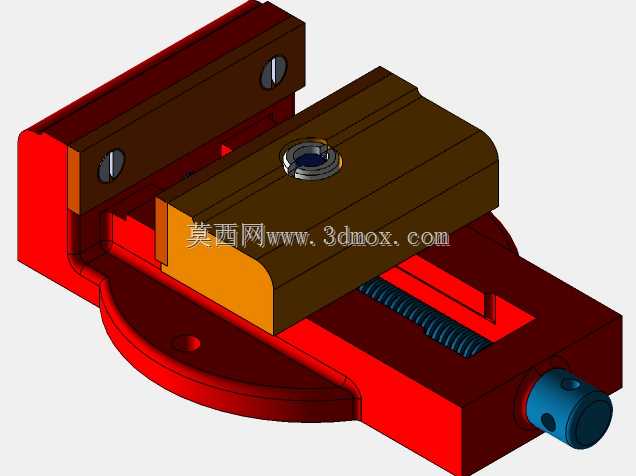

机加工旋转底座式螺杆夹紧虎钳结构

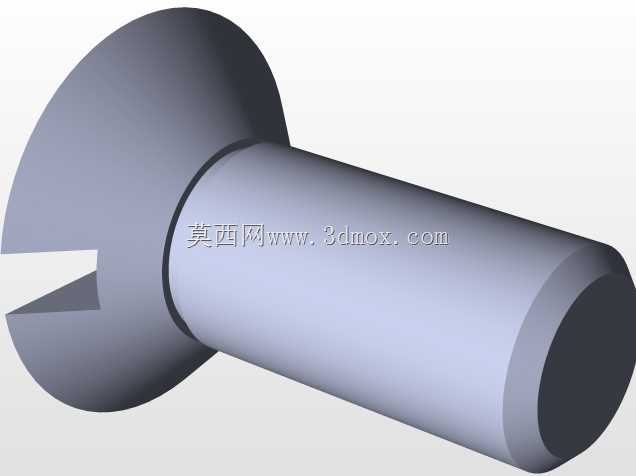

这款虎钳的结构设计完全围绕普通铣床、钻床、小型加工中心的工位装夹需求展开，日常车间里做小批量钢件、铝件的铣削平面、钻孔、攻丝、倒角工序时，它是工位上最常用的夹紧工装。底座带旋转刻度盘结构，安装时通过底座上的两个沉头孔锁紧在机床工作台T型槽上，不需要额外做转接板，能直接适配多数普通机床的工作台槽距，松开底座锁紧螺钉后，钳身可在0到180度范围内任意旋转调整角度，调整到位后扳动锁紧手柄就能完成角度固定，不用反复拆卸工件找正角度，能减少不少辅助装夹的时间。

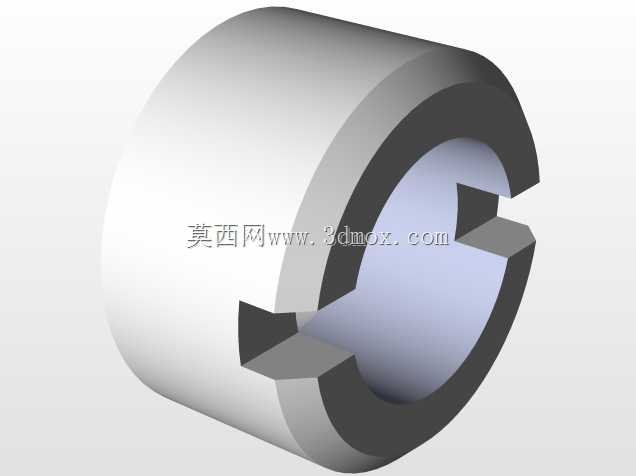

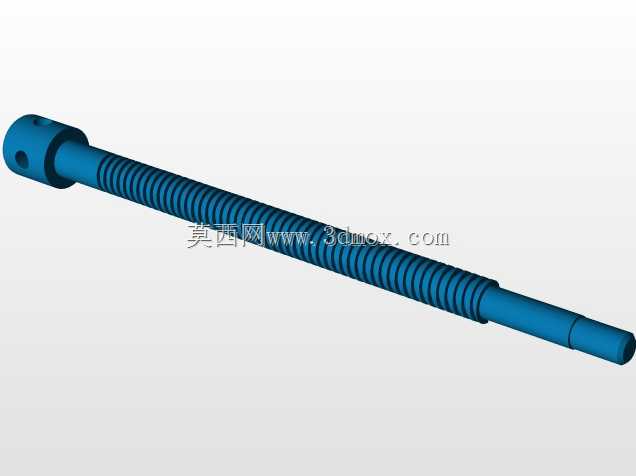

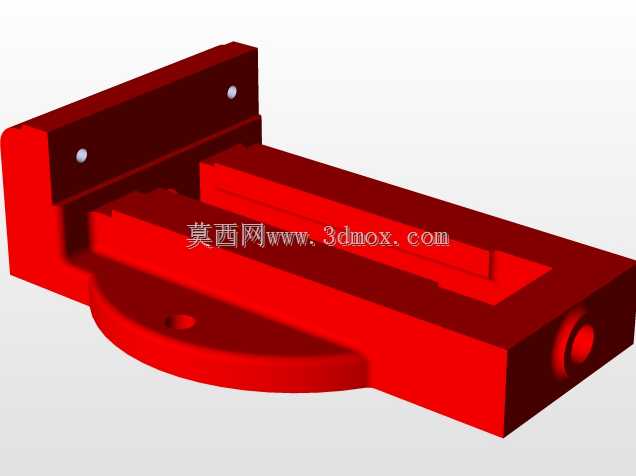

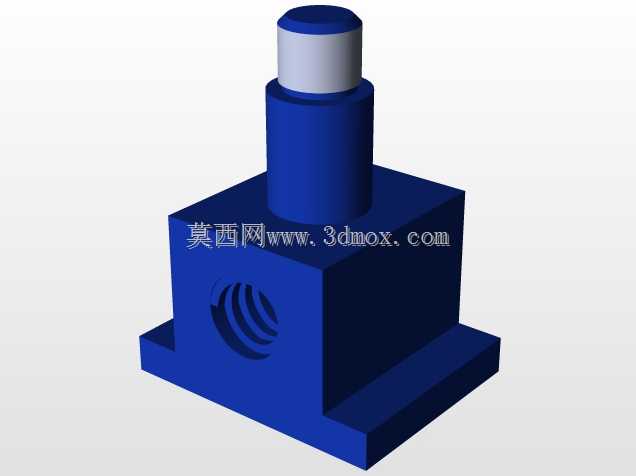

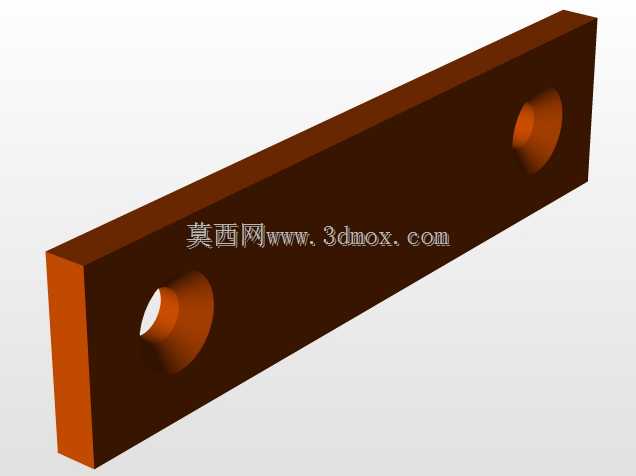

钳身主体采用铸铁材质的结构设计，固定钳身和活动钳身的夹持面都做了防滑齿纹加工，夹持毛坯件时能避免工件受切削力打滑，要是装夹精加工过的零件表面，也可以在钳口处加装铜质护口垫片，防止夹伤工件已加工表面。夹紧动力采用梯形螺杆传动结构，这种螺杆的自锁性能好，夹紧工件后不会因为机床切削振动出现松脱的情况，螺杆端部的摇把孔做了通孔设计，日常使用时可以插入标准加力杆，针对硬度较高的钢件装夹时，能施加足够的夹紧力，避免大进给切削时工件移位。

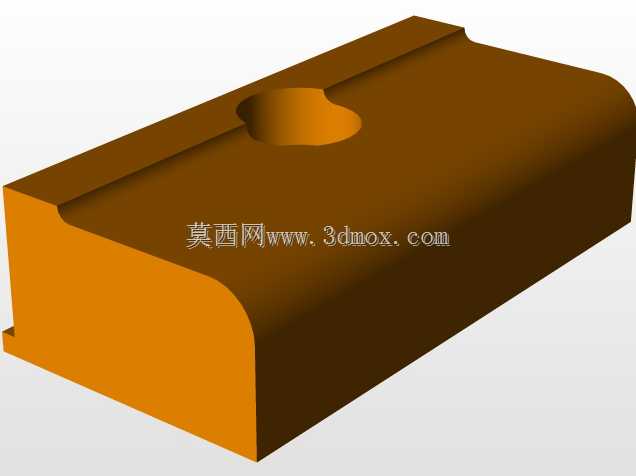

活动钳身的导轨采用燕尾槽配合结构，和固定钳身的导轨面配合间隙可以通过侧边的调节螺钉调整，长期使用出现导轨磨损后，不需要更换整体零件，只需要微调间隙就能保证钳身移动的顺畅度，同时避免夹持工件时出现钳口上翘的问题。整体的安装边界尺寸适配多数小型机床的工作台面，不会占用过多工位空间，钳口的开合行程覆盖了常规小型零件的装夹尺寸范围，不管是方形坯料、条形型材还是小型异形件，只要夹持面平整，都能实现稳定装夹。

在实际车间使用场景里，这类虎钳除了配合机床做切削加工，也可以单独固定在钳工工作台上，用于手工锉削、划线、装配等工序的工件固定，钳身的排屑槽设计在导轨下方，加工产生的铁屑会顺着槽体滑落，不会堆积在导轨配合面里，日常维护只需要定期在螺杆和导轨面涂抹润滑脂，就能保证长期使用的操作顺畅度，不会因为铁屑卡滞出现夹紧费力的情况。
