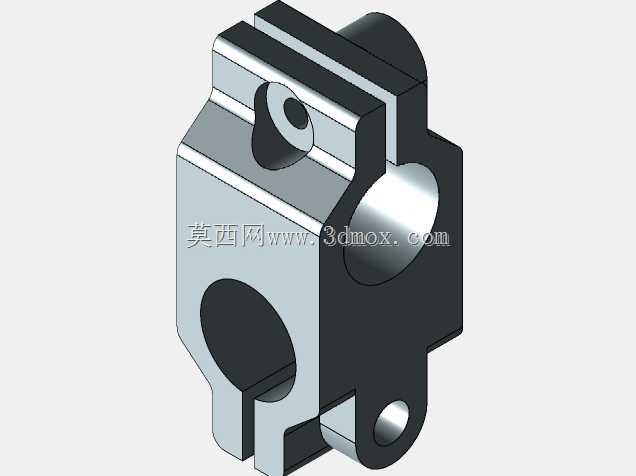

正交杆件连接固定用垂直夹持构件

在非标自动化生产线、小型工装台架搭建以及流体管路布设场景中，经常会遇到两根呈90度正交布置的圆杆、圆管需要实现位置固定、相对角度锁止的需求，这类连接场景如果采用焊接方式，后期调整拆装难度极大，采用普通抱箍则容易出现两个方向杆件垂直度难以保证、受侧向力后发生偏转错位的问题，这款垂直夹持构件正是针对这类正交管杆连接场景开发的专用连接件。从结构设计逻辑来看，构件主体采用一体式铣削成型的夹座结构，两个互相垂直的安装孔分别对应水平、竖直方向的杆件穿装，其中一个孔侧设计有开缝式锁紧结构，通过螺栓收紧开缝即可对穿入的杆件产生均匀的抱紧力，避免单点锁紧造成的杆件表面压痕或者锁紧力不足打滑的问题；另一个垂直方向的孔位则做了沉台避让设计，保证杆件穿装到位后端面贴合平整，不会出现装配间隙。夹座的安装边界充分考虑了狭小空间的装配需求，整体外轮廓做了倒角去锐处理，相邻安装孔之间的壁厚经过受力校核，在保证整体夹持刚度的前提下尽可能压缩了整体体积，不会在台架或者管路上占用过多冗余空间，侧面预留的锁紧螺栓操作位预留了足够的扳手操作空间，装配时不需要额外调整工具角度即可完成锁紧操作。在实际使用过程中，这类夹持构件可以搭配不同内径的衬套适配不同直径的圆杆、圆管，既可以用于设备机架上传感器安装杆的垂直固定，也可以用于气动管路中硬管的正交走向固定，还能在小型实验台架搭建中作为杆件连接节点快速搭建框架结构，相比传统的直角连接件，这种夹装式结构不需要在杆件上加工定位孔或者螺纹，不会破坏杆件本身的结构强度，调整位置时只需要松开锁紧螺栓即可沿杆件轴向滑动调整位置，调整到位后直接锁紧即可完成固定，拆装调整效率远高于固定式连接结构。夹座上额外预留的小孔位可以用于安装定位销或者紧定螺钉，在振动较大的使用场景下可以加装辅助锁紧件，进一步提升连接可靠性，避免长期受振动影响出现锁紧松动、杆件移位的问题。
