GasBrenner轴流式通风机三维设计作品

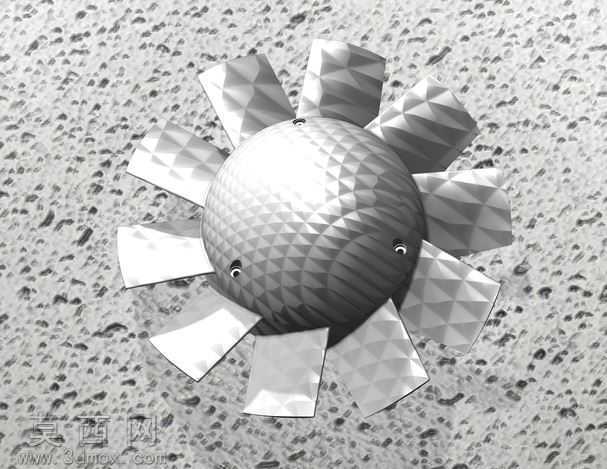

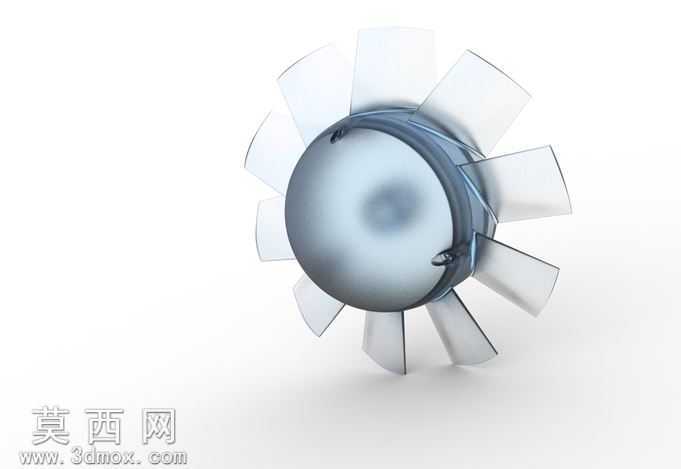

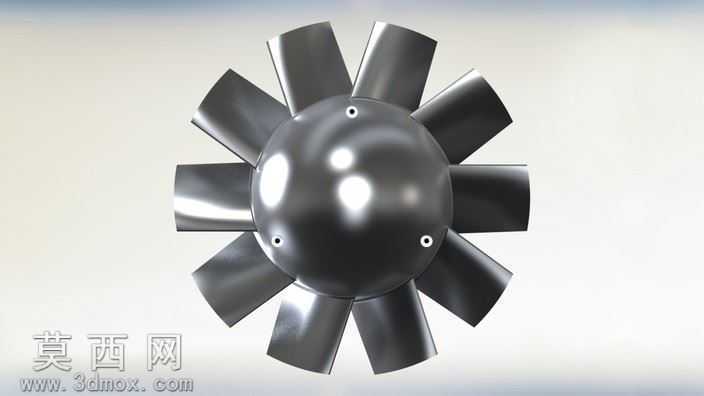

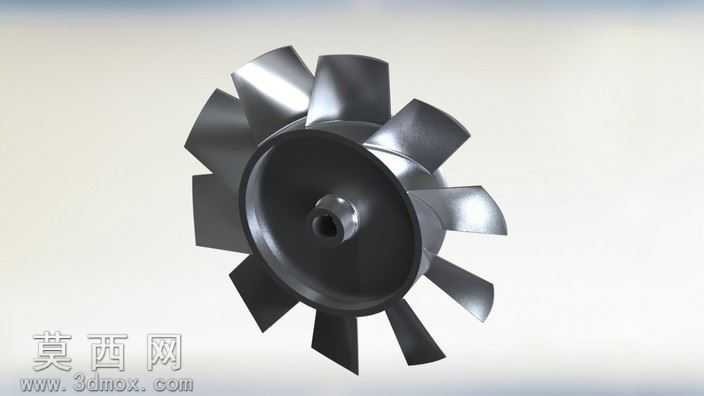

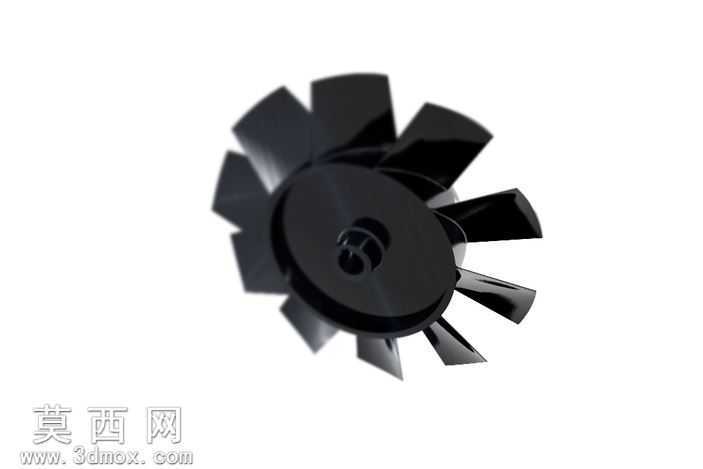

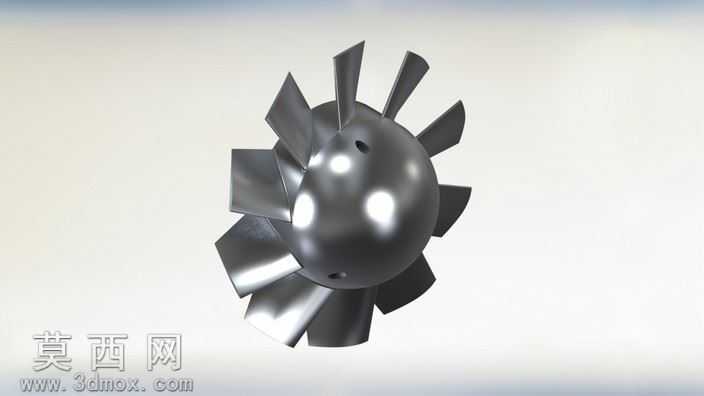

本作品为轴流式通风机的三维参数化建模成果，建模过程围绕轴流风机的核心功能结构展开，首先完成轮毂主体的曲面构建，采用回转特征生成轮毂的流线型外轮廓，精准匹配轴流风机的气动外形需求，轮毂表面做了顺滑的圆角过渡处理，避免气流流经时产生不必要的紊流。叶轮部分是本次建模的核心，根据轴流风机的叶片数量与安装角度要求，通过曲面放样生成单枚叶片的翼型截面，叶片从根部到叶稍采用渐变扭角设计，贴合轴流风机的气流推动特性，完成单叶片建模后通过圆周阵列特征均匀排布所有叶片，保证每片叶片的安装角度、相对位置完全一致，确保风机运转时的动平衡性能。建模过程中对叶片与轮毂的连接位置做了加厚与圆角处理，模拟实际生产中的焊接或一体注塑的连接结构，还原真实产品的结构强度设计。材质渲染阶段，轮毂部分采用哑光深灰金属材质，模拟铸铝或工程塑料的外壳质感，叶片部分采用半透明磨砂浅灰材质，既区分了不同部件的材质差异，也能清晰展现叶片的曲面形态与排布结构，场景采用柔和的漫反射打光，避免强反光遮挡叶片的扭角细节，同时在风机下方添加柔和的投影，增强模型的空间立体感。设计思路上完全遵循轴流风机的实际工作原理，所有结构尺寸符合常规小型轴流通风机的比例规范，没有冗余的装饰性结构，完整还原了轴流风机直进直出的气流通道特征，轮毂内部预留了电机安装的空腔结构，叶片的翼型曲率经过反复调整，既保证三维模型的外观还原度，也符合轴流风机的气动设计逻辑，可用于通风设备的结构展示、教学演示以及相关产品的前期设计参考。
