SICK FLEXI loop安全回路诊断模块

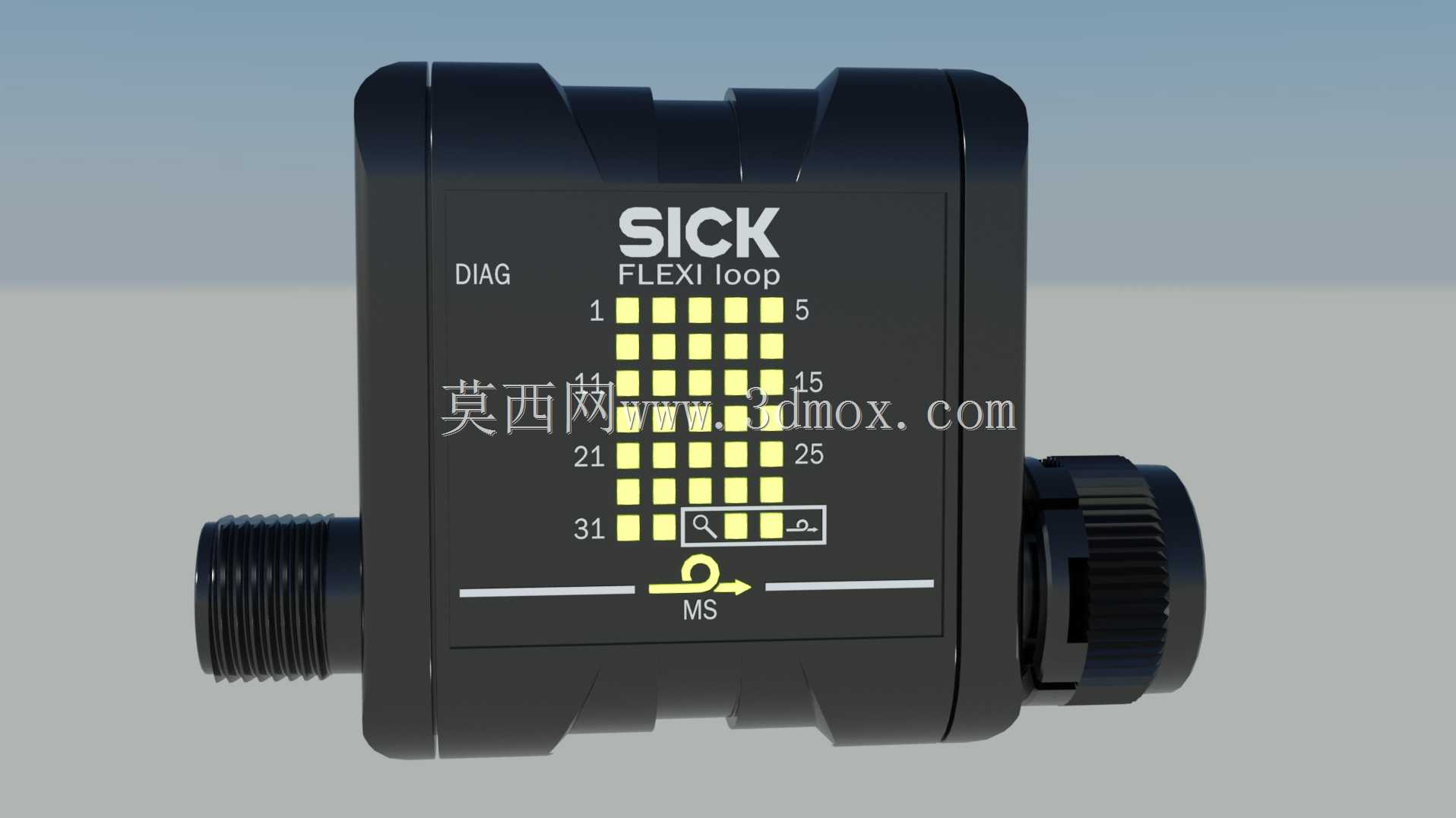

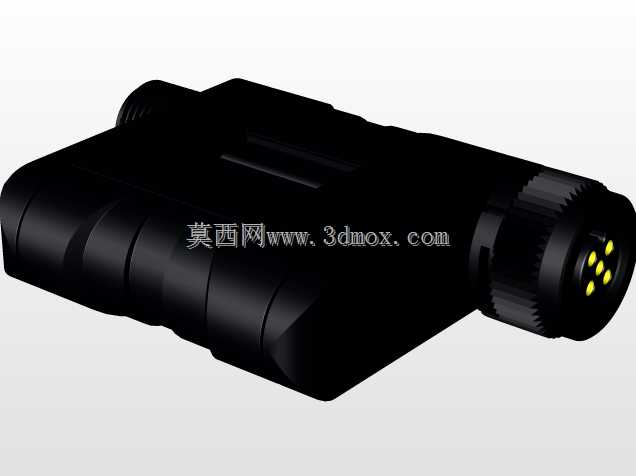

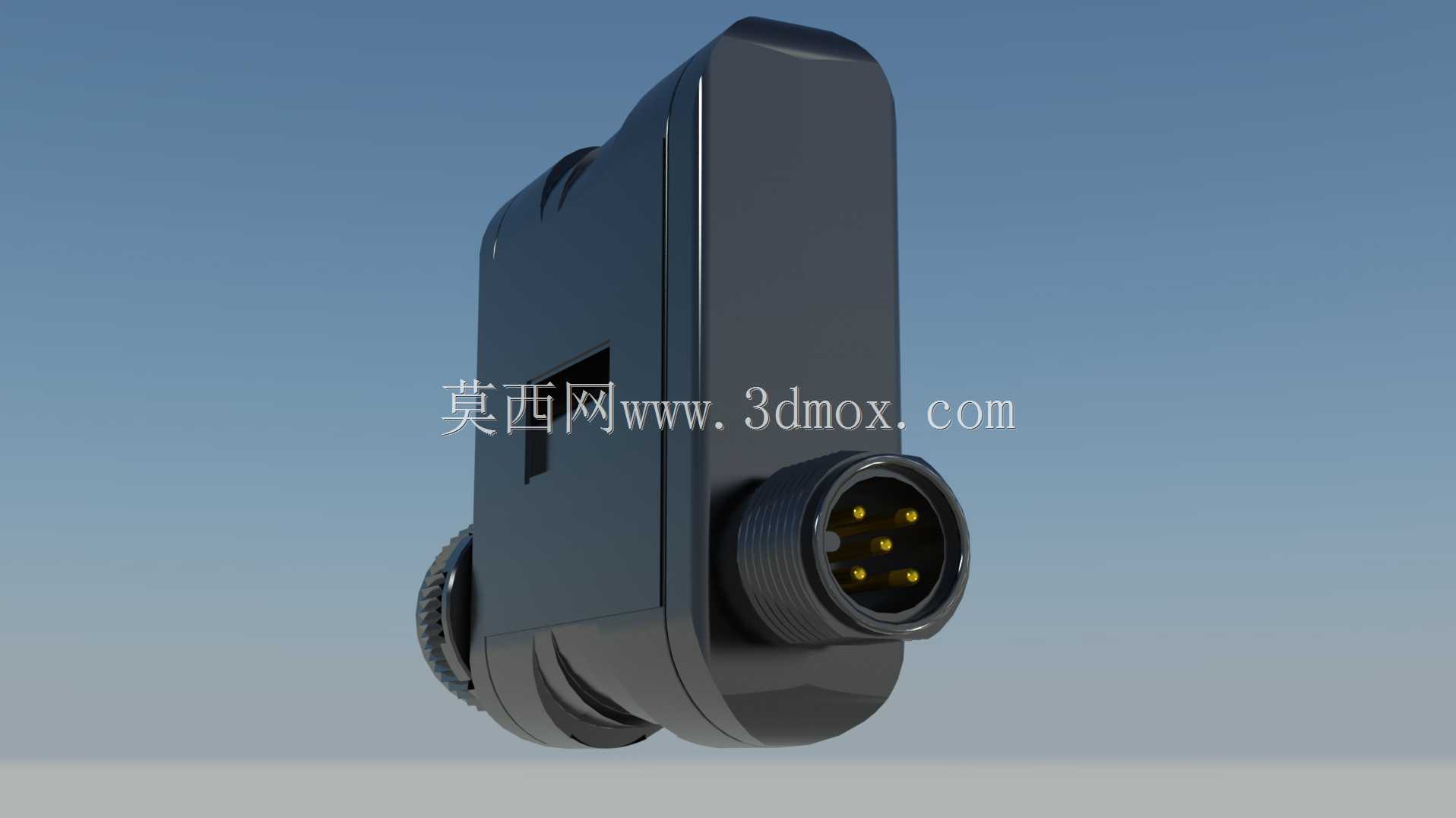

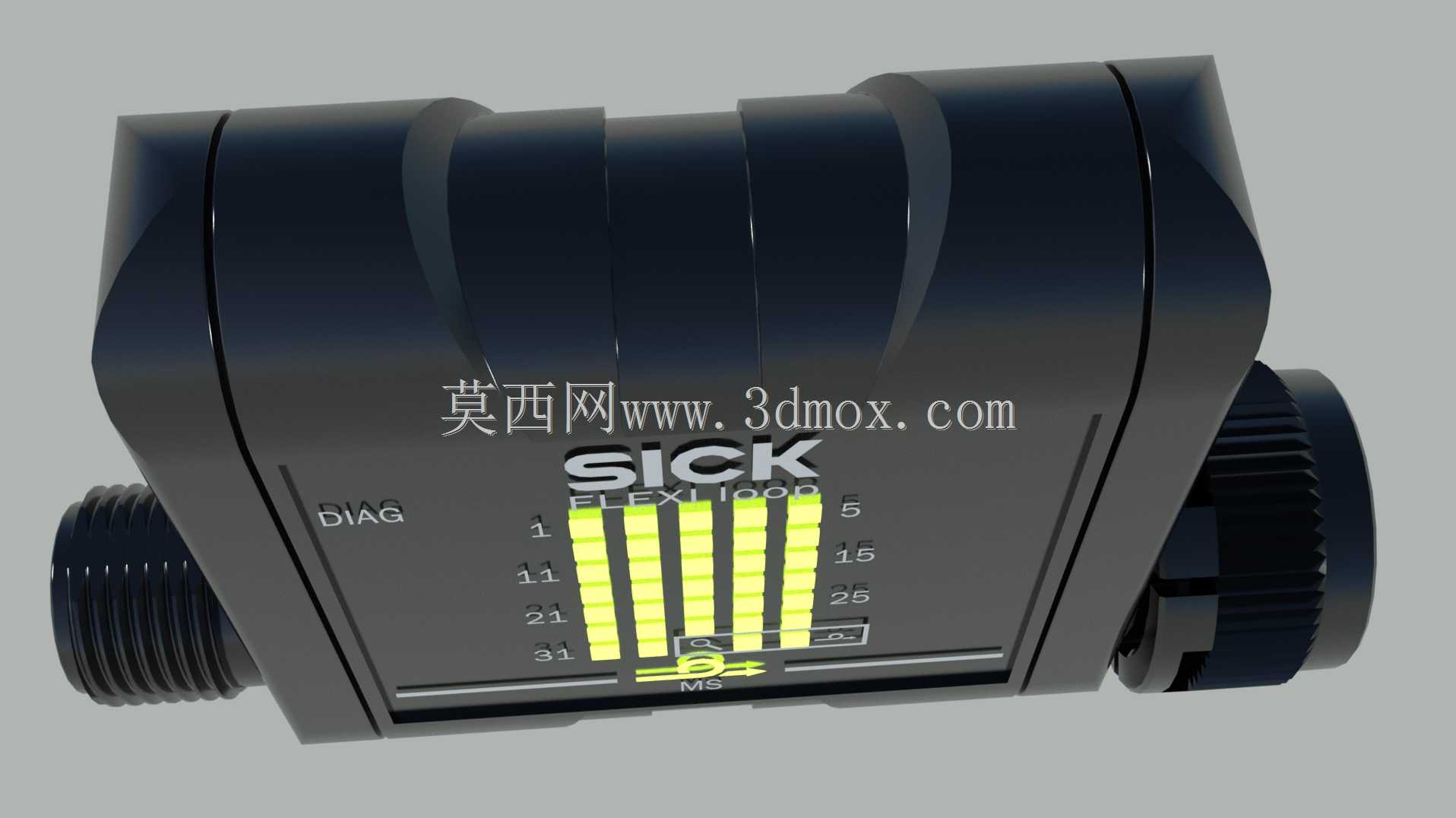

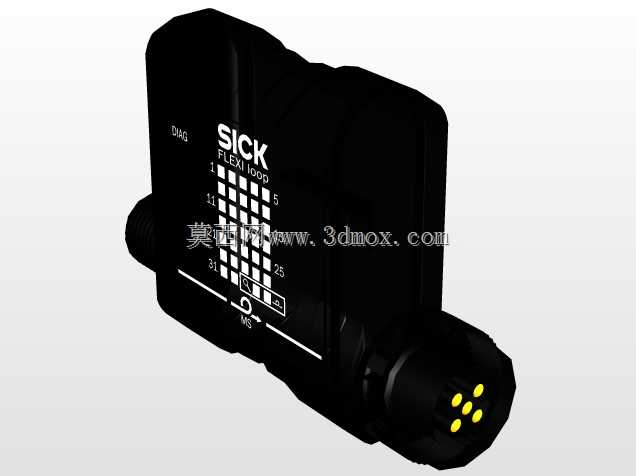

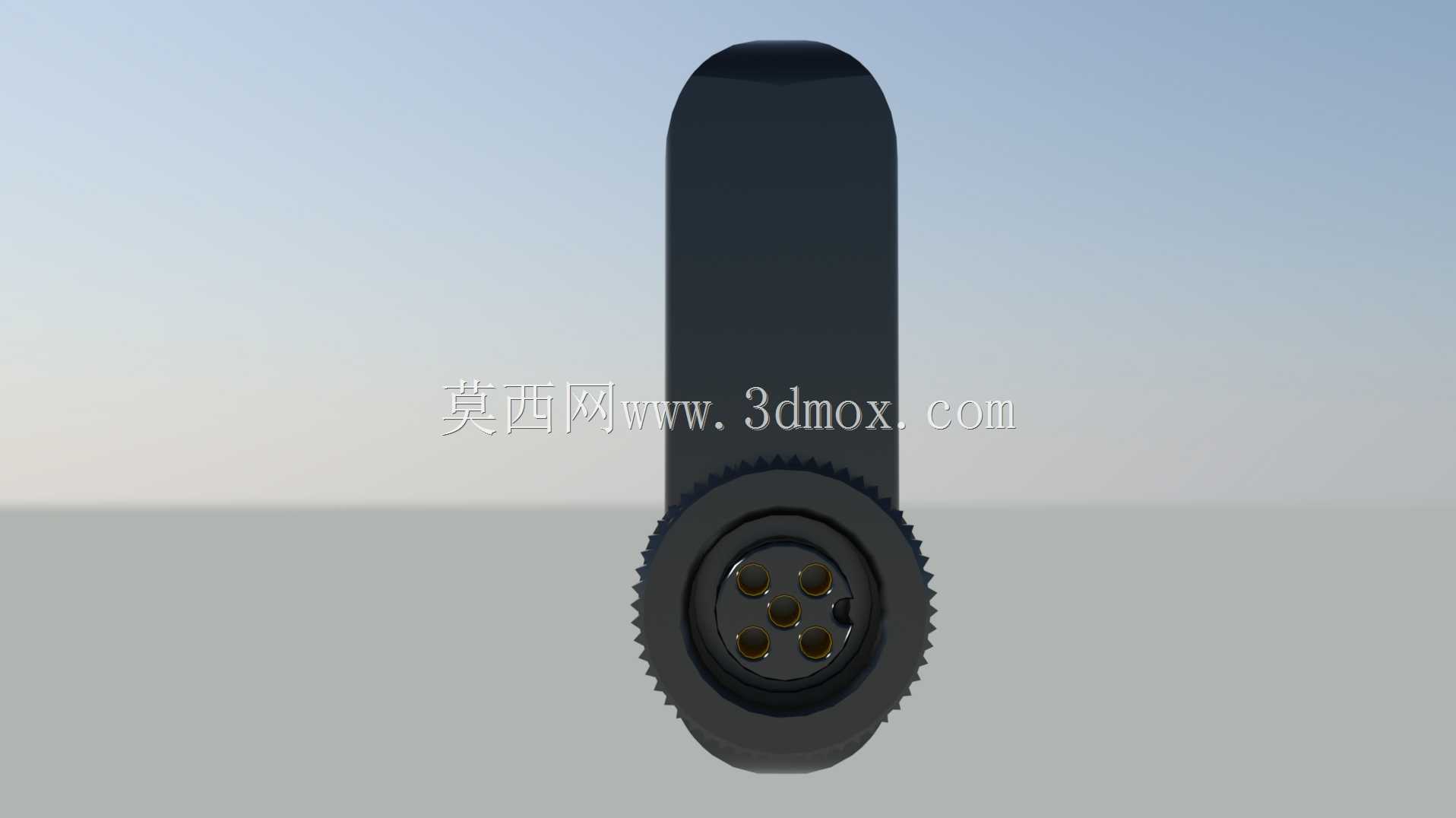

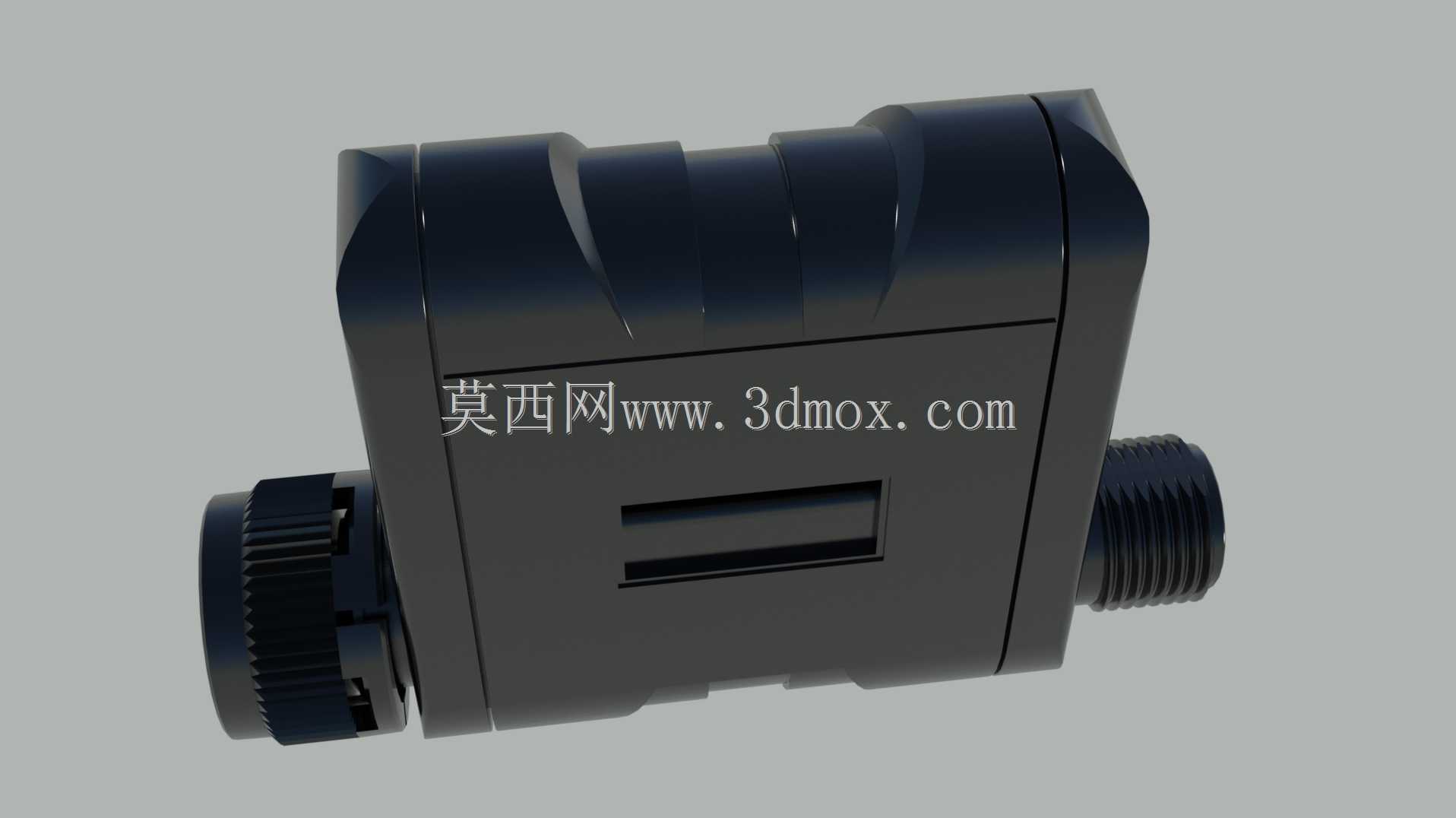

这款SICK品牌的FLEXI loop诊断模块，是工业安全回路系统里的核心配套诊断组件，主要应用在各类自动化生产线、设备安全联锁回路的状态监测场景中，在汽车焊装线、物流分拣线、包装设备集群这类需要多节点安全信号串联的场景里尤为常用。实际使用中，它承担着安全回路节点状态可视化、故障点位快速定位的作用，传统安全回路串联布线时，一旦某一个节点触发或出现线路故障，运维人员需要逐段排查线路、逐个检查安全开关，排查耗时极长，而接入该诊断模块后，可直接通过面板上的32路状态指示灯，快速对应到具体的回路节点，大幅缩短故障停机后的排查时间，提升产线运维效率。从产品设计思路来看，模块采用紧凑的方型壳体结构，两侧预留标准工业连接器接口，可直接串接在安全回路的布线链路中，无需额外占用大量柜内安装空间，面板上的指示灯采用矩阵排布，1-32路点位编号清晰对应，DIAG标识区域专门用于模块自身工作状态指示，下方的MS标识及功能按键，支持模块的状态复位、诊断模式切换操作，指示灯旁预留的锁止标识，对应回路的安全锁定状态指示，方便现场操作人员快速识别回路当前的安全状态。外形尺寸上，模块整体采用工业级塑壳封装，壳体边角做了圆弧过渡处理，避免安装过程中剐蹭线缆或操作人员手部，两侧的连接器采用标准M12工业接头规格，适配常规工业安全传感器的连接线缆，安装时可直接通过标准DIN导轨卡扣固定在电气柜内，安装边界预留足够的接线操作空间，相邻器件安装间距无需额外放大，可适配紧凑柜内的布局需求。模块的功能设计完全贴合工业安全回路的实际使用需求，支持多节点安全信号的回路诊断，可兼容安全门开关、安全光幕、急停按钮等各类常见安全器件的回路接入，诊断过程不影响安全回路本身的安全等级，在实现故障快速定位的同时，保证安全回路的可靠性满足工业安全标准要求。面板的指示灯采用高亮度工业级LED，在车间强光或柜内弱光环境下都能清晰识别状态，壳体防护等级满足工业现场电气柜内安装的使用要求，可适应一定的粉尘、温湿度波动环境，长期运行稳定性有充足保障。在进行三维建模时，需要重点还原两侧接头的插接配合尺寸、面板指示灯的排布位置、DIN导轨安装卡扣的结构尺寸，保证模型导入装配场景时，可直接完成柜内布局的干涉检查，提前验证布线空间、安装间隙是否满足实际装配要求，避免后期现场安装出现空间不足、接头插接干涉的问题。
