直角夹持定位工装结构设计方案

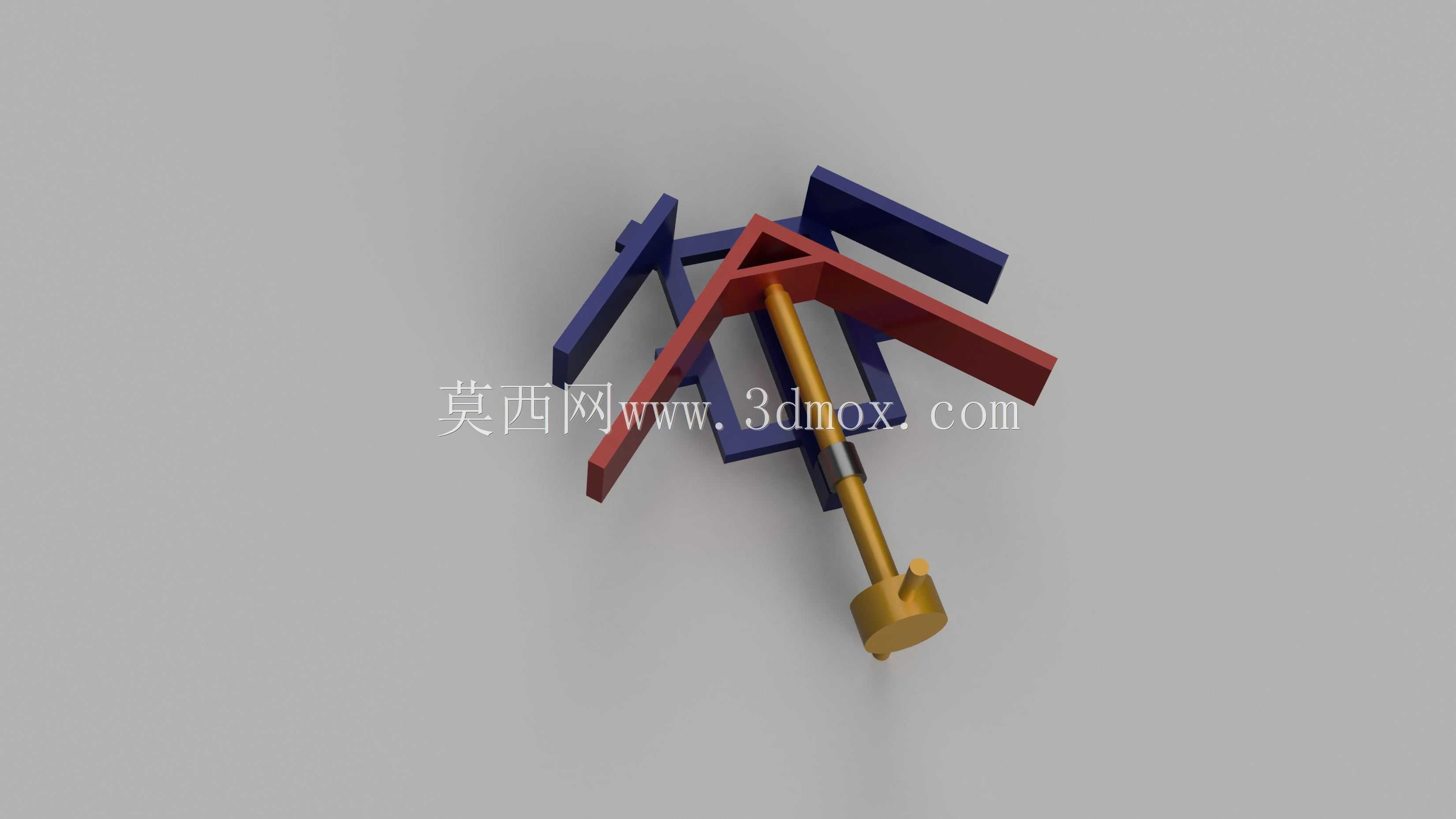

在钢结构焊接、型材拼接、小型框架组对的现场作业场景里，直角类夹持工具的使用频率一直居高不下，尤其是针对方管、角铁这类截面规整的型材做90度拼焊定位时，普通的平口钳无法同时贴合两个垂直面的定位基准，很容易出现组对角度偏差，后续校正不仅费工，还会带来焊接应力集中的隐患。这款90度夹钳的设计，核心就是解决两个垂直面型材的快速夹持定位问题，区别于传统的直角靠尺加独立夹钳的组合方式，它把直角定位基准和夹持执行结构整合为一体，作业时不需要反复调整靠尺位置，单人就能完成型材的对齐装夹。从结构逻辑上看，夹钳的直角基准边做了加厚处理，避免长期受力出现基准面变形，保证两个定位面的垂直公差控制在合理范围内，夹持端的压头做了仿形接触面设计，和型材表面接触时不会出现点接触压痕，也能防止夹持过程中型材移位。操作端的杠杆结构做了力臂优化，不需要施加太大的握力就能获得足够的夹持力，针对1.5mm到5mm厚度的薄壁方管、角铁拼接场景，夹持力既不会让薄壁件出现压溃变形，也能保证焊接过程中工件不会因为热变形出现错位。考虑到现场作业的安装边界，这款夹钳的整体外轮廓做了紧凑化设计，直角定位边的长度适配常规小型框架的组对需求，不会因为结构过长干涉相邻位置的焊接操作，夹持行程覆盖了常规小规格型材的截面尺寸，不需要额外更换配件就能适配多数常见的直角拼接工况。在实际使用中，这类夹钳除了焊接组对场景，也能用于小型构件的直角粘接、钻孔定位时的临时固定，相比磁吸类定位工具，它不受工件材质限制，不管是碳钢、铝合金还是非金属型材，只要截面规整都能实现稳定夹持。夹钳的活动部件做了防松设计，长期反复开合使用不会出现间隙过大导致的定位精度下降，基准面的平面度和垂直度在设计时就预留了磨损补偿余量，正常工况下长期使用也能保持可靠的定位精度。在做三维结构设计时，特意对受力集中的铰接位置做了加强处理，避免夹持受力过大时出现结构断裂，同时整体重量控制在合理范围，现场作业时手持操作不会有明显的负重感，多个夹钳配合使用时，也能快速完成长型材的多点直角定位，大幅提升框架组对的作业效率，减少后续角度校正的工作量。
