大功率集成式10W发光二极管散热基座结构

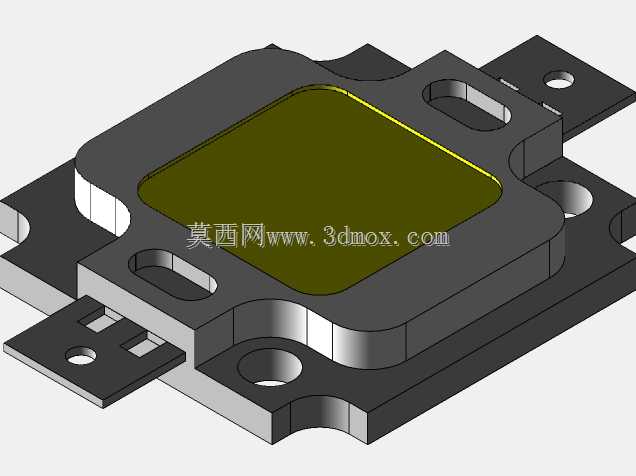

这款大功率发光二极管的结构设计，核心围绕高功率密度下的热管理需求展开，在工业照明、户外投光、设备工作光源等场景中，10W功率级别的LED芯片工作时会产生集中热流，若散热路径设计不合理，会直接导致芯片结温过高，加速光衰、缩短使用寿命，因此整个基座结构从安装边界到热传导路径都做了针对性适配。从外形结构来看，主体采用带定位凸台的方形散热基座，中心区域预留了芯片固装的平整承托面，承托面边缘做了圆角过渡，既避免固晶时胶体应力集中，也能防止封装过程中边角刮伤荧光层。基座四周延伸出带安装孔的固定耳，两个对角的固定耳设计了圆形通孔，另外两个耳位做了长条形腰孔，安装时可适配一定的孔位公差，降低配套散热模组的加工精度要求，安装孔的孔径适配常规M3规格的紧固件，固定耳的厚度经过校核，锁紧时不会产生形变翘曲，保证基座与下方散热器的贴合面间隙控制在0.05mm以内，减少接触热阻。基座侧面预留了电极引出的让位槽位，正负电极引脚从侧边伸出，引脚的宽度和厚度满足10W功率下的载流要求，避免大电流工作时引脚自身发热叠加芯片热量，引脚与基座之间做了绝缘隔离结构，防止通电时出现短路击穿。设计过程中优先考虑了封装工艺的适配性，基座上方的围坝结构高度匹配常规封装胶的填充量，围坝内壁做了微粗糙处理，提升封装胶体与基座的结合力，避免冷热循环过程中胶体脱层。整个结构的安装边界尺寸适配市面上主流的10W集成LED配套透镜、反光杯的安装位，不需要额外做结构修改就能直接匹配常规光学配件，在设备光源改造、工业照明模组组装时，可以直接替换同功率规格的传统光源，不需要重新设计配套的固定结构。散热基座的材质选用高导热系数的铝合金，表面做了阳极氧化处理，既提升绝缘性能，也能增强表面辐射散热能力，基座底部的平整面在安装时可以涂抹薄层导热硅脂，填充微观层面的接触间隙，进一步降低热阻。在实际应用场景中，这类结构的LED常被用于机床工作灯、户外监控补光灯、小型投光灯的光源核心，相比小功率贴片LED，集成式10W结构可以在更小的发光面积上实现更高的光通量，减少光学配件的设计复杂度，同时集中式的散热结构也比分散排布的小功率LED更容易做整体热管理。结构上的圆角、让位槽设计，也兼顾了自动化生产的需求，固晶、焊线、点胶封装工序中，结构不会与自动化设备的吸嘴、焊针产生干涉，适合批量生产加工。
