铰接式转向连接关节结构设计

这类铰接转向关节是多类行走设备转向执行机构里的核心传力部件，常见于非道路行走机械、小型工程车辆、农用作业装备的转向拉杆系统中，承担着转向动作传递、铰接自由度释放、交变载荷承载的核心作用，区别于刚性连接结构，这类关节可以在传递转向拉力、推力的同时，补偿车架与转向轮之间的小幅角度偏移，避免转向过程中出现杆件卡滞、应力集中断裂的问题。

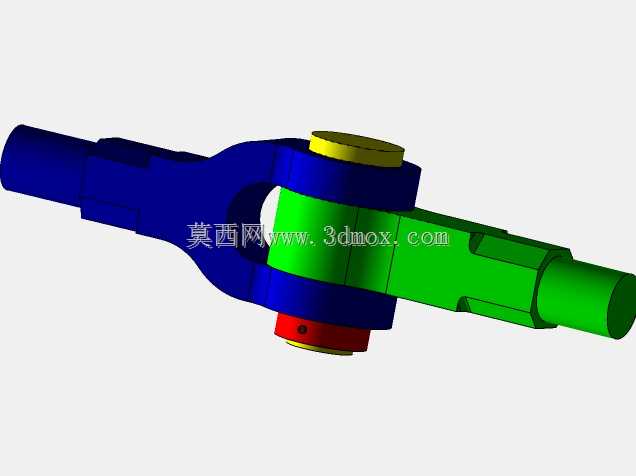

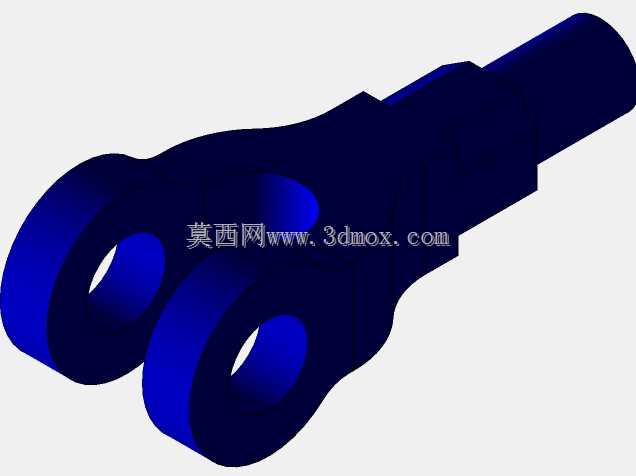

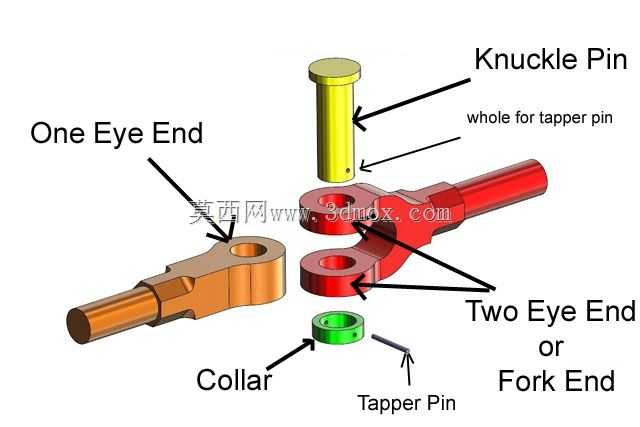

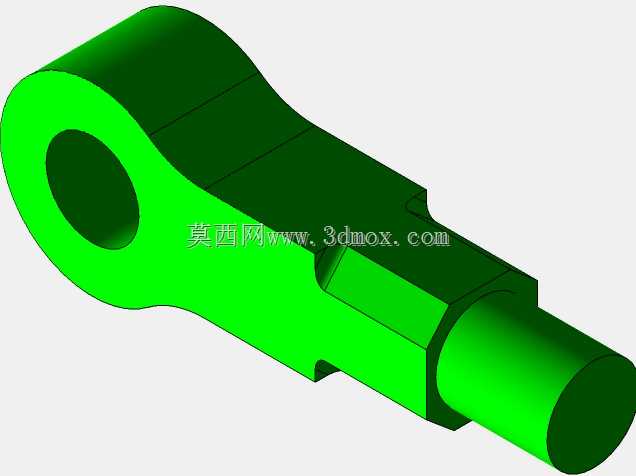

从结构组成来看，整套关节包含单耳端接头、叉形端接头、铰接销、锥销定位孔、锁紧套几个核心部分，单耳端的杆部做了阶梯轴结构设计，大直径轴段用于和拉杆管件压装配合，小直径轴段做了定位止口，压装到位后可以通过焊接或者径向顶丝完成和拉杆的固定，单耳的铰接孔做了倒角导向，方便装配时铰接销顺利穿入，孔的内表面粗糙度要求控制在Ra1.6以内，减少铰接转动时的磨损量。叉形端也就是双耳结构，两个耳片的同轴度是设计时的核心管控指标，同轴度公差需要控制在0.02mm以内，避免铰接销穿入后出现别劲的情况，耳片的厚度根据额定转向载荷做了等强度设计，孔边缘做了应力卸荷槽，避免交变载荷下耳片根部出现疲劳裂纹。

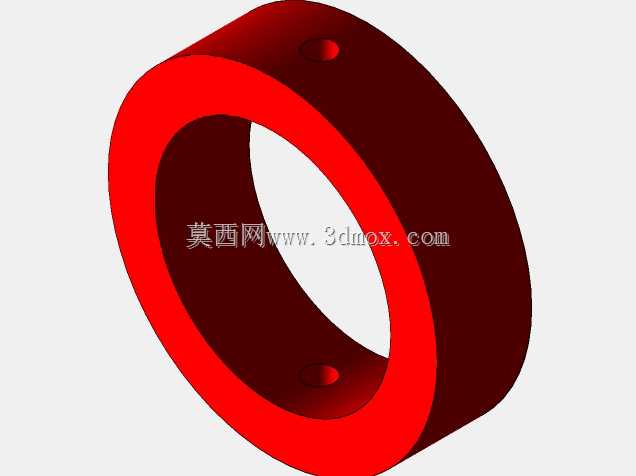

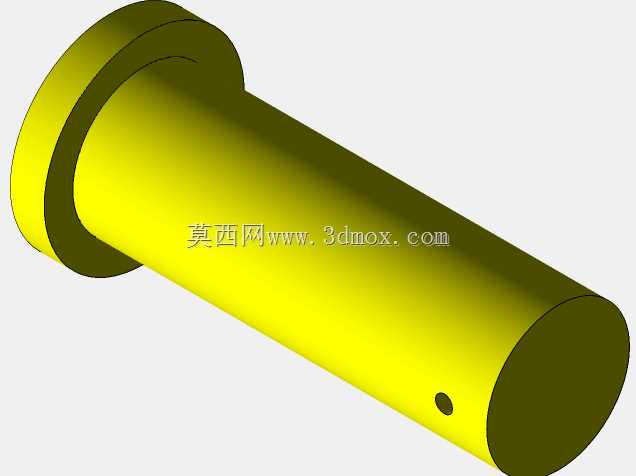

铰接销采用带肩圆柱销结构，销的头部做了法兰挡边，装配后挡边贴合在外侧耳片表面，限制销的轴向窜动，销身对应锥销的位置开了径向通孔，装配到位后打入锥销就能完成铰接销的周向和轴向定位，防止设备运行过程中销子转动或者脱出。锁紧套是开口式环形结构，套在铰接销的另一端，卡入销身的环槽内，作为第二道轴向限位结构，和锥销形成双重防脱保障，即使锥销出现松动，锁紧套也能避免铰接销完全脱出，提升结构的安全冗余。

设计这类关节时，首先要根据整车转向桥的额定载荷计算铰接点的最大径向力，以此确定铰接销的直径、耳片的厚度和宽度，避免载荷超过材料屈服强度出现塑性变形；其次要预留合理的铰接配合间隙，间隙过小会导致泥沙进入后转动卡滞，间隙过大则会出现转向虚位，影响转向操控的精准度；安装边界上，单耳端和叉形端的杆部同轴度在自由状态下偏差不超过1mm，铰接销穿入后，关节的摆动角度范围要覆盖转向过程中的最大摆角，同时要避免摆动过程中两个接头的杆部出现运动干涉。这类关节的铰接面通常会预留润滑脂注油通道，定期加注润滑脂可以降低接触面的磨损速率，延长整套转向机构的使用寿命，在实际选型替换时，除了核对安装尺寸，还要确认关节的额定静载荷、动载荷参数匹配整车的转向受力需求，避免小载荷零件用在大载荷场景出现断裂失效。
