带半圆凸台斜切结构机械练习构件

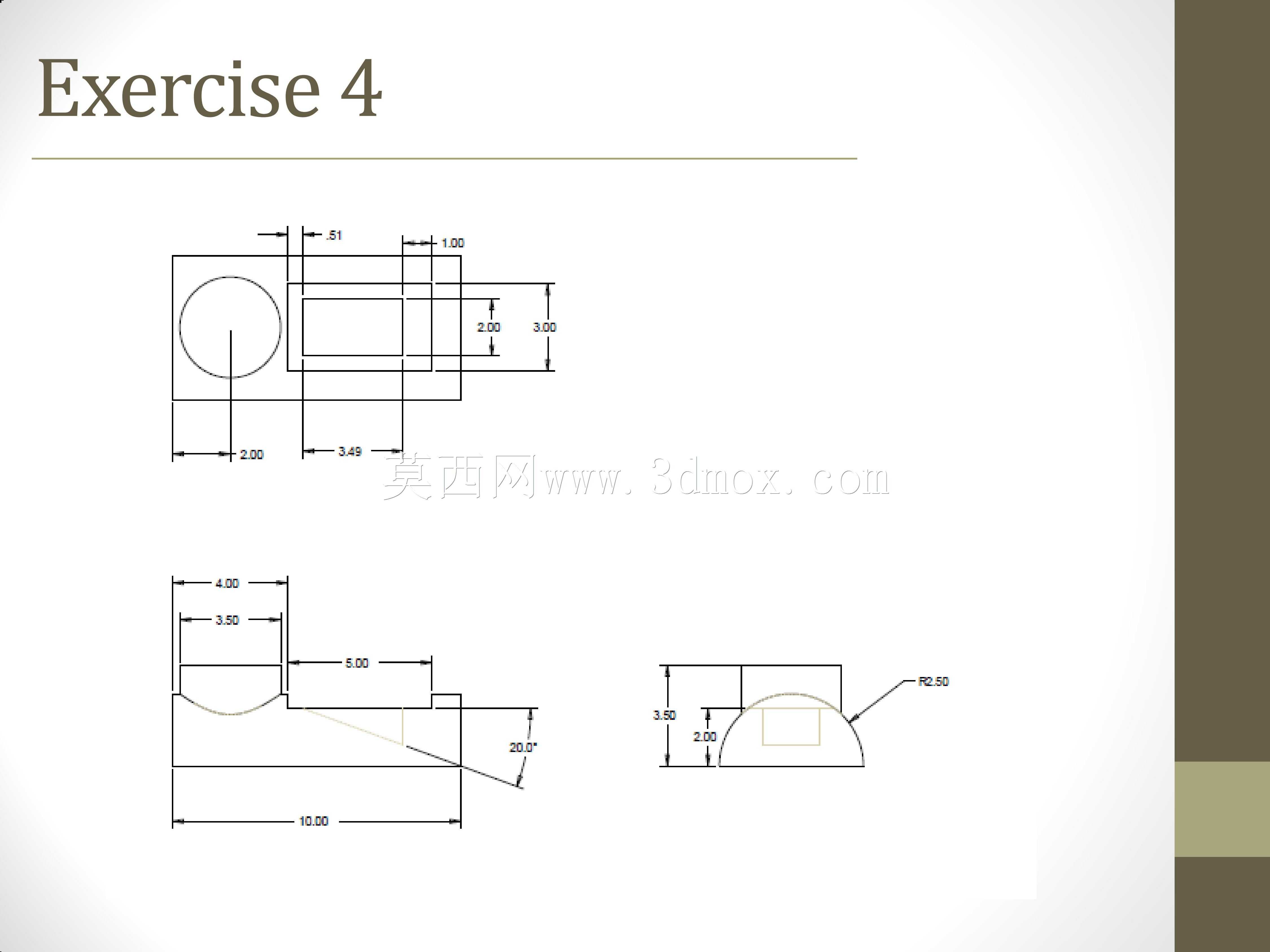

这类带多视角尺寸标注的练习构件，常被用于机械结构设计入门阶段的建模实操训练，也可作为小型工装定位块、设备侧装挡块的原型参考，在非标自动化设备的辅助定位工位、小型输送线的侧边限位结构中，这类带圆弧凸台与斜切面的构件能同时实现贴合定位与导向避让的作用。从结构设计逻辑来看，构件主体采用矩形块作为基础承载结构，左侧设置整圆轮廓的安装定位基准，对应图纸上的圆形投影区域，该区域可加工为通孔或者沉孔，用于穿装固定螺栓，实现构件与安装基板的刚性连接，安装时需保证圆形基准面与安装面完全贴合，避免固定后出现倾斜偏移。构件上部的矩形凸台高度方向设置了两级尺寸差，靠近圆形基准侧的凸台高度更高，另一侧做下沉处理，这种高低差结构可用于卡装不同厚度的片状工件，在小型工件的分拣定位工位中，能实现两种规格工件的快速区分定位，无需额外调整挡块位置。下部的斜切结构设置了固定角度的斜面，该斜面可作为工件滑入的导向面，当工件从斜侧方向输送至工位时，斜面能引导工件顺滑滑入定位区域，避免直角结构造成的工件卡滞、磕碰问题，斜面上端与矩形主体的衔接处做了微小的圆角过渡，减少应力集中的同时，也能避免工件滑入时被锐边划伤。右侧的半圆凸台结构，圆弧面半径统一，凸台中部设置的小型矩形槽可用于嵌装检测传感器的感应端，半圆结构的圆弧面能适配圆柱形工件的外轮廓，在圆柱类工件的径向定位场景中，圆弧面可与工件外圆完全贴合，提升定位的稳定性，相比直角定位结构，半圆面的接触面积更大，定位时不会出现线接触导致的工件压痕问题。从安装边界来看，构件整体长度方向的最大尺寸为10单位，宽度方向最大尺寸为5.1单位，安装时需在基板上预留至少12*7单位的安装空间，避免与周边其他结构产生干涉，圆形安装孔的中心距离构件侧边的尺寸为2单位，固定螺栓可选用对应规格的内六角圆柱头螺栓，沉孔深度需匹配螺栓头高度，保证螺栓安装后不高出构件基准面。建模过程中需优先确定圆形基准的中心坐标，以此为基准推导上部矩形凸台、下部斜切面、右侧半圆凸台的位置尺寸，所有尺寸公差需严格按照图纸标注控制，尤其是斜切面的角度、半圆凸台的半径尺寸，这类尺寸直接影响后续工件定位的精度，若角度偏差超过允许范围，会导致工件滑入时出现卡滞，半圆半径偏差则会造成圆柱工件定位时出现间隙，影响定位可靠性。
