ISO标准单节滚子链节传动结构

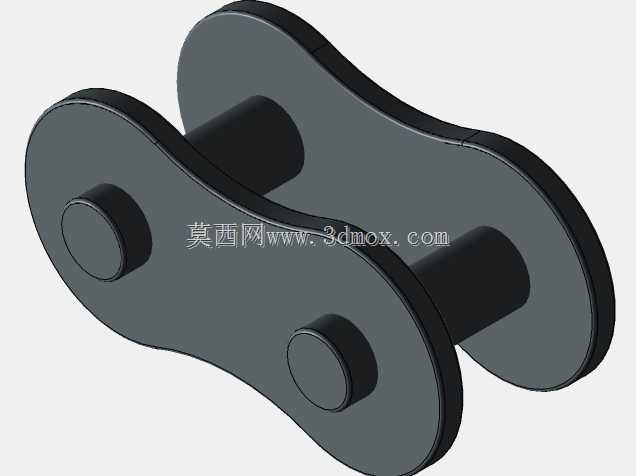

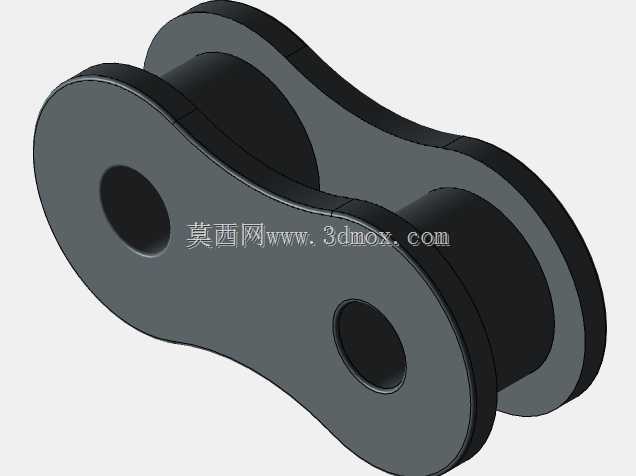

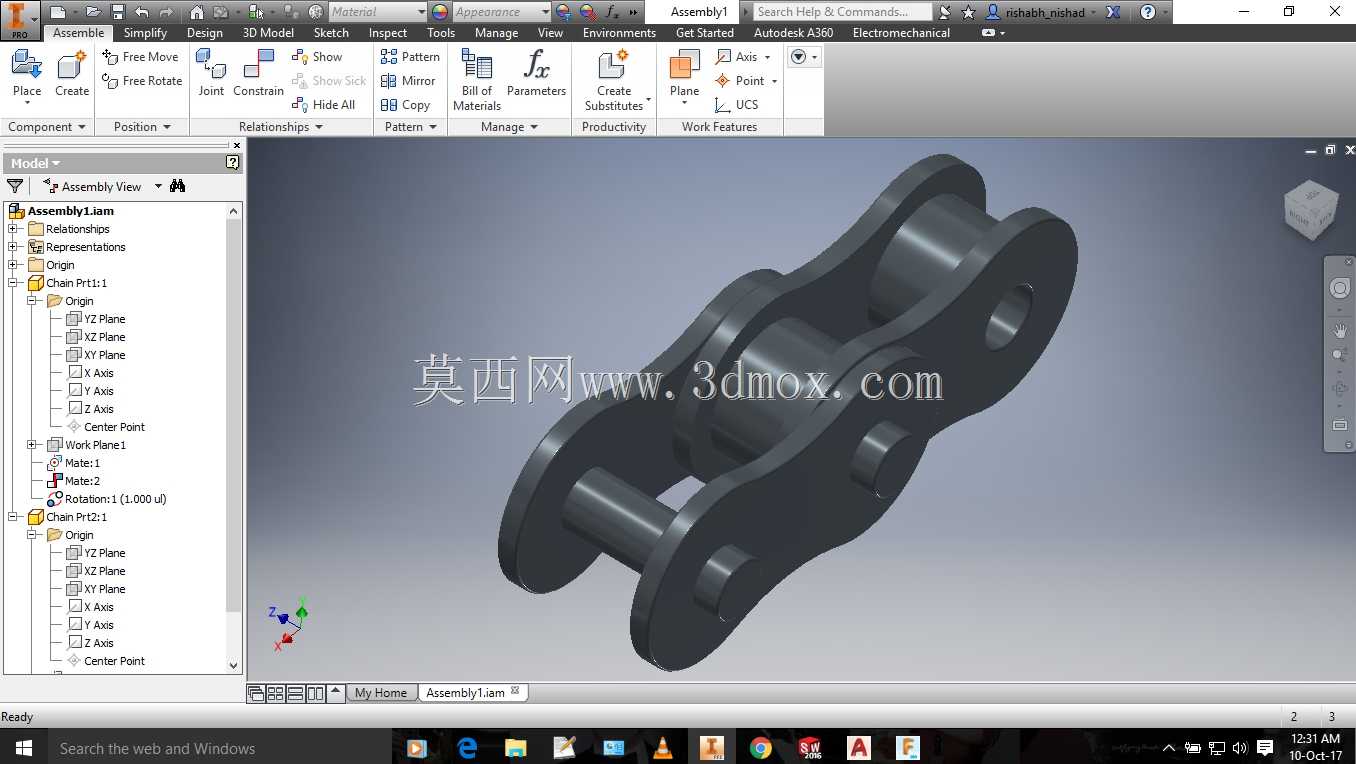

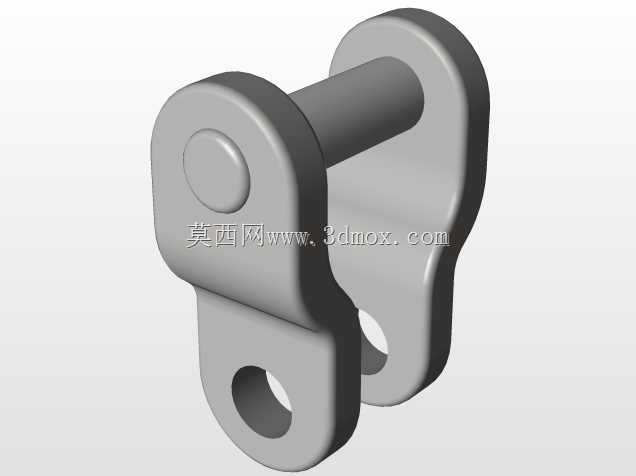

这款滚子链节对应ISO 606-2004标准的EU 05B-1规格，是链传动系统里的核心基础单元，日常在轻工输送线、小型动力传输工位、包装设备进给机构里都能见到它的身影，区别于大功率重载传动用的多排链条，单节05B规格的链节更适配中小载荷、传动中心距适中的工况，能在多尘、有少量润滑飞溅的车间环境里保持稳定的啮合传动表现。从结构设计来看，这个链节由外链板、内链板、销轴、套筒、滚子五个核心零件组成，设计时首先要保证内外链板的孔位同轴度，销轴与外链板采用过盈配合压装，套筒与内链板同样过盈固定，滚子与套筒之间保留合理的间隙配合，保证链条绕上链轮时滚子能灵活转动，减少啮合过程中的滑动摩擦，降低链轮齿面的磨损速率。链板采用8字形的外形轮廓，是兼顾等强度与轻量化的经典设计，链板腰部的圆弧过渡能避免应力集中，在承受反复拉伸载荷时不会在孔位边缘出现应力断裂的问题，实际选型时要注意，这个规格的链节节距为8毫米，安装时单节的铰接转动角度要匹配对应齿数链轮的包角范围，相邻链节组装后总宽度要控制在允许的安装边界内，避免和设备上的护板、张紧机构发生运动干涉。在实际设备应用中，这类链节组成的整链，既可以用来传递电机输出端到执行机构的旋转动力，也可以搭配附件链板完成小型工件的直线输送，设计建模时要注意各配合面的公差设定，销轴两端的铆接余量要预留合理，压装后不能出现外链板偏斜的问题，否则会导致整链运行时出现侧向摆动，加剧链轮的偏磨，甚至出现跳齿、卡滞的故障。滚子的外圆表面粗糙度要控制在合理范围，和链轮齿槽啮合时能顺畅滚动，套筒的内孔与销轴的配合间隙要兼顾转动灵活性与耐磨需求，间隙过大会导致传动冲击增大，间隙过小则会出现润滑脂难以进入配合面、磨损加快的问题。日常设备维护中，这类链节组成的链条需要定期补充润滑脂，让润滑介质渗入套筒与销轴、滚子与套筒的配合间隙里，减少干摩擦带来的零件损耗，在有腐蚀介质的工况下使用时，还需要对链板、滚子做对应的表面处理，提升零件的防锈抗腐蚀能力，延长整套传动机构的使用寿命。建模过程中要严格遵循标准给定的尺寸参数，保证链节和对应规格链轮的啮合精度，避免出现建模尺寸偏差导致后续装配时整链和链轮无法正常啮合的问题，各零件的倒角、圆角细节也要还原到位，这些工艺结构不仅能去除零件加工后的锐边，也能在装配时起到导向作用，减少压装过程中零件边缘的磕碰损伤。
