水平式带橡胶压头快速夹紧肘夹

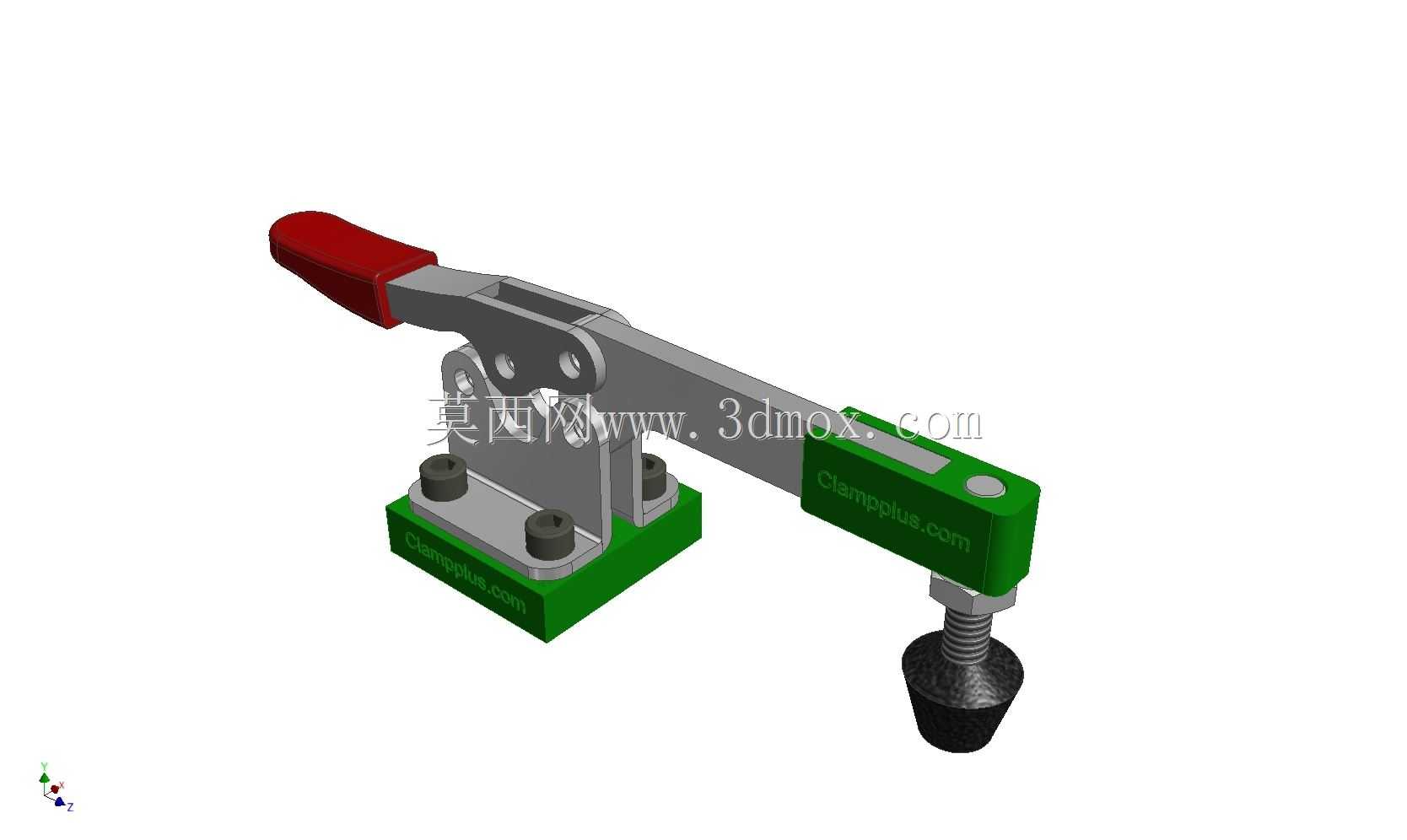

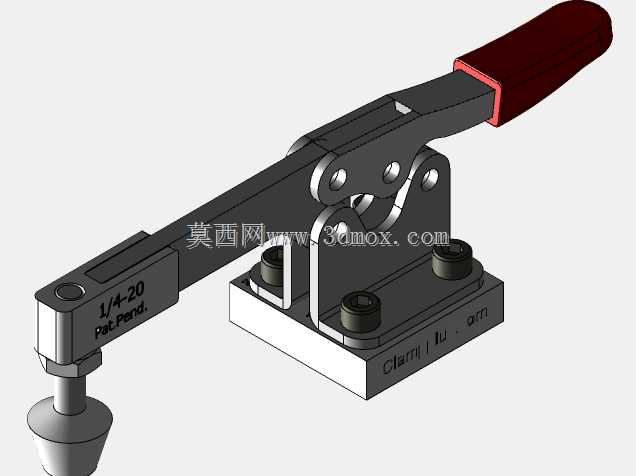

这款水平式快速夹钳是工装治具、非标设备里极为常用的压紧类标准件，日常在焊接工装、机加工定位治具、装配流水线定位工位、检具定位模块里都能见到它的身影，核心作用是在工件加工、检测、装配过程中提供稳定的向下压紧力，避免工件受切削力、焊接应力、装配外力时出现位移，保证工序精度。它采用经典的肘节过死点锁紧结构，操作时只需要扳动红色的操作手柄，就能通过内部连杆机构的力放大作用，在压头端输出数倍于手柄操作力的压紧力，当手柄扳动到水平锁紧位时，连杆机构越过机械死点，哪怕压头端受工件振动、反向作用力，夹钳也不会自行松脱，只有主动向上扳动手柄才能解锁，锁紧可靠性完全能满足常规工业场景的使用需求。压头端部采用橡胶材质，相比传统金属压头，它接触工件时不会刮伤工件表面，还能通过橡胶的微量形变补偿工件表面的平面度误差，增大接触摩擦力，避免压紧时工件出现侧滑，对于表面质量要求高的铝件、塑料件、喷涂件这类工件格外适用。底座采用方形安装结构，预留了两个螺栓安装孔，安装时只需要在工装基板上加工对应位置的螺纹孔或者通孔，用内六角螺栓就能完成固定，安装边界清晰，不会和周边的定位销、支撑块产生空间干涉，底座的安装孔距、整体高度、压头伸出长度都经过标准化设计，选型时只需要根据需要的压紧力、工件压紧面到底座的高度差、压头需要的水平伸出距离就能匹配，不需要额外做复杂的结构改造。夹钳的连杆铰接位置都做了间隙配合优化，长期反复扳动也不会出现过大的旷量，压杆上的压头采用螺纹连接结构，可以根据工件的实际高度旋转调整压头的伸出长度，适配不同厚度的工件装夹需求，手柄部分套有红色防滑绝缘套，操作时手感舒适，哪怕手上沾有少量切削液、油污也不容易打滑。在做三维布局时，要注意预留出手柄扳动的活动空间，避免手柄扳动过程中和周边的型材、其他夹具组件产生碰撞，同时要核算压头的压紧位置，尽量让压紧力正对下方的支撑块，避免工件受压紧力产生翘曲变形，这类夹钳不需要额外配套动力源，纯手动操作，安装调试简单，维护成本极低，是小批量多品种生产工装里性价比极高的压紧元件。
