24V二位三通常闭型螺线管阀结构设计

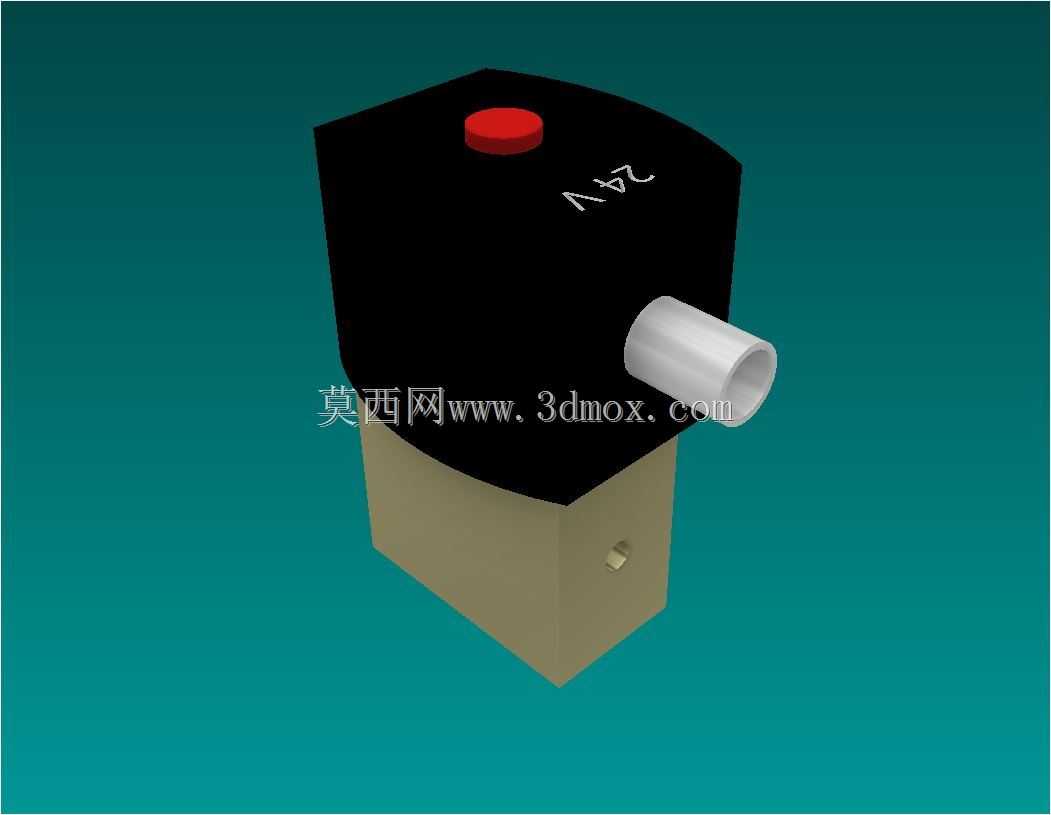

这款螺线管阀的三维结构设计，核心围绕气动控制回路里的小通径气路切换需求展开，在自动化生产线的气动执行单元、小型流体分配管路、实验室气路控制场景里，这类阀是实现气路通断、流向切换的核心执行元件，相比手动阀能通过电信号实现远程自动控制，响应速度快，适配PLC等控制器的输出信号，在轻工包装、小型装配工位、医用流体控制设备里都有广泛应用。设计上采用上中下三段式分体结构，上部为电磁驱动腔体，黑色绝缘外壳包裹线圈组件，顶部设置红色手动应急按钮，在设备调试、断电应急状态下可以手动按压实现阀位切换，避免电控失效时整个回路瘫痪，外壳上模印的24V标识明确了驱动电压等级，适配工业场景常用的直流安全电压，避免高压触电风险，线圈腔体做了圆角过渡处理，没有尖锐棱角，既减少外壳注塑时的应力集中，也能避免安装调试时划伤操作人员。中部为阀的核心换向腔体，侧向伸出的白色管接头为快插式接口，适配常规外径的气动软管，安装时无需额外套丝缠生料带，直接插入软管即可实现密封，降低现场装配的工时消耗。下部为阀座基体，采用金属材质加工，既作为整个阀的安装承载基座，也内置流道与密封组件，侧面设置的小型固定孔可配合螺栓将阀固定在安装面板或阀岛上，安装时需预留足够的侧向空间保证软管插拔操作，上部线圈部分的径向尺寸要大于下部阀座，排布多联阀组时需要预留相邻阀的线圈间隙，避免电磁干扰同时也方便散热。设计时将电磁驱动部分与流体腔做了隔离结构，避免管路内的流体渗入线圈造成短路，密封件的安装槽做了公差适配，保证阀在额定压力下不会出现内漏外漏问题，通径规格适配小流量气路控制场景，可实现进气、工作气口、排气三个通路的切换，也就是常说的3/2通阀结构，常闭状态下断电时工作气口与排气口连通，进气口截止，线圈得电后电磁力带动内部阀芯动作，切换为进气口与工作气口连通，排气口截止，驱动气缸等执行元件伸出动作，断电后靠内部弹簧复位，带动气缸缩回，完成一个工作循环。建模过程中对各部件的装配间隙做了合理预留，比如阀芯与阀腔的滑动间隙、线圈与外壳的装配公差、管接头与阀体的密封配合长度都做了参数化设定，方便后续根据不同通径、不同电压等级衍生系列化产品，外部接口的尺寸符合通用气动元件的安装规范，可直接替换同规格的市面主流产品，无需重新设计安装位。
