皮带轮三角加强支撑安装支架

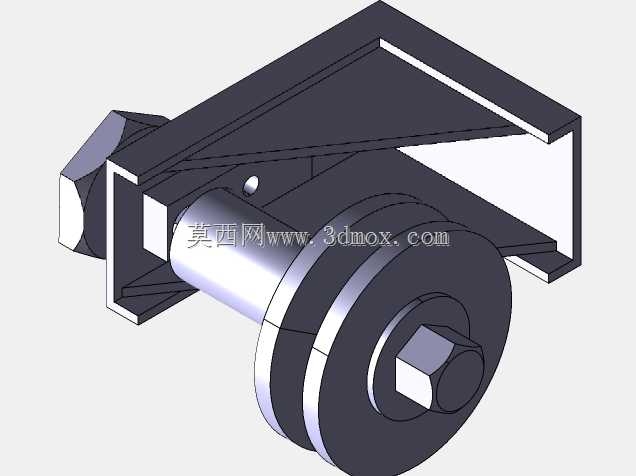

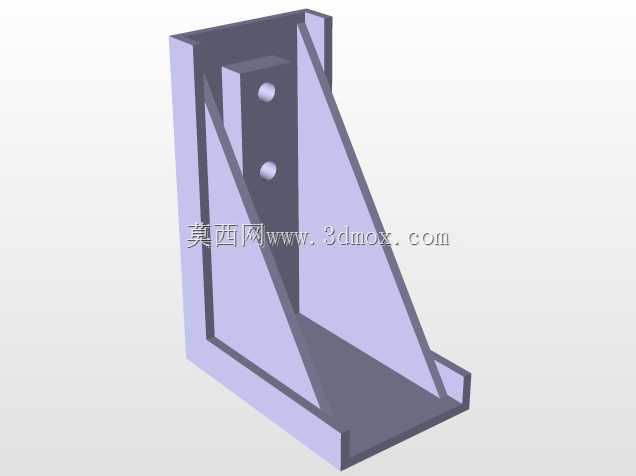

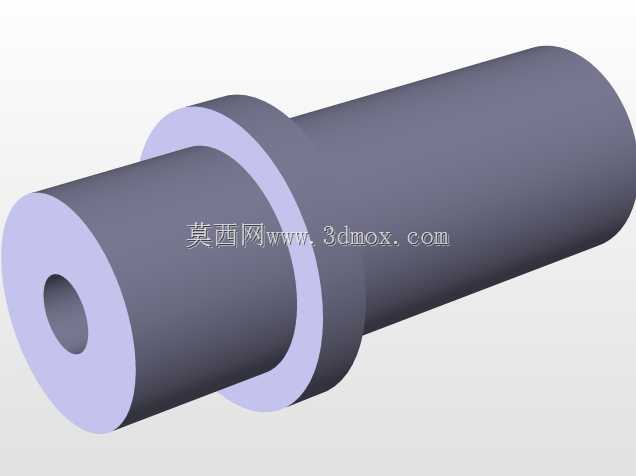

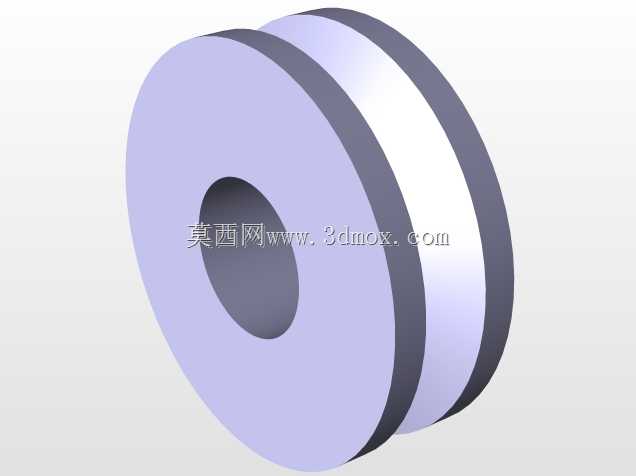

这类三角加强结构的皮带轮支撑支架，多应用在中小型输送线、单机传动设备的张紧端或从动轮安装位，也常见于小型农机、木工机械的侧边传动布局里，用来给皮带轮提供刚性安装基准，避免传动过程中轮系偏摆导致皮带跳齿、异常磨损。从结构设计逻辑来看，整体采用L型主承力板搭配斜向加强筋的布局，竖直安装板上预留两个同轴安装孔，用来穿装滑轮轴或者固定带座轴承，两个孔的孔距按照常用的200mm直径以内皮带轮的安装跨距设定，能兼容多数平皮带、V带的从动轮安装需求，孔位周边做了局部加厚凸台，避免螺栓锁紧时板面变形影响轴的同轴度。水平底板作为整个组件的安装基面，预留了四个沉头安装孔，孔位排布适配常用的40系、50系工业铝型材的槽距，也可以直接通过膨胀螺栓固定在混凝土机座或者焊接钢架上，安装边界上，竖直板高度控制在300mm以内，斜筋从竖直板中下部延伸至水平板外端，形成稳定的三角形受力结构，能抵消皮带传动时产生的径向拉力，避免支架长期受力出现弯折变形。实际使用中，这类支架不需要额外做复杂的二次加工，安装时先把滑轮组件预装在竖直板的安装孔位上，调整好皮带张紧度之后，再锁紧底板的固定螺栓即可，斜筋的存在也让整个支架的抗振性能比无加强的L型板提升不少，即使设备长期启停产生冲击载荷，也不会出现安装面错位的问题。设计时特意将竖直板的侧边做了折边处理，既提升了板面的抗弯模量，也避免安装时锐边划伤操作人员，整体结构没有复杂的曲面特征，不管是采用钢板焊接成型还是钣金折弯加工都能快速量产，加工成本低，适配性强，能覆盖多数轻载传动场景的滑轮安装需求，不需要针对特定设备单独定制支架，能有效缩短设备的设计组装周期。
