夹具锁紧用弯柄球头螺纹操作手柄

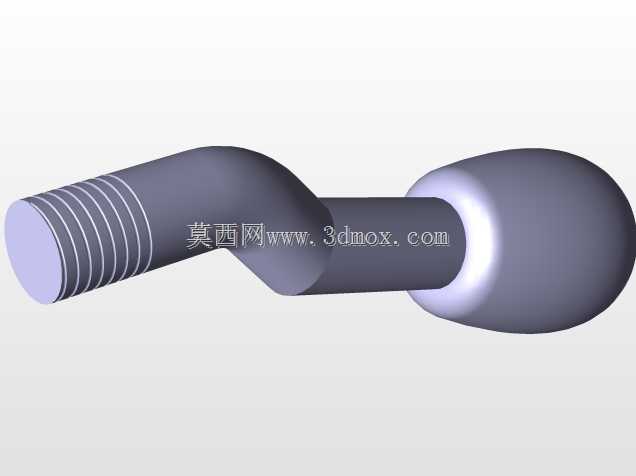

　　该手柄属于夹具系统中的手动操作件，主要用于在工装、检具、焊接夹具、装配工位以及小型机械装置中拧紧或松开夹紧组件。其结构一端设置外螺纹，可直接旋入夹具压块、调节螺杆、定位座或支架螺纹孔；另一端采用球头握持结构，中间通过弯折杆身形成偏心力臂，使操作人员在有限空间内仍能获得较好的施力角度。

　　从实际使用场景看，这类手柄常布置在夹具侧面、端部或需要快速切换夹紧状态的位置。球头端部便于手掌包覆和手指施力，圆弧过渡能够减少操作时的局部应力集中；弯柄部分则让握持轴线与螺纹轴线错开，避免手部与夹具基体、工件边缘或相邻零件发生干涉。相比直柄结构，弯折形态在旋转过程中可提供更明确的力臂，适合中等扭矩下的频繁手动锁紧。

　　建模时需要重点控制三段几何关系：螺纹段的公称直径、有效旋合长度和端部倒角；弯杆段的中心轨迹、折弯半径以及杆径连续性；球头段的外径、颈部过渡圆角和表面光顺程度。螺纹段应保证与配套内螺纹的同轴度，杆身转折处不宜出现尖锐截面突变，否则在反复扳动时容易在折弯根部形成疲劳风险。球头与弯杆连接区域采用圆滑过渡，可提高握持舒适度，也有利于模型在渲染和工程校核时保持结构连续性。

　　安装边界方面，螺纹端旋入后需留出足够的夹持行程，弯柄旋转半径应避开工作台面、定位销、压板和工件轮廓。球头外径决定手部接触面积，杆身长度决定可传递扭矩，折弯高度则影响手柄与夹具本体之间的手指空间。若用于多工位密集排布，还要核对相邻手柄在转动圆周内是否相互碰撞，并保证松开状态下螺纹仍有足够啮合牙数，防止操作过程中脱出。

　　整体结构没有复杂传动元件，设计重点在于人机操作、螺纹连接可靠性和空间避让。三维造型中应保留清晰的杆身中心线、螺纹起始位置和球头对称关系，便于后续出工程图、装配干涉检查以及按不同设备规格调整杆长、折弯角度和握持端尺寸。
