带滑轮侧向安装的L型滚轮支撑总成

　　这套轮架结构在车间输送线、侧边导向轨道、轻型滑移门体以及小型工装移动工位上十分常见，核心作用是把侧向受力的滚轮约束在折弯安装板之间，让轮体沿固定轨面滚动，承担导向、侧向限位和滑动支撑的任务。

　　从受力路径来看，外部载荷先作用在滚轮的轮槽接触面上，再通过轮心转轴传递到两侧立板，最后经安装板背面的贴合面和紧固螺栓分散到主机机架上。设计时没有采用整块厚板铣削的方案，而是选用折弯成型的L型钢板作为主体，一侧立面用来穿装滚轮轴，另一侧平面预留螺栓过孔贴装在设备基体上，既减少了整块板材的切削余量，也让折弯圆角自然形成加强筋，承受轮体侧向撬动时不容易在转角处出现应力集中。

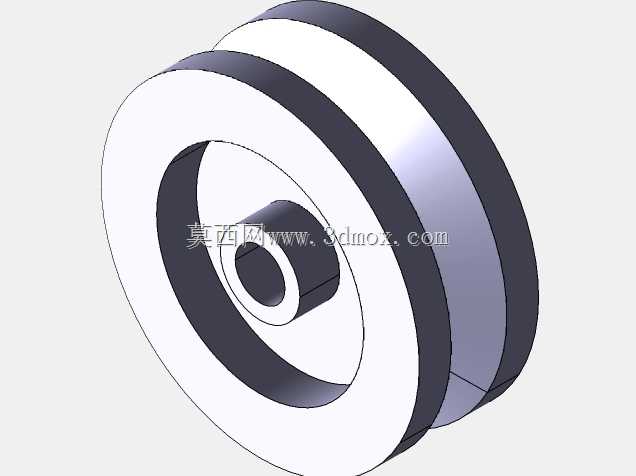

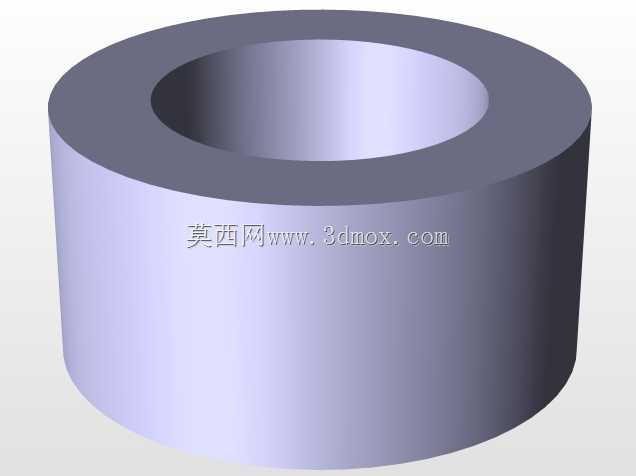

　　滚轮部分采用带环形槽的轮体造型，槽型轮廓可以适配圆导轨或者方管侧边，滚动过程中轨面被约束在槽内，运行时不易脱轨。轮体两侧留有轴向间隙，避免转动时和立板发生摩擦卡滞；轮心穿装销轴后，外侧用六角螺母锁止，销轴和立板孔位采用过渡配合，保证轮体旋转灵活的同时不会出现径向窜动。

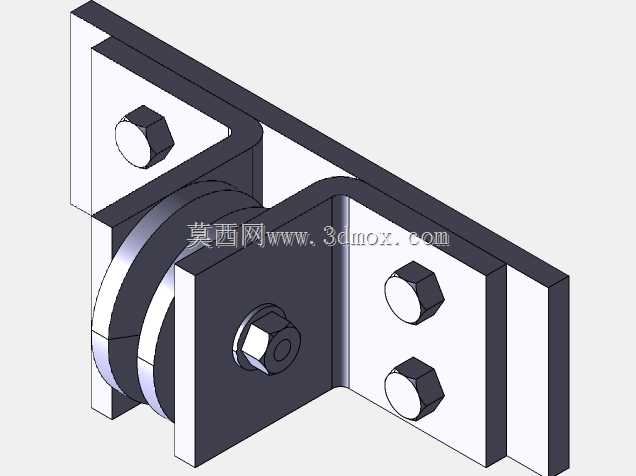

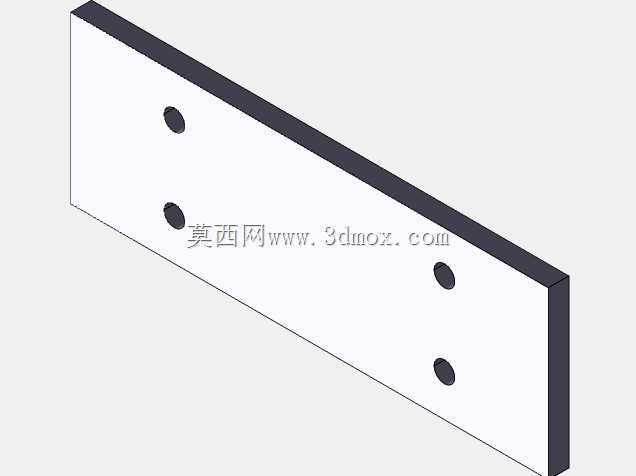

　　安装侧的立板上布置了两颗外六角螺栓，上下错开排布，两颗螺栓的连线覆盖了支架主要受力区域，设备运行中滚轮受到的侧向冲击力可以通过两个紧固点均匀传递，不会让单颗螺栓承受全部倾覆力矩。装配时先把滚轮夹在两侧立板中间穿入转轴、锁紧轴端螺母，再将支架整体贴靠到机架安装面，穿入两颗安装螺栓并按对角线顺序拧紧，就能完成整套组件的固定，拆装维护时单独松开轮轴螺母即可更换滚轮，不需要把整个支架从机架上拆解下来。

　　建模过程中需要重点把控几处边界：折弯立板的壁厚要和滚轮宽度匹配，保证两轮侧板间距刚好容纳轮体且保留合理转动间隙；安装板上的螺栓孔中心距要和主机机架预留孔位完全对应，孔边到板边缘留出足够的承压距离，避免锁紧时板材局部压溃；滚轮外径突出支架立面的高度要结合导轨间隙设定，既要保证轮槽完全包覆轨面，又不能让轮体和周边设备构件发生运动干涉。整体结构没有复杂的传动零件，全部由折弯板件、滚轮、销轴和标准紧固件组成，加工门槛低、承载稳定，在轻型导向输送和往复滑移机构中可以直接复用这套布局思路，针对不同载荷等级只需对应调整板厚、滚轮直径和螺栓规格即可适配工况。
