管道安装作业用手动夹压管钳结构

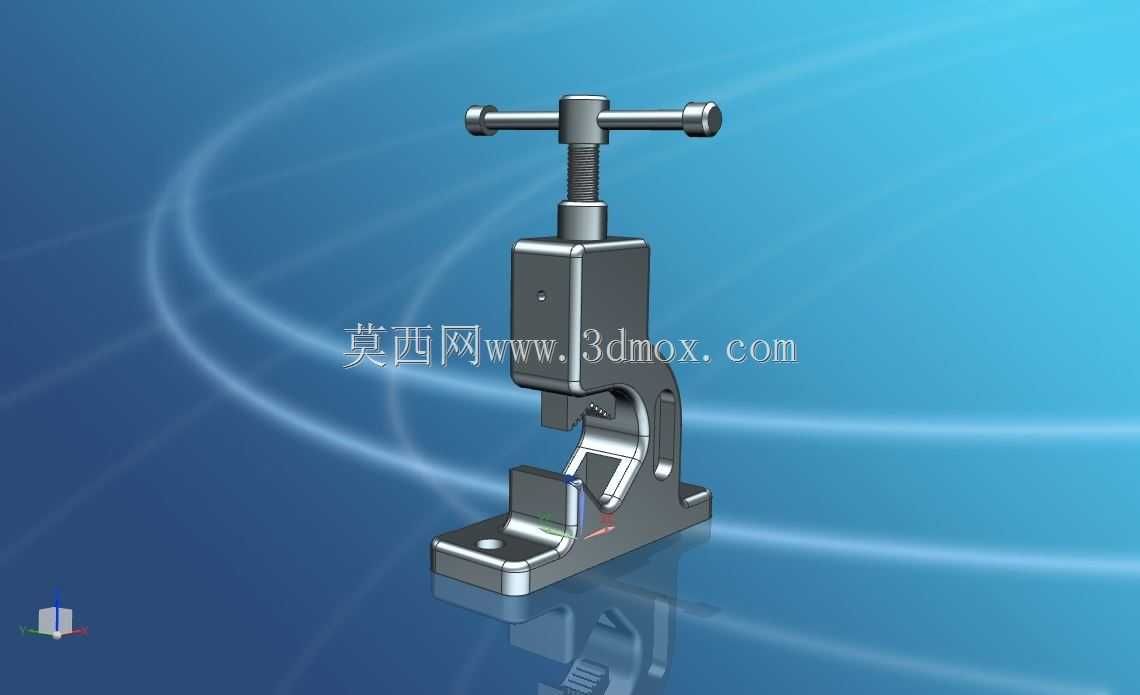

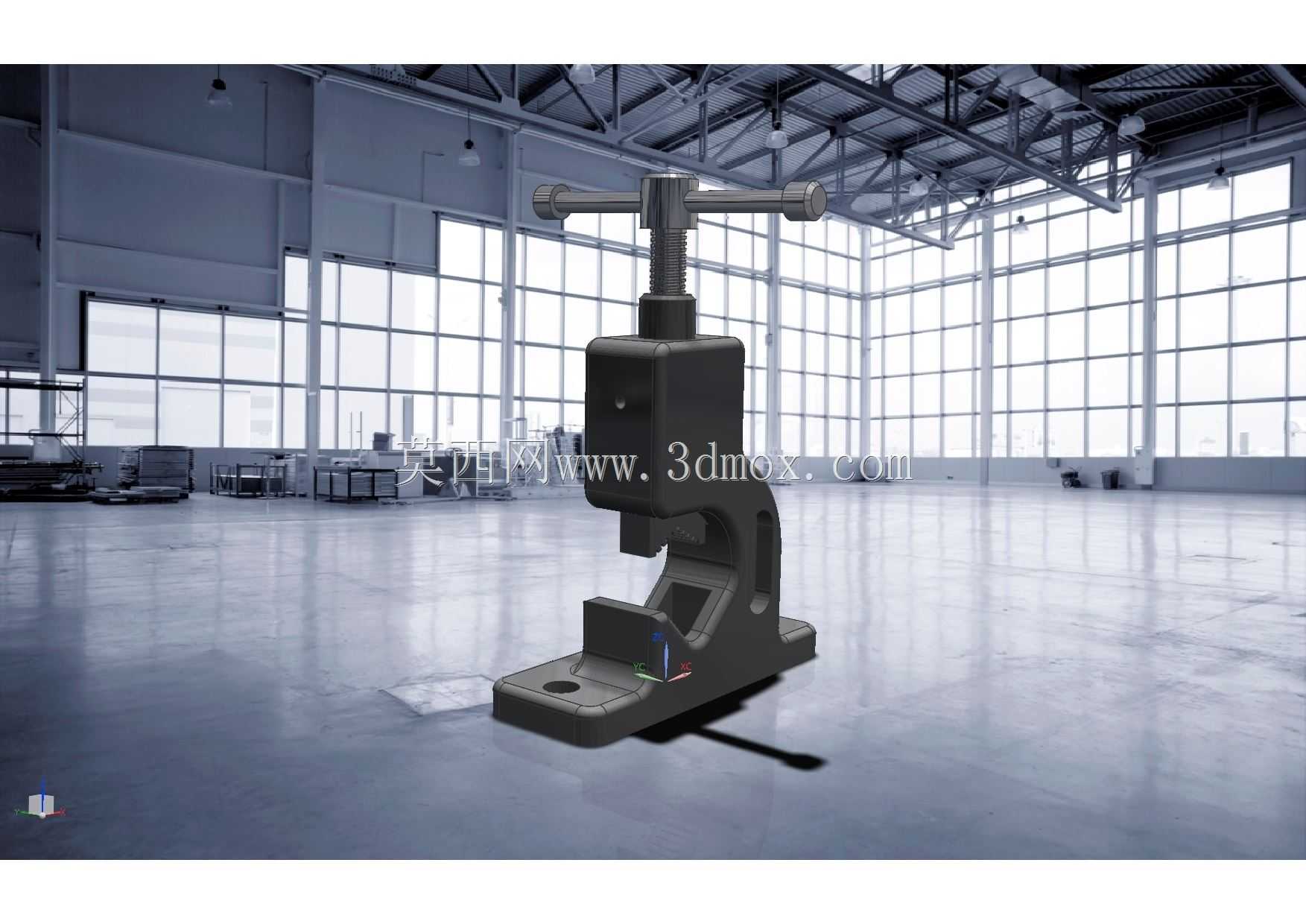

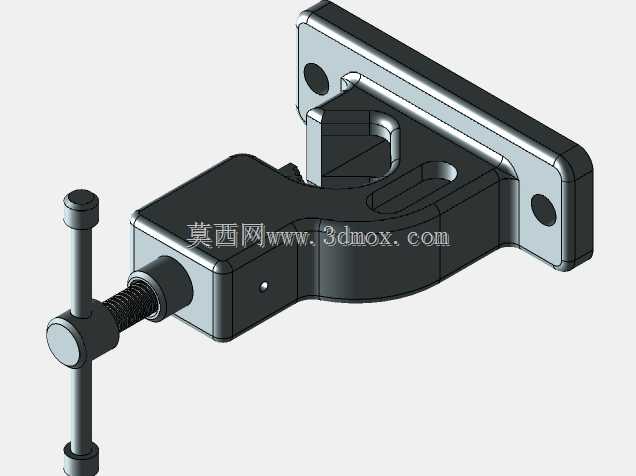

在现场管路施工作业场景里，这类手动管钳是管路对接、管件拆装环节的核心手持作业工具，区别于普通活络扳手的开口夹持结构，它的钳口做了适配圆管外壁的弧形咬合齿面，夹紧时能顺着管材圆弧面均匀施力，不会因为接触面过小把薄壁铜管、镀锌管的外壁夹出凹痕，也不会在拧动带丝管件时出现打滑脱开的情况。从结构设计逻辑来看，这款管钳采用了顶置丝杆进给的施压结构，T型转动手柄横向贯穿丝杆顶端，作业时转动手柄就能带动丝杆推动上压块垂直下行，和底座上的固定钳口形成闭合夹持空间，这种垂直进给的结构相比斜向开合的普通管钳，夹持中心始终保持在底座安装面的垂直投影范围内，长时间施力时不会出现钳身偏转歪扭的问题。底座部分做了带两个安装孔的平板式固定结构，安装孔的间距和孔径适配常见的工作台面T型槽尺寸，也可以直接通过螺栓固定在临时搭设的现场作业支架上，固定后钳身的夹持中心高度刚好适配成人站立作业的操作高度，不需要额外垫高或者俯身操作。钳身的C型开口深度做了针对性优化，能够覆盖常规家装、工业管路施工里常用的管径范围，从四分细水管到两寸的中型输送管都能放入钳口完成夹持，上压块的咬合面做了可更换的硬化齿块设计，长期使用齿面磨损后只需要拆下固定螺丝更换齿块就能恢复夹持性能，不需要整体更换钳身，能降低现场工具的维护成本。丝杆部分和钳身的配合位置做了防尘槽结构，现场作业时的铁屑、泥沙、密封带残屑不容易掉进丝杆螺纹间隙里，日常维护只需要定期在丝杆表面涂抹少量润滑脂就能保持进给顺畅，不会因为杂物卡滞出现拧不动的情况。钳身主体采用一体式铸造成型后做应力消除处理，侧壁的厚度经过受力校核，在最大夹持力工况下钳身的开口形变量控制在允许范围内，不会因为夹持力过大出现钳身张口断裂的风险。在实际管路维修作业中，固定在工作台面上的这款管钳可以独立完成管材固定、套丝、管件拧接等多道工序，不需要额外的辅助人员扶稳管材，单人就能完成常规管路的预制加工，相比手持便携式管钳，固定安装的结构能让作业者使出更大的拧紧力矩，保证管件丝扣连接的密封性，避免管路通水后出现接口渗漏的问题。钳口的咬合齿做了不等距的深浅排布，靠近开口位置的齿牙更深，用来夹持大管径管材时提供更大的咬合力，靠近钳身根部的齿牙稍浅，适配薄壁小管径的夹持需求，避免咬入过深破坏管材的结构强度。
