立式按压式水果切片加工设备结构设计

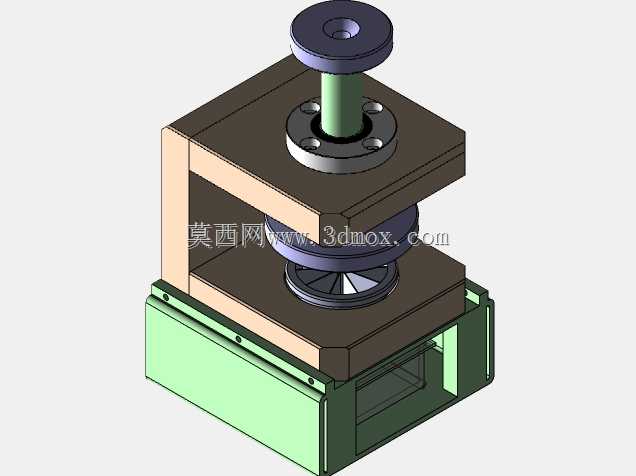

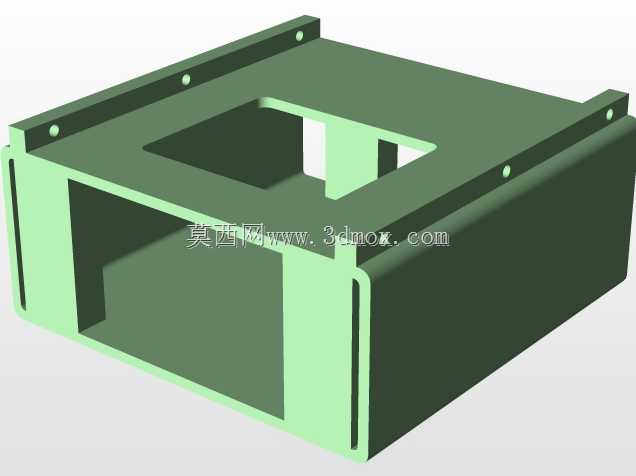

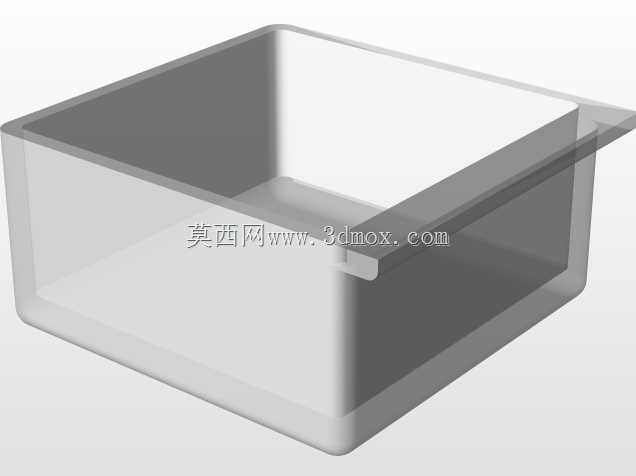

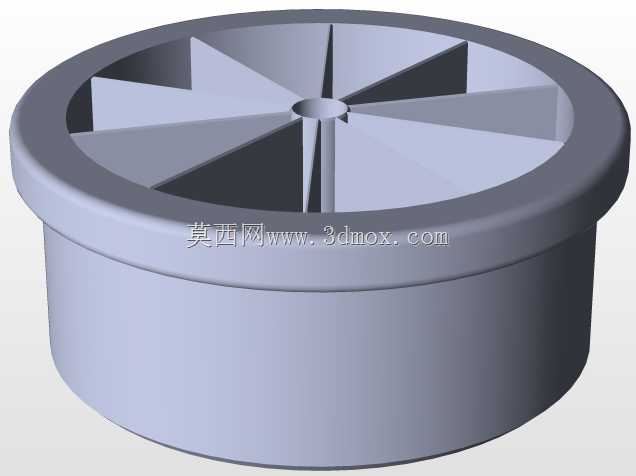

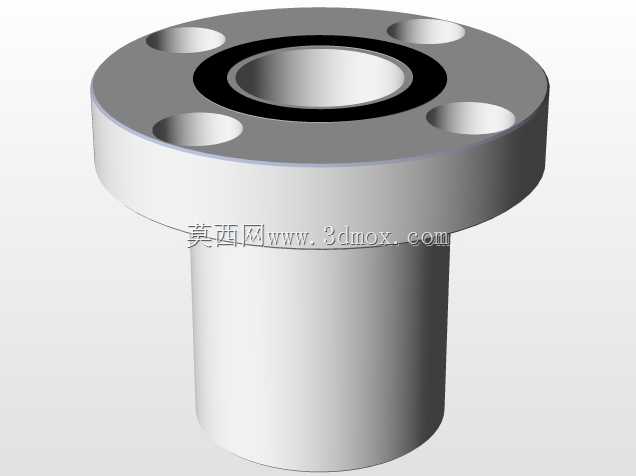

这款立式按压式切片设备，主要面向小型果蔬加工门店、轻食餐饮后厨、家庭式食品加工作业场景，可完成苹果、梨、橙子等硬质鲜果的均匀分切作业，替代传统手工持刀分切的操作模式，降低操作人员切伤风险，同时保证每片果片厚度均匀、切面规整，满足鲜果摆盘、果干预处理、鲜切果盒封装等工序的加工需求。设备整体采用立式框架布局，上部设置按压驱动轴，轴端配套手轮式操作端，可通过手动按压施加下压力，也可根据产线需求外接小型气动推杆实现自动化下压，适配不同产能的作业场景。中部切割组件采用辐射状排布的刀片组，刀片采用食品级不锈钢材质刃口，刃口角度经过反复调校，下切时可减少果肉挤压破损，降低果汁流失率，刀片组通过法兰盘固定在上模座位置，可根据分切需求更换4分切、6分切、8分切等不同规格的刀组，适配不同大小的鲜果分切要求。下部设置带抽屉式集料仓的底座，底座上部为鲜果定位工位，工位设置环形定位凹槽，可将待切鲜果固定在刀组正下方，避免下切过程中鲜果偏移导致分切不均，切好的果片可直接落入下部抽屉式集料仓内，方便操作人员快速取料，减少果片与外界接触的时间，符合食品加工的卫生要求。框架部分采用C型开式结构，侧面预留足够的操作空间，方便操作人员放置、取放鲜果，框架的上下安装板通过四根侧立柱连接，立柱与安装板之间采用螺栓紧固，可根据加工鲜果的最大高度调整上下板的间距，满足不同尺寸鲜果的加工边界要求。设备底部预留四个安装孔位，可直接固定在木质操作台、不锈钢工作台面上，避免按压作业时设备晃动偏移，整体外形尺寸控制在小型加工设备范畴，不需要占用过大的操作空间，适合狭小后厨空间摆放。设计过程中重点考虑了食品接触部位的易清洁性，所有与鲜果接触的刀片、定位座、集料仓都采用快拆结构，不需要额外工具即可完成拆卸，方便作业后清洗消毒，避免果渣残留滋生细菌。传动部位设置在框架上部的封闭腔体内，与加工区域完全分隔，避免润滑油滴落污染食材，按压轴配套铜质导向套，长期往复按压也不会出现卡顿偏移，保证刀组下切时的同轴度，避免刀片磕碰损坏。
