电子产线布线定位工装治具结构设计

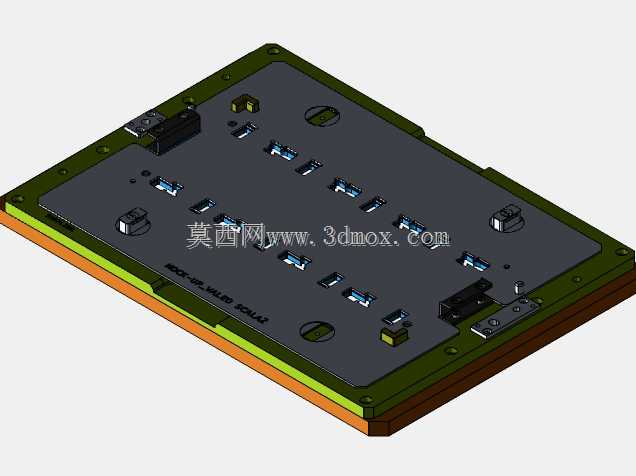

在消费电子、汽车电子的线束装配、主板接线工序中，这类布线定位治具是产线工位上的核心辅助工装，主要解决多规格线束、接线端子排布时的定位偏差问题，避免人工布线出现的线序错位、走线长度不一致、端子插接偏移等常见装配缺陷，适配小批量多批次的柔性生产需求，可直接固定在标准铝型材工作台上，与工位的气动压接工具、视觉检测点位配合使用。从结构设计来看，该治具采用叠层式板件结构，底层为高强度承托基板，中层设置限位挡边与定位销孔，上层根据待布线产品的走线走向、端子固定位置加工了对应的仿形卡槽与嵌入式定位块，不同规格的卡扣座、端子固定座采用快拆式安装设计，可根据不同型号产品的布线需求更换对应定位模块，无需重新制作整板，大幅降低换型成本。治具边缘设置的快锁压块可在布线作业时快速压紧待装配的线束端部，避免走线过程中线束移位，板面上预留的避让槽对应产品上的接插件、凸起结构，防止装配过程中压伤元器件表面。设计过程中优先考虑了作业人员的操作便利性，所有定位卡槽的深度均控制在3-5mm区间，既保证线束放入后不会自行滑脱，又能让作业人员在完成布线后快速取走成品，不会出现卡滞问题；治具整体外形适配标准工位的操作范围，安装边界预留了与工作台固定的腰型孔，可根据不同操作人员的作业习惯微调安装位置，板件边缘做了倒角处理，避免作业过程中划伤线材表面绝缘层。针对布线作业中常见的线材弯折半径要求，治具上的走线转角位置均设置了R角过渡结构，强制线材弯折时满足最小弯曲半径要求，避免线材内部铜芯出现折损，影响后续通电可靠性；板面上的标识刻印区域可标注对应线序编号，降低新员工的作业出错概率，无需额外粘贴纸质标签造成的识别模糊问题。这类工装在实际投产前，会先通过三维建模完成所有定位点位的干涉检查，模拟线束放入、压接、取出的全流程动作，确认所有操作路径无结构干涉，定位块的位置公差控制在±0.1mm以内，满足电子类产品装配的精度要求，同时兼顾加工工艺性，所有板件均可采用数控铣削加工完成，嵌入式定位块采用标准紧固件连接，后期维护更换便捷。
