手动剪切机四杆联动操作执行结构

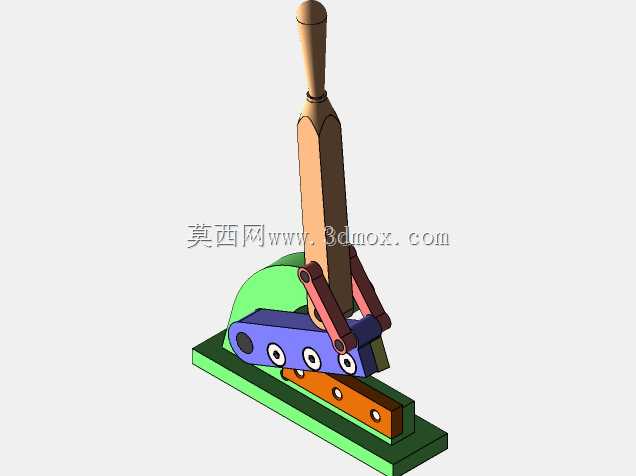

该结构为手动剪切设备的核心执行单元，依托平面四杆机构的运动特性实现手动操作下的剪切动作输出，常见于小型五金加工工位、线材裁切工位、薄金属片手动加工场景，也可作为教学演示机构用于连杆运动特性的实操展示。整套机构安装于矩形机座之上，机座作为所有构件的安装基准，底面为平整安装面，可通过螺栓固定在工作台面，安装时需保证机座水平度误差控制在合理范围，避免连杆运动出现卡滞。操作端为长柄木质操作杆，握持段做了收腰防滑处理，操作杆通过铰接点与两组对称布置的传动连杆连接，传动连杆另一端与剪切动刀座铰接，动刀座沿机座上的导向槽做直线往复运动，定刀座固定在机座前端，与动刀座形成剪切副。设计过程中优先考虑手动操作的力传递效率，通过四杆机构的死点位置特性，在剪切行程末端实现机构锁止，保证剪切过程中刀座不会回弹，同时利用杠杆比匹配，将人手施加在操作杆末端的较小握力放大为刀座处足够的剪切力，可满足常见薄铜片、铝片、细钢丝、塑料条等材料的手动裁切需求。机构的运动轨迹经过反复校核，操作杆的摆动角度控制在人手舒适操作范围内，避免操作时手臂抬升幅度过大造成疲劳，动刀座的行程根据常见裁切材料的进给宽度设定，保证单次行程即可完成常规规格材料的切断。各铰接点均采用销轴连接，预留合理的配合间隙，同时设置限位结构避免连杆运动过程中出现过位碰撞，导向槽与动刀座的配合面做了耐磨处理，长期往复运动也不会出现过大间隙导致剪切错位。整套结构没有复杂的电控或液压元件，完全依靠机械结构实现力的传递与运动转换，维护成本极低，适合无动力供应的零散加工场景使用，也可作为小型自动化剪切设备的手动备用机构，在动力中断时仍可完成基础裁切作业。建模过程中所有铰接点的同轴度、连杆长度的公差配合都按照实际加工要求设定，各构件之间的运动干涉检查全部完成，可直接用于工程出图或实物加工参考。
