带立式探针的多工位检测工装台结构

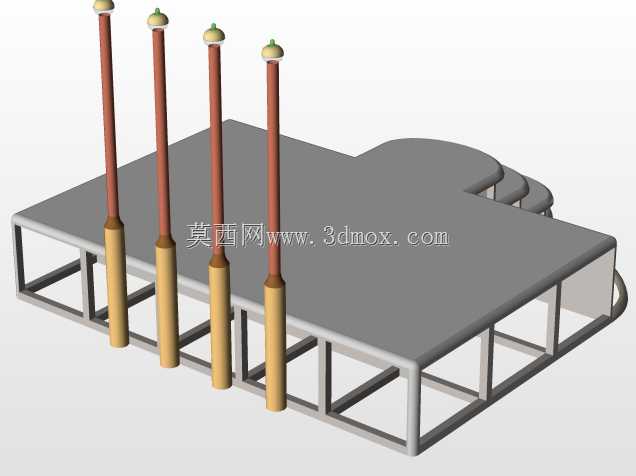

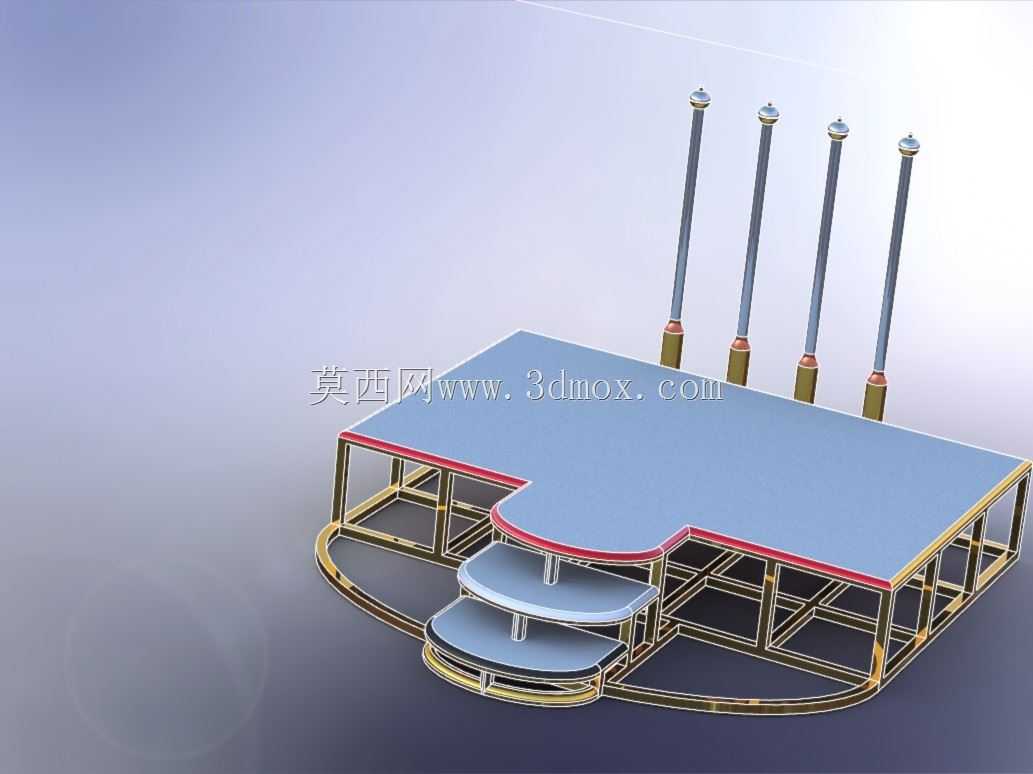

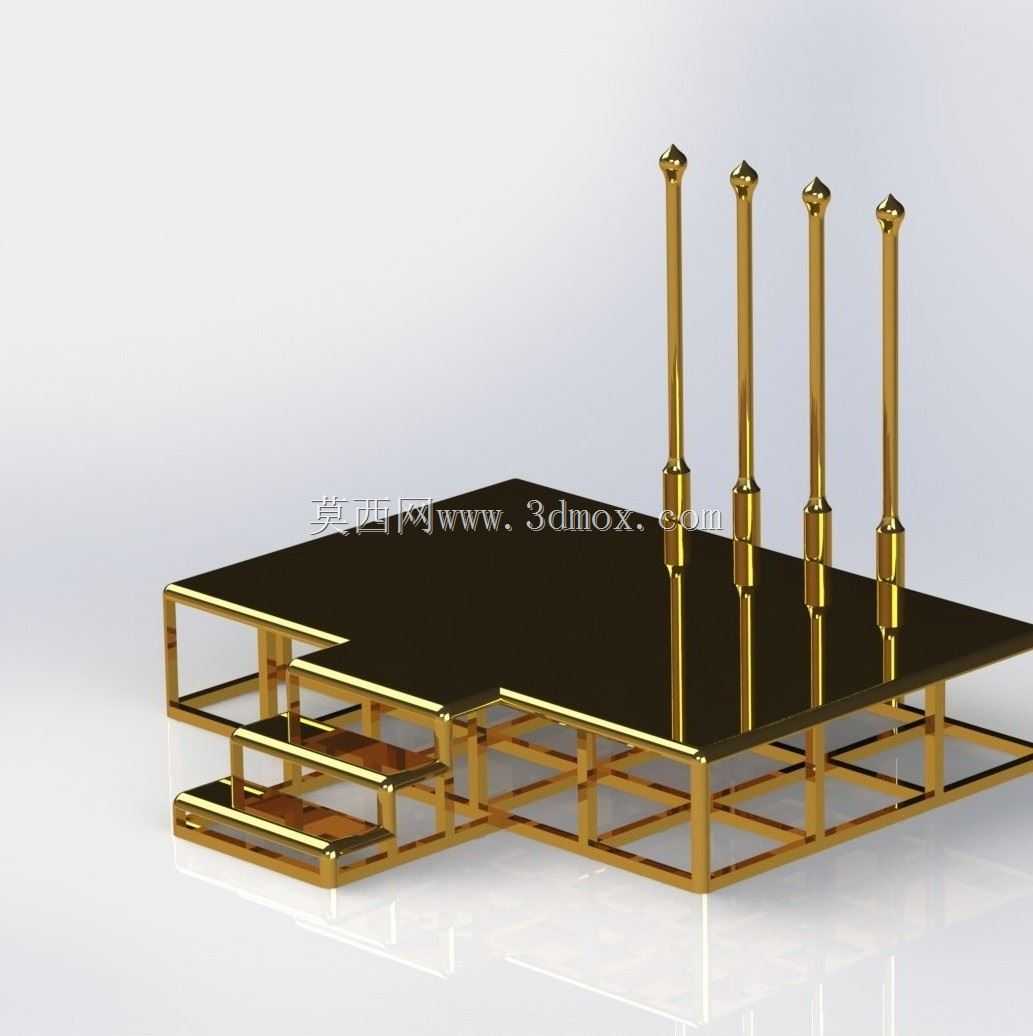

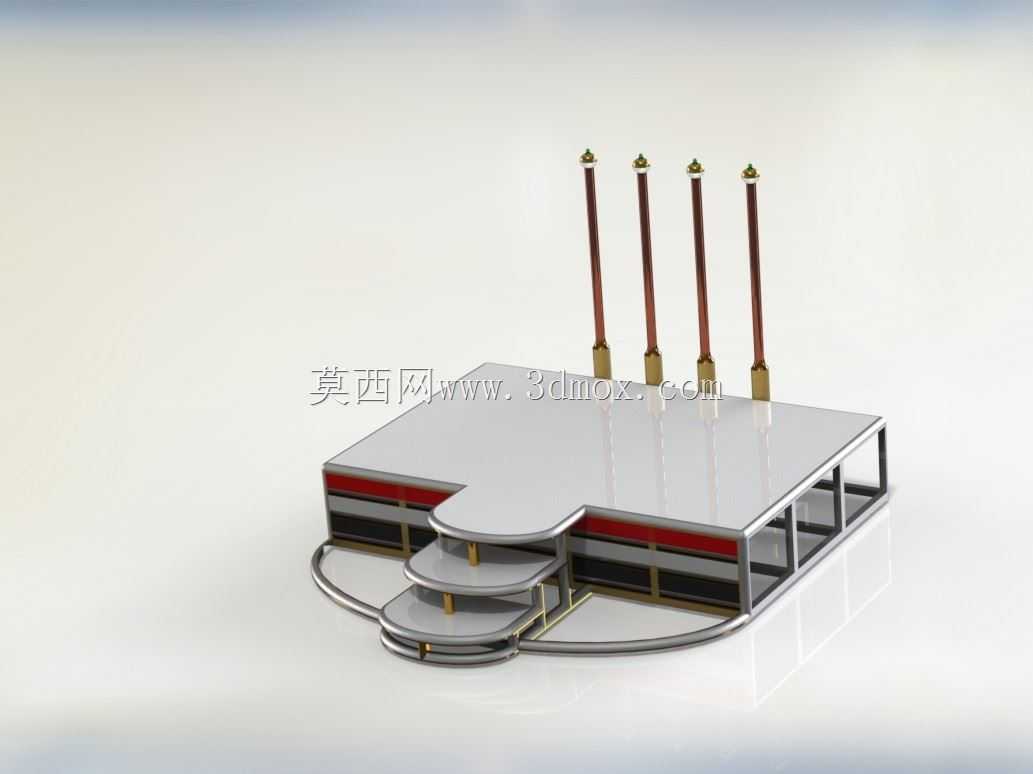

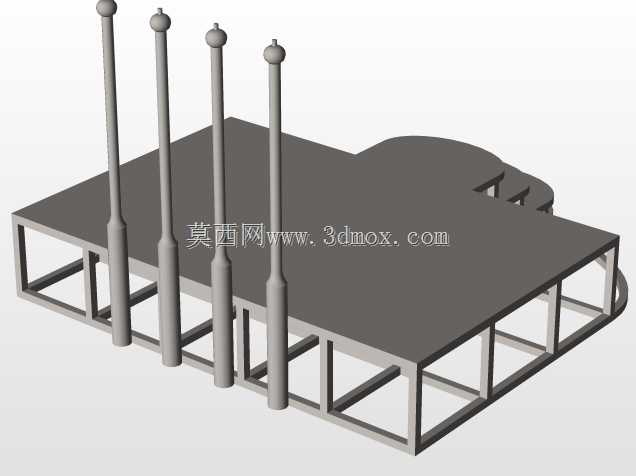

该结构主要应用于电子元器件、小型精密组件的电性能导通检测工序，可集成在自动化检测流水线的上料工位后端，完成待检产品的定位、探针压接导通、信号传输全流程动作，替代传统人工手持探针检测的低效作业模式，适配批量产线的连续检测节拍。主体基座采用框架式方管焊接结构，底部预留标准安装孔位，可直接固定在检测线的铝型材机架台面上，安装边界适配常规40系列铝型材的孔距规格，整体基座平面度控制在0.05mm以内，避免安装后出现探针压接偏斜的问题。基座前端设置三层阶梯式旋转载台，每层载台表面加工有定位销孔，可根据待检产品的外形快速更换定位治具，载台旋转角度可通过底部的限位块调整，满足不同工位的上下料、检测、下料位置切换需求，载台边缘做圆弧过渡处理，避免操作人员上下料时被锐边划伤。基座后侧垂直安装四根等高导电探针，探针采用镀金铜质触头，探针尾部通过接线端子连接检测电路，探针的安装座设计有高度微调结构，可根据待检产品的触点高度调整探针下压行程，保证每根探针与产品触点的接触压力控制在0.3-0.5N区间，既避免接触不良导致的检测误判，也防止压力过大压损产品表面的镀层或触点。基座侧面的红色标识条为安全警示区域，对应探针下压的危险行程范围，提醒操作人员在设备运行时不要将手伸入该区域。整体结构的设计优先考虑快换维护需求，探针、载台治具均采用快拆式固定结构，无需专用工具即可在3分钟内完成易损件更换，适配产线快速换产的需求。框架内部预留走线槽空间，所有检测线路可从基座内部走线，避免外部线路被运动部件剐蹭破损，提升设备运行的安全性。载台的旋转驱动可根据产线自动化程度选择手动旋钮驱动或小型气缸驱动，两种驱动方式的安装接口在基座上做了兼容设计，无需二次加工即可完成驱动组件的加装，适配不同预算、不同自动化等级的检测场景需求。
