数控车床用压力调节阀加工定位夹具

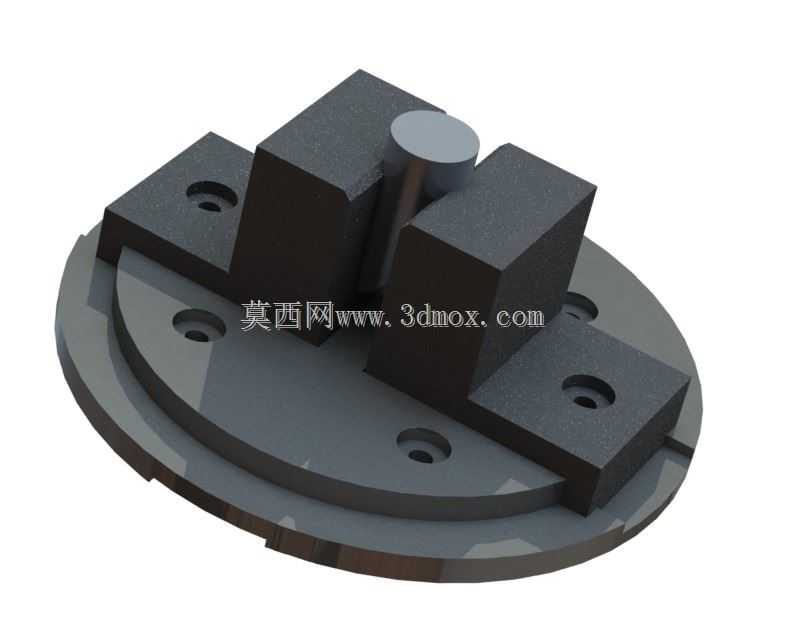

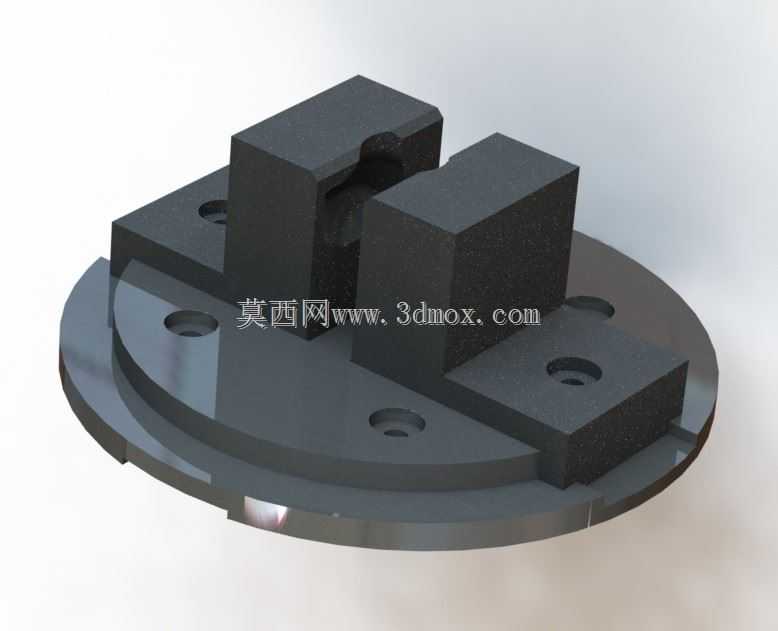

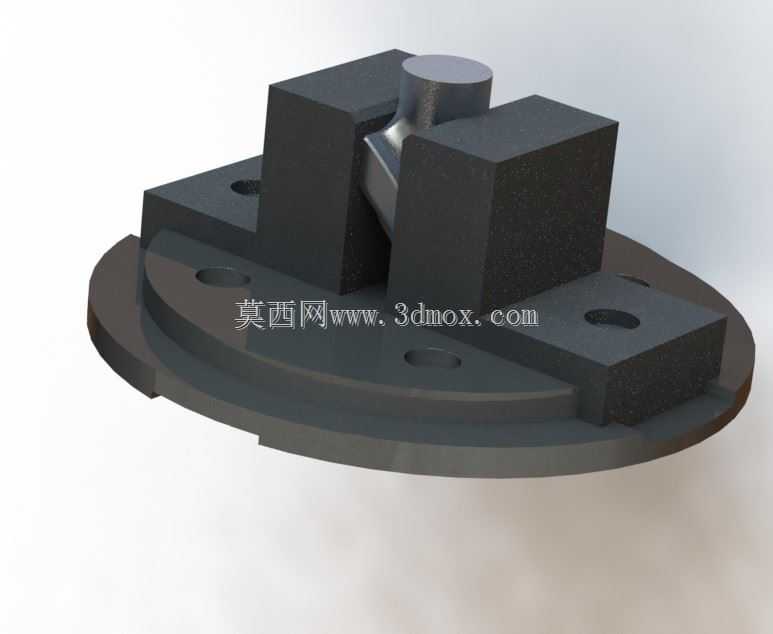

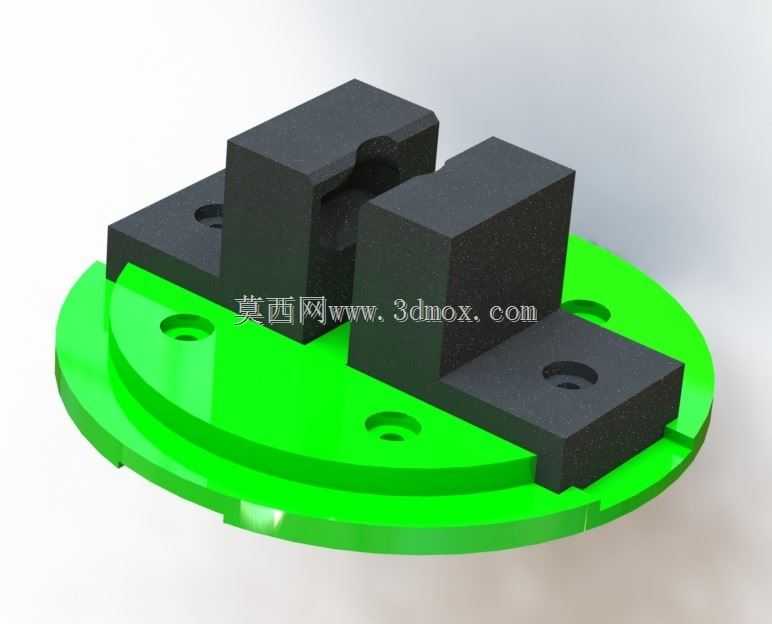

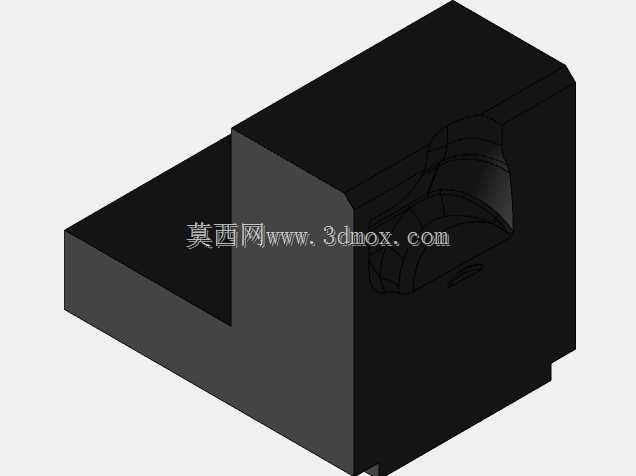

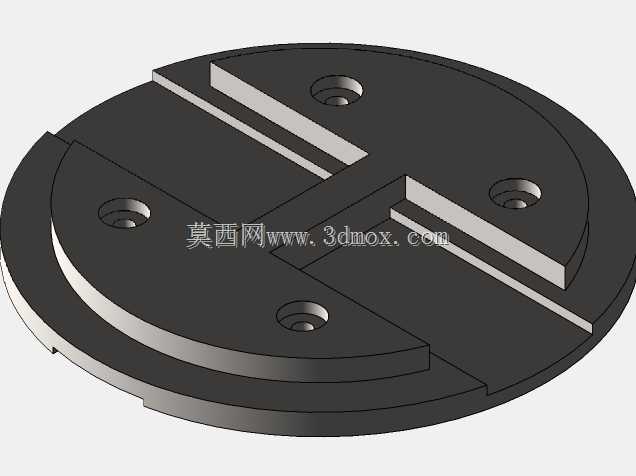

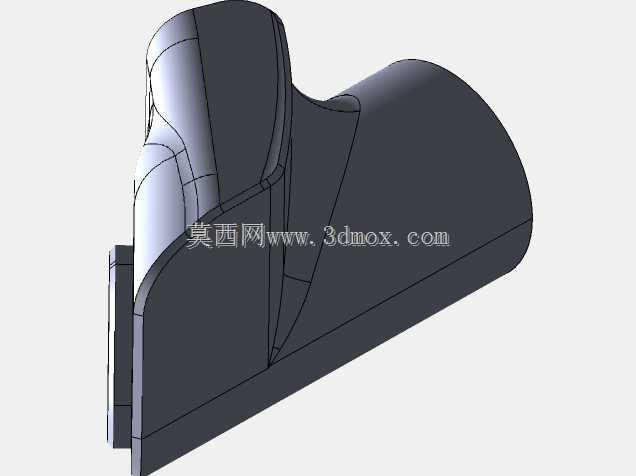

这款夹具是针对压力调节阀类零件数控车削工序开发的专用装夹结构，在流体控制元件的批量加工场景中，这类工装直接决定了阀类零件关键密封面、配合轴段的形位公差稳定性，避免通用卡盘装夹带来的薄壁变形、定位基准偏移问题。从结构布局来看，底座采用带安装孔的圆盘式设计，可直接适配数控车床的主轴法兰端面，六个均布的沉头安装孔预留了足够的安装调整余量，能兼容多数常见规格的卧式车床主轴连接尺寸，安装时无需额外制作过渡连接盘，减少现场工装适配的准备周期。底座上方的两个对称定位块是核心定位结构，其V型定位面的角度、相对位置精度经过严格公差约束，可直接贴合压力调节阀毛坯的外圆柱基准面，限制工件的径向自由度，中间的压紧柱采用端面压紧方式，压紧力方向沿主轴轴向传递，不会对薄壁的阀类毛坯造成径向挤压变形，这一点在加工铜合金、铝合金材质的调节阀壳体时优势尤为明显，能有效降低装夹带来的圆度、圆柱度超差风险。设计过程中优先考虑了排屑空间的预留，定位块与底座之间留出了足够的切屑滑落通道，车削过程中产生的带状切屑、细碎切屑不会堆积在定位面上，避免因切屑垫入造成的定位误差，同时压紧柱的行程预留了足够的装夹操作空间，操作人员上下工件时无需大幅度调整压紧机构，能有效缩短单件装夹的辅助时间。夹具的所有定位接触面均做了淬火硬化处理，长期批量使用下的磨损量控制在微米级，可保证整批次零件的加工一致性，无需频繁调整定位尺寸。在实际生产场景中，这类专用夹具可将调节阀零件的装夹找正时间压缩到通用卡盘的五分之一，同时关键密封面的同轴度公差可稳定控制在0.02mm以内，完全满足中高压压力调节阀的装配精度要求，避免后续装配过程中出现密封面泄漏、阀芯卡滞等质量问题。
