50毫米规格小型离心鼓风机结构设计

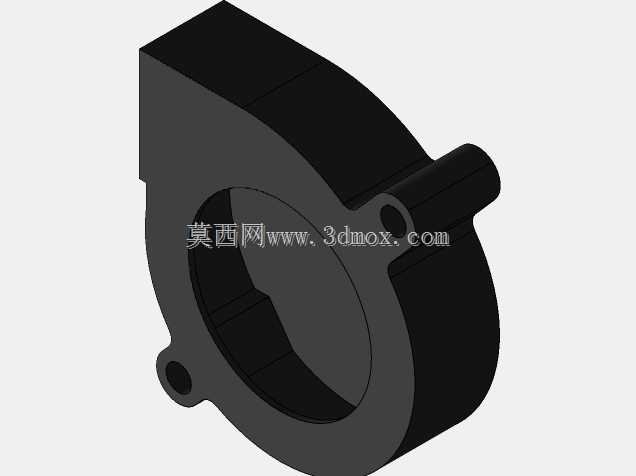

这款小型离心鼓风部件，核心适配桌面级3D打印设备的散热送风需求，同时也可嵌入小型电子机柜、便携式通风检测设备、微型气路循环系统中承担定向送风职能，在紧凑安装空间内完成稳定的气流输送作业。从结构设计逻辑来看，整体采用蜗壳式流道构型，进风侧为大口径圆形敞口结构，可直接对接设备内部的发热区域，将环境冷空气直接导入流道，通过叶轮旋转产生的离心力将气流从侧向的圆柱形出风口增压送出，出风口采用标准圆柱接口，可直接套接柔性通风管，将气流精准引导至喷头、加热床这类需要持续控温的核心部件位置。外形尺寸控制在50毫米级的边界范围内，整体轮廓为类圆形蜗壳结构，侧向延伸的出风口不会额外占用过多安装纵深，蜗壳本体上预留了两个带通孔的安装吊耳，分别位于蜗壳的斜下与斜上侧位置，安装孔位的中心距经过匹配校准，可直接通过M3规格螺丝固定在设备的钣金或塑料安装支架上，不需要额外设计转接固定件，能有效压缩整机的装配工序。设计过程中重点考量了小尺寸下的流道效率，蜗壳的型线采用渐开线平滑过渡，避免流道内出现直角拐点造成的风阻损耗，在有限的体积内尽可能提升送风压力，同时降低气流湍流产生的运行噪音，适配桌面设备对低运行噪音的使用要求。壳体采用一体化结构设计，减少拼接缝隙带来的风压泄漏问题，叶轮与壳体之间预留了合理的转动间隙，既避免运转过程中出现刮擦卡顿，也不会因为间隙过大造成回流损失。在安装边界适配方面，整体厚度控制在紧凑区间，可嵌入厚度有限的设备夹层中，出风口的朝向可根据实际安装需求调整固定角度，两个安装吊耳的位置对称度经过校核，固定后不会出现重心偏移导致的运行震动问题，适配各类小型电子设备、桌面制造设备的紧凑安装场景，能够在有限的装配空间内提供稳定的定向增压送风，满足小空间内的空气循环、散热冷却、微量气路输送的实际使用需求。
