折弯管路限位固定安装基座结构

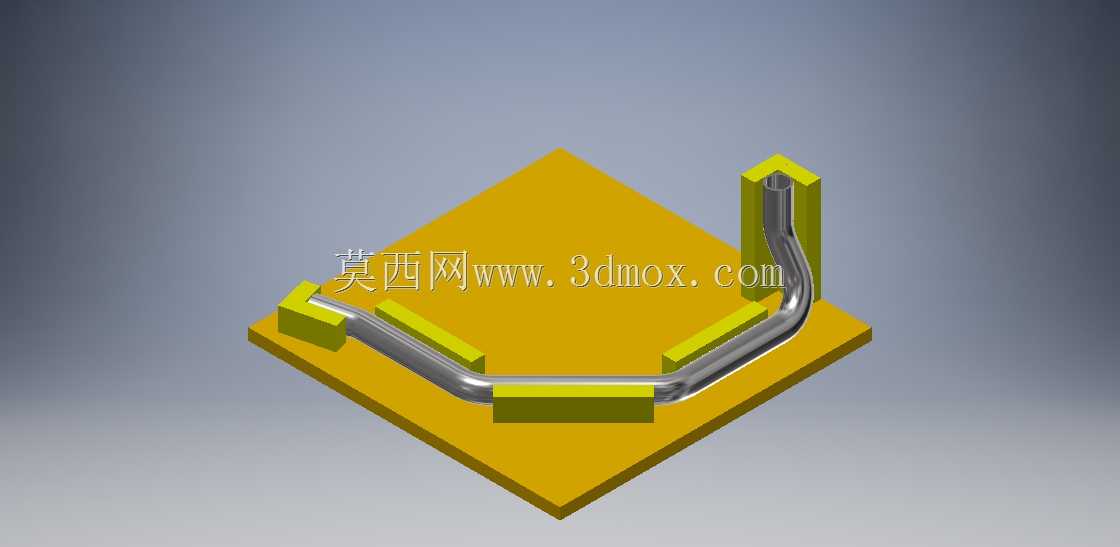

在流体输送、气动控制、液压动力系统的现场布管作业中，管路固定装置是保障管线排布规整、规避运行振动磨损的核心基础构件，这套固定结构主要针对带90度折弯走向的金属硬管做定位约束，适配车间设备内部、液压站周边、气动控制回路等多场景的布管需求。从结构设计逻辑来看，整套固定件以方形安装底板作为承载基础，底板上设置的五处限位凸块完全匹配折弯管路的走向轮廓，分别对应管路的水平入段、折弯过渡段、垂直出段的外壁贴合位置，凸块的内侧面做了与管路外径匹配的圆弧过渡处理，安装时管路可直接嵌入凸块形成的限位槽内，无需额外焊接管卡或做复杂的捆扎固定，能大幅缩短现场布管的装配周期。考虑到实际安装场景的边界限制，方形底板的四个角预留了标准安装孔位，可通过螺栓直接固定在设备机架、安装墙面或预制支架上，底板厚度满足常规工业场景的承重要求，不会因管路长期振动出现底板变形的问题；凸块的高度设置覆盖管路外径的三分之二，既保证足够的限位抱紧力，避免管路受流体冲击出现轴向窜动或径向偏移，也不会因凸块过高增加不必要的安装空间占用，整体安装后的外轮廓边界规整，不会与周边其他管线、设备部件产生干涉。实际使用中，这套固定结构可有效约束折弯管路的形变余量，当管路内部通入带压流体产生管路震颤时，多点位的限位凸块可将振动力均匀分散到底板上，避免管路折弯处因长期应力集中出现开裂、渗漏的问题，同时规整的排布方式也方便后期运维人员快速梳理管路走向，排查管线故障。设计阶段针对管路折弯处的曲率半径做了适配优化，凸块的排布位置避开了管路折弯的应力集中区，不会在固定过程中对管路外壁造成额外的挤压损伤，同时预留的安装间隙也可适配管路因温度变化产生的微量热胀冷缩形变，避免长期使用后管路出现卡滞变形的问题。
