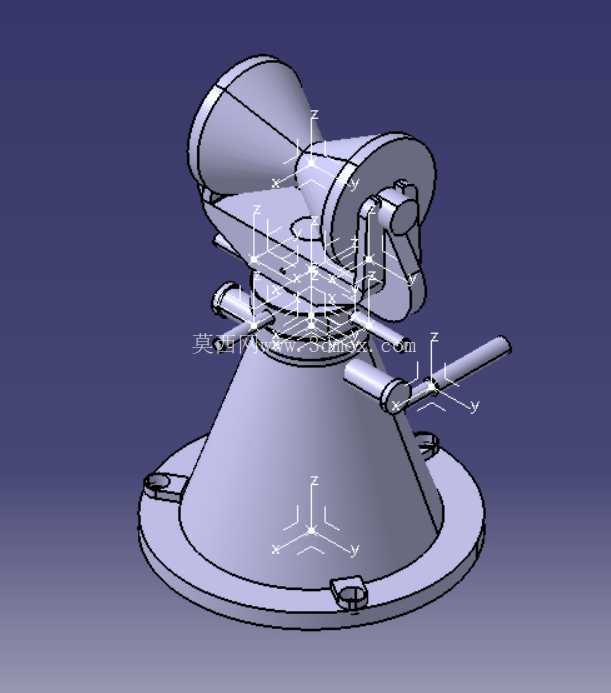

锥座式多自由度可调库存支撑装置

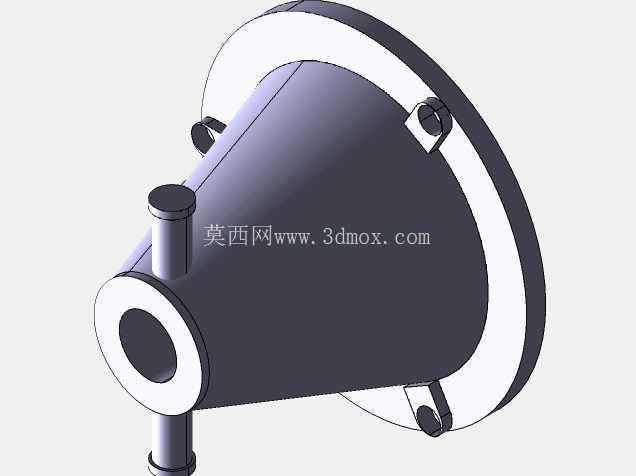

　　该支撑装置主要面向生产车间物料暂存、工位旁工件周转存放场景设计，可适配轴类、盘类、小型异形结构件的临时承托需求，替代传统木质垫墩、简易焊接支架，解决常规存放架无法适配异形工件、支撑点不可调导致的工件磕碰、放置不稳问题。装置底部采用带安装孔的法兰式锥台结构，锥台大端直径根据常规工位旁安装空间设定，可直接通过膨胀螺栓固定在车间水泥地面，或是通过压板锁紧在工作台T型槽上，安装边界预留足够的扳手操作空间，无需额外加工适配转接板，单套装置可承载120kg以内的中小型工件，满足常规机加工件、装配组件的临时存放承重要求。

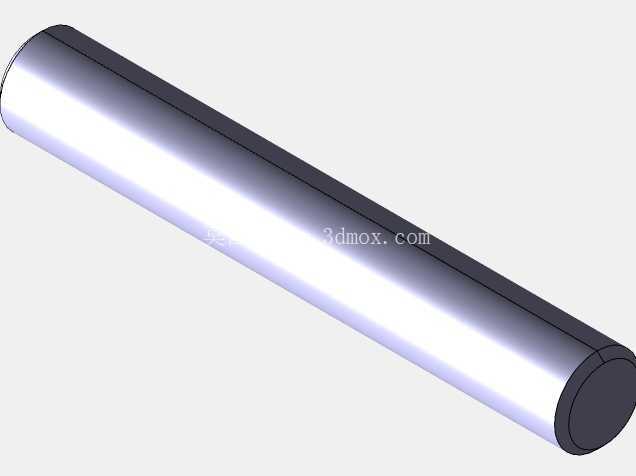

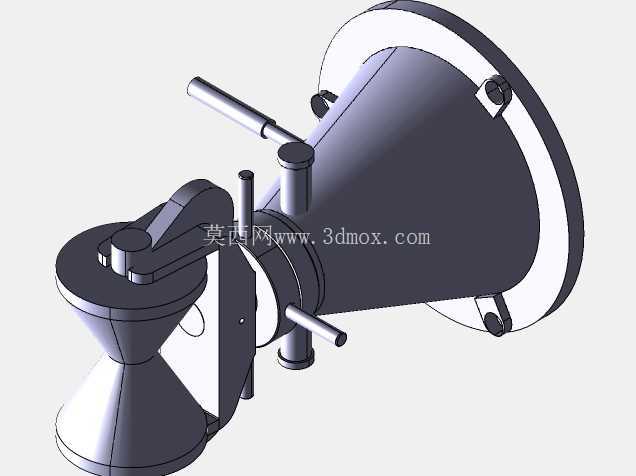

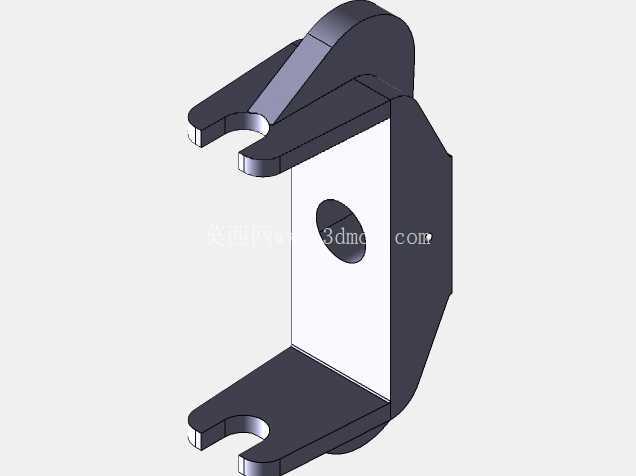

　　上部支撑组件采用多段铰接结构，每处铰接节点都配备锁紧销结构，可根据待存放工件的外形轮廓调整支撑臂的伸出角度、旋转方位，支撑臂末端设置圆弧托块与压杆结构，托块表面做圆弧倒角处理，避免划伤工件加工面，压杆可快速扳动实现工件的锁紧与松脱，取放工件时无需额外拆装紧固件，单人即可完成操作。设计过程中优先考虑了车间现场的使用工况，锥台主体采用渐变壁厚结构，底部壁厚大于上部，保证整体支撑刚性的同时减少不必要的材料冗余，铰接轴的配合间隙控制在0.05mm以内，避免调整后出现支撑臂下垂、定位偏移的问题，所有活动节点都预留了润滑脂注油孔，可定期加注润滑脂减少磨损，适配车间多粉尘、多油污的使用环境，延长装置使用寿命。

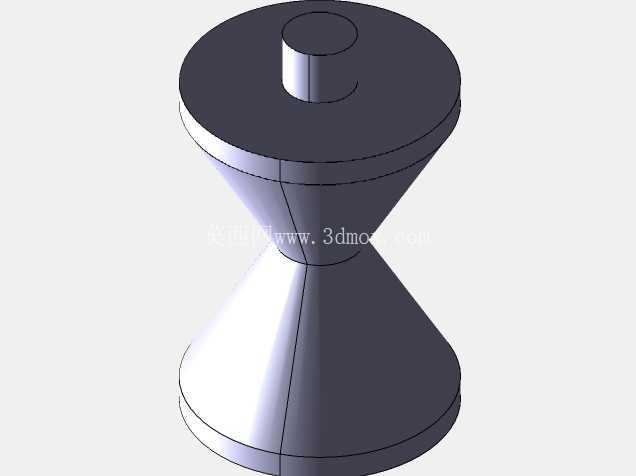

　　支撑臂的调节范围覆盖水平方向360度旋转，垂直方向0到75度俯仰调整，可适配不同重心位置的工件存放，当存放重心偏置的工件时，可调整对应侧支撑臂的伸出长度，让整体重心落在锥台底座的支撑范围内，避免装置侧翻。底座法兰上的安装孔采用长圆孔设计，可抵消地面安装孔的位置误差，降低现场安装的打孔精度要求，安装时无需反复调整孔位，单套装置的安装时间可控制在15分钟以内。装置上部的托块可根据待存放工件的外形快速更换，目前配套的圆弧托块适配直径30mm到120mm的轴类工件，更换平托块后可承托盘类、板类工件，无需更换整套支撑装置，降低车间工位器具的配置成本。

　　在实际使用场景中，该装置可布置在数控机床旁，用于临时存放待加工的毛坯件或是已加工完成的成品件，避免工件直接放置在地面上沾染切削液、铁屑，也可布置在装配工位旁，用于承托待装配的组件，减少装配人员的工件搬运距离，提升装配效率。铰接节点的锁紧结构采用偏心锁紧原理，扳动锁紧手柄即可实现节点的锁死与松开，锁紧后支撑臂的位置偏移量不超过0.1mm，不会因为工件的重力作用出现缓慢下滑的情况，保证存放过程的稳定性。锥台表面做喷塑处理，可抵御车间常见的切削液、润滑油腐蚀，不会因为长期使用出现锈蚀卡滞的问题，所有外露的金属棱边都做了R2以上的倒角处理，避免操作人员取放工件时被划伤，符合车间工位器具的安全设计要求。
