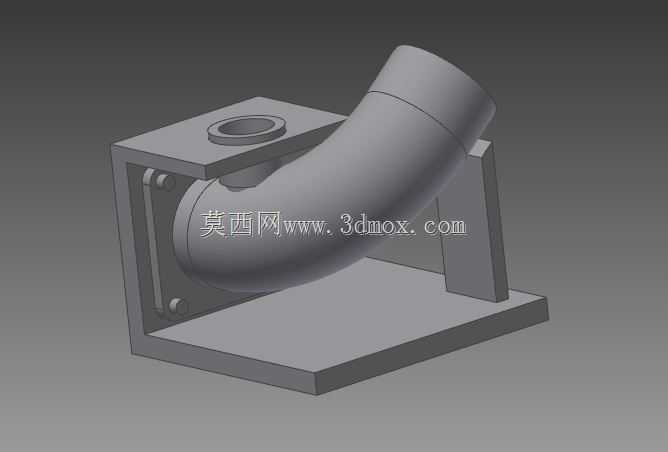

带法兰接口侧通90度弯管夹具结构

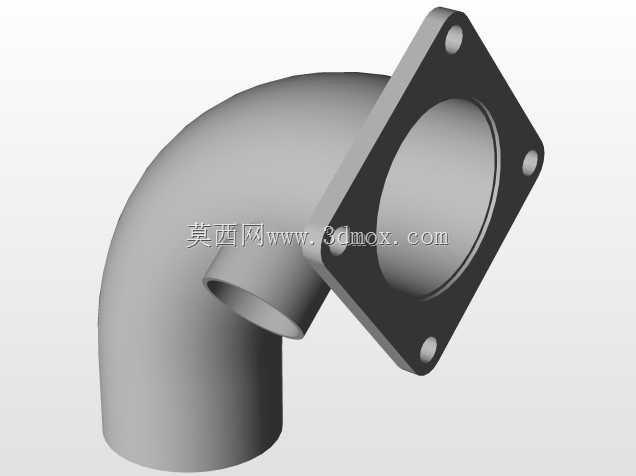

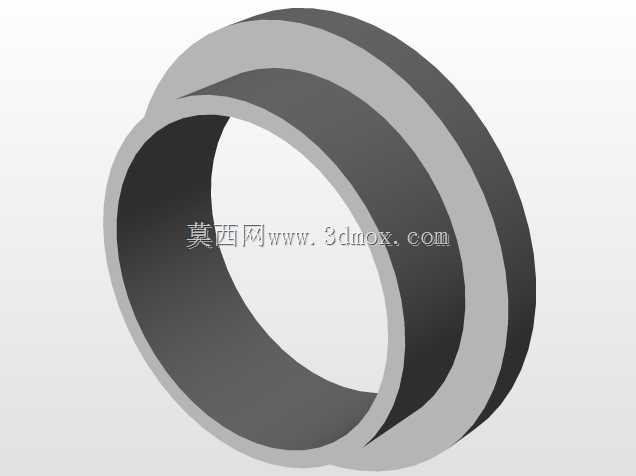

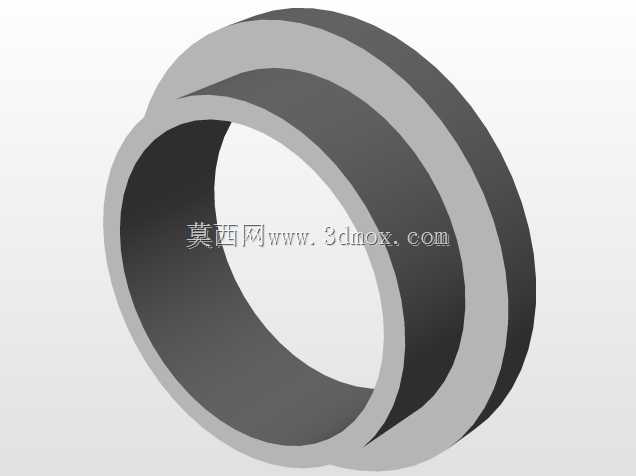

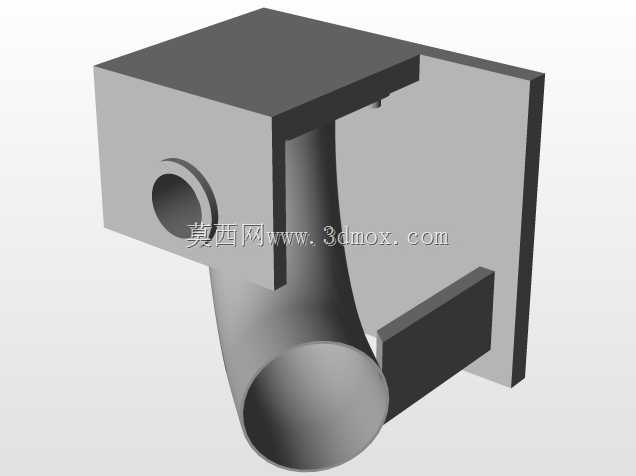

　　在流体输送管路的布设与装配场景中，这类带方形法兰接口的侧通90度弯管结构，常被用于管路走向需要直角转向、同时需要预留支路接口的工位，比如车间压缩空气管路分支、小型液压系统的油路转向、除尘设备的风道接驳等场景，相比标准等径弯头，它自带的侧通小口可以直接接驳压力表、泄压支路或者小流量旁通管路，不需要额外加装三通接头，能减少管路连接节点，降低泄漏风险。从结构设计来看，主体弯管采用大曲率圆弧过渡，内壁光滑无突变台阶，流体经过转向时的阻力损失更小，不会出现直角弯头容易产生的涡流紊流问题，适合对流体压降有要求的输送场景。端部的方形安装法兰做了加厚处理，四个角预留了螺栓过孔，孔位做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出法兰表面，保证法兰和对接面的完全贴合，密封性能更稳定；法兰和弯管主体的衔接位置做了圆角过渡加强筋，避免管路受外力震动时在衔接处产生应力集中断裂的问题。侧通接口的轴线和弯管其中一端的轴线垂直，接口内径做了公差收窄，和外接支管采用过盈配合或者卡套连接时，同轴度更容易保证，不会出现支管装歪导致的密封失效问题。

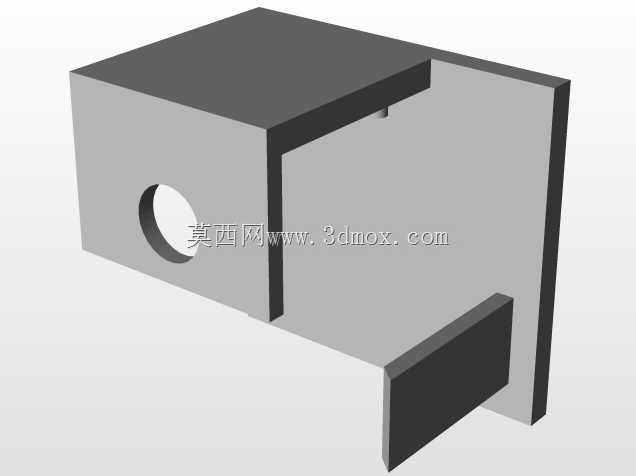

　　安装边界方面，方形法兰的对角线尺寸要大于弯管外径，安装时需要在对接面预留至少超出法兰外沿5mm的操作空间，方便螺栓的穿入与紧固；弯管的转弯半径为管径的1.5倍，安装时要注意避让周边的其他管路或者结构件，转弯段的外侧不能有刚性干涉，避免管路受热膨胀时没有形变空间产生挤压应力。这类结构在做三维建模时，要重点关注法兰螺栓孔的位置度公差，四个孔的中心连线要和法兰端面完全平行，和弯管轴线的垂直度误差需要控制在0.1mm以内，否则安装时会出现螺栓无法穿入、法兰贴合不严的问题；弯管内壁的曲面要做连续曲率检查，不能出现局部凹陷或者凸起，否则流体经过时会产生异常噪音和压降。

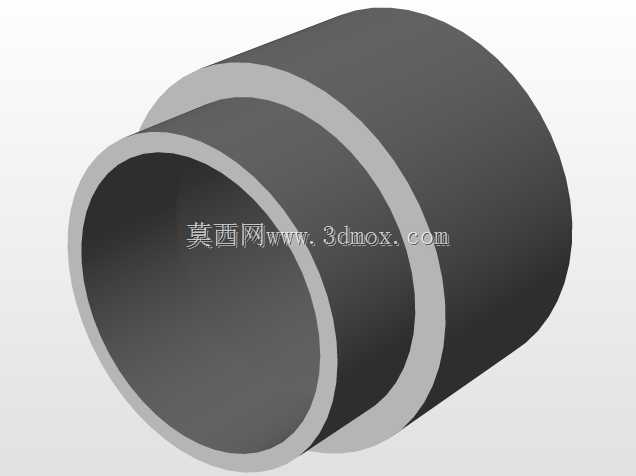

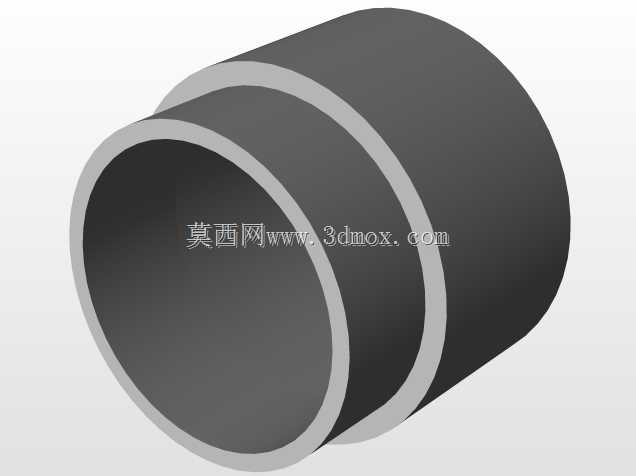

　　侧通接口的端面要和弯管主体的外壁做完全相切融合，焊接或者一体成型时不会出现缝隙残留，输送有杂质的流体时也不会在衔接位置积留杂物造成堵塞。实际选型使用时，要根据输送介质的压力等级选择对应的壁厚，低压气体输送可以选用较薄的壁厚降低成本，高压液体输送则需要加厚弯管和法兰的衔接位置，同时法兰的密封面要根据密封形式做对应的加工，比如用平垫密封就加工成光面，用O型圈密封就要加工对应的密封槽。另外弯管的两个直通端接口可以根据对接需求做成外螺纹、快插或者焊接坡口形式，适配不同的管路连接标准，不需要额外加装转接头就能直接和现有管路对接，减少装配工作量。

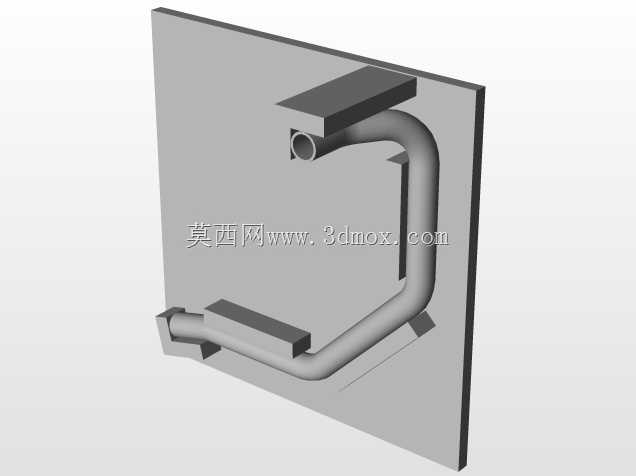

　　在做管路排布设计时，这类带侧通的弯管可以直接替代原来的弯头加三通的组合，节省管路安装空间，尤其适合设备内部管路排布紧凑的场景，比如小型液压站的内部油路、自动化设备的气路走线，都能通过这类集成化的管路零件减少装配节点，提升管路系统的可靠性。建模过程中还要注意弯管部分的拔模角度，如果是采用铸造工艺生产，外壁要留不小于1度的拔模斜度，内壁的脱模斜度可以适当放大，方便铸件脱模；如果是采用型材弯制后焊接法兰的工艺，就要控制弯制时的椭圆度误差，弯管截面的圆度误差不能超过管径的3%，否则和法兰焊接时会出现对接缝隙，影响焊接强度和密封效果。侧通接口的位置要根据实际使用需求调整，一般设置在弯管转弯段的外侧，距离法兰端面的距离要保证外接支管的安装操作空间，不能和法兰螺栓的紧固位置产生干涉，否则安装支管时扳手没有操作空间，后期维护也不方便。
