十字轴式双节万向传动联轴器结构

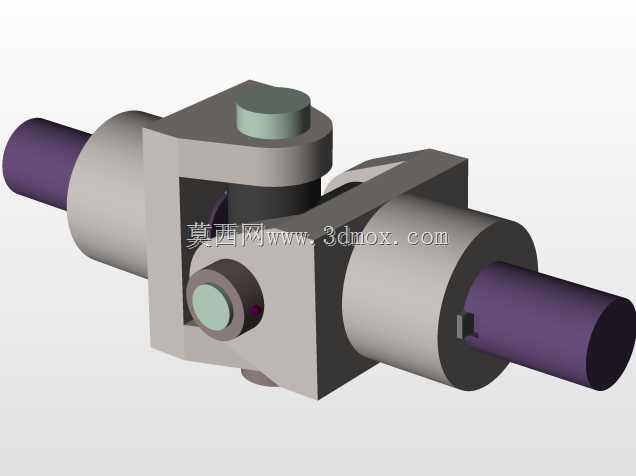

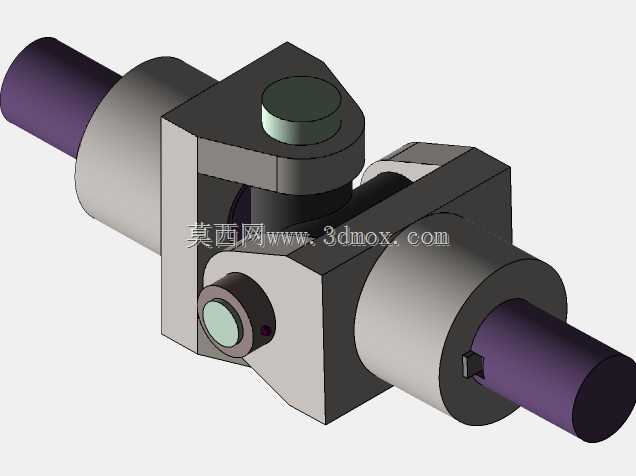

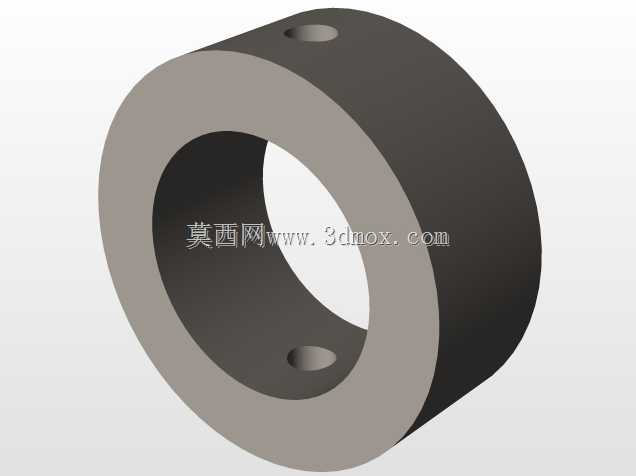

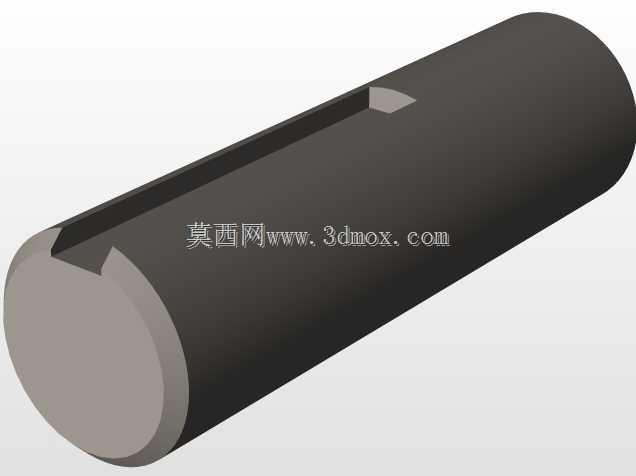

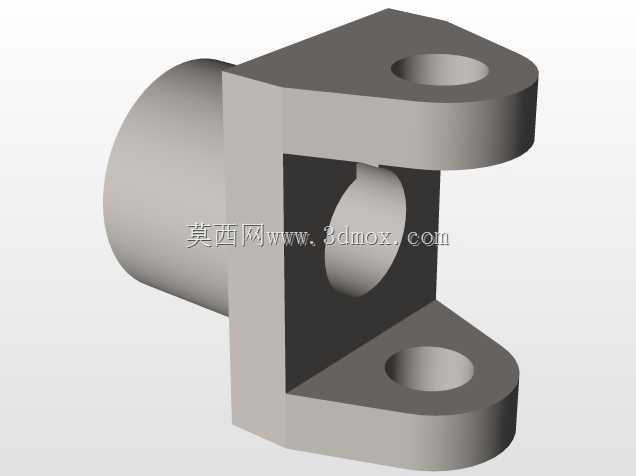

在各类存在轴系偏角的传动场景中，这类双十字轴结构的万向联轴器是解决两轴不同心传动问题的核心部件，常见于机床进给轴传动、轻工设备动力传输、实验台架动力接驳、小型输送线驱动端等工况，能够补偿两轴之间存在的径向、角向以及轴向安装偏差，避免硬连接状态下轴系因安装对中误差产生的附加弯矩，大幅降低轴承、轴端密封件的异常磨损概率。从结构设计逻辑来看，该联轴器采用分体式十字轴铰接结构，两端轴头分别与主动轴、从动轴通过键连接实现周向固定，十字轴与两端叉形接头之间设置有转动副，单节万向节可实现最大约35度的角向补偿，双节串联的结构能够保证在存在安装偏角的工况下，尽可能降低从动端的转速波动，让动力传输更平稳。设计过程中需要重点关注叉形接头的铰接孔同轴度、十字轴轴颈的表面硬度，两个叉形接头的开口方向在装配时需要保持相位一致，否则会出现从动轴转速周期性波动，引发传动振动。从安装边界来看，两端轴头的直径适配常规同规格的输出轴孔径，联轴器整体的回转外径需要匹配安装空间的径向安全距离，避免运转过程中与周边护罩、机架结构发生干涉，轴向安装长度需要预留一定的窜动间隙，适配轴系热胀冷缩产生的轴向位移。这类联轴器在传递额定扭矩范围内，不需要额外的润滑维护结构，铰接部位的配合间隙控制在合理区间，既保证转动灵活性，又不会因为间隙过大产生传动回差，对于传动精度要求不算极高的通用传动场景，该结构的可靠性远高于弹性套柱销联轴器，尤其是在存在持续角向偏移的工况下，不会出现弹性元件疲劳损坏的问题，使用寿命更长。在建模过程中，所有零件的配合公差都按照通用机械传动的公差等级选取，叉形接头的铰接孔与十字轴轴颈采用间隙配合，轴头与被连接件的键槽尺寸符合通用传动件的标准规格，不需要额外定制非标准连接件，选型替换时可以直接匹配同规格的标准轴系，不需要对原有设备的安装结构做改动。
