带安装基座的单轮缘行走滚轮结构

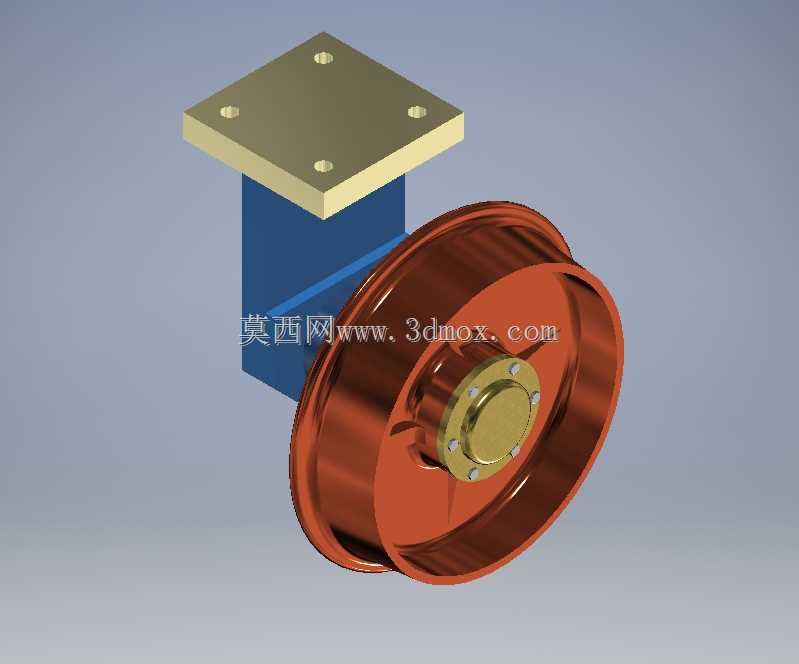

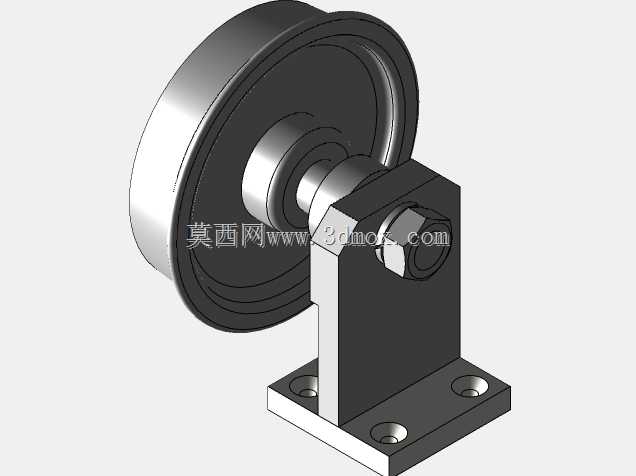

该滚轮结构多用于有轨行走类设备的走行端，常见于车间轻型输送线的移动工位、小型起重设备的行走端、仓储巷道堆垛设备的底部导向走行部位，也可适配小型轨道巡检设备的走行机构，承担设备整体重量承载同时沿预设轨道完成定向移动，避免走行过程中出现脱轨、偏移问题。从结构设计来看，整体分为上部安装基座与下部滚轮主体两部分，上部安装基座采用方形法兰板式结构，法兰板上预留四个对称布置的安装孔，可通过螺栓直接与上方设备的机架底部连接固定，法兰板下方设置方形支撑立柱，作为滚轮与安装基座之间的传力结构，将上方设备的载荷均匀传递至滚轮轮体，立柱与法兰板、滚轮支架之间采用刚性连接，保证承载过程中不会出现结构形变错位。滚轮主体采用单轮缘结构设计，轮缘凸起于轮面一侧，可在行走过程中卡在轨道侧面起到限位导向作用，轮面采用宽幅平面设计，与轨道顶面接触面积更大，单位面积承压更小，能有效降低轮面与轨道的磨损速率，延长部件使用寿命。滚轮中心设置轮毂连接结构，通过周向布置的紧固件将轮毂与轮体固定，轮毂内可适配安装轴承组件，与固定心轴配合实现滚轮的顺畅转动，减少转动过程中的摩擦阻力。设计过程中需要重点匹配安装法兰的孔位尺寸与上方设备的安装接口，保证安装时无需额外加工转接板即可完成装配，同时要核算支撑立柱的截面尺寸与高度，确保在额定载荷下不会出现失稳变形，轮缘的高度需要适配所用轨道的侧边高度，既要保证足够的限位防脱能力，又要避免轮缘过高与轨道固定件发生运动干涉。滚轮的宽度尺寸需要匹配轨道顶面宽度，保证轮面与轨道有足够的接触支撑面，同时控制整体轮组的总宽度，避免占用过多设备底部的安装空间。实际应用中该类滚轮的运行速度普遍较低，多为间歇式工作制，因此结构设计上优先保证承载可靠性与安装便捷性，转动部位预留润滑加注空间，方便日常维护保养，轮体与基座的连接部位做加强处理，应对启动、制动过程中产生的冲击载荷，避免长期使用后出现连接松动问题。
