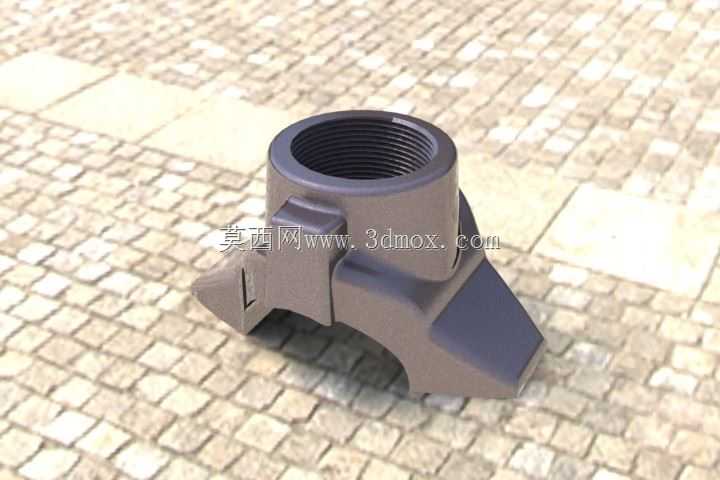

内螺纹三爪式快接管道接头结构

这类带内螺纹的三爪式管道接头，常应用在低压流体输送管路的快速接驳场景，比如车间压缩空气分支管路、小型给排水临时管线、农用灌溉支管的快速对接作业中，相比传统丝扣缠生料带的连接方式，它能大幅缩短管路拆装的时间，在需要频繁改线、临时接驳的作业场景里实用性很强。接头主体上部为标准内螺纹通孔，可直接与同规格外螺纹硬管端旋合，螺纹段的深度经过适配设计，既保证旋合后足够的密封咬合长度，又不会因螺纹过深导致接头整体高度冗余，占用过多管路安装空间。下部的三爪式卡扣结构是整个接头的核心功能部分，三个均匀分布的卡爪沿接头主体周向120°排布，卡爪内侧做了适配对接端凸缘的卡槽弧度，对接时只需将对接管端插入接头下部，旋转卡爪即可让卡槽卡入对接端的限位凸缘，配合内置的密封胶圈就能实现无额外密封件的紧固连接，无需额外工具即可完成徒手操作。设计阶段首先确定了上部内螺纹的通径与常用低压流体管路的主流通径匹配，卡爪的开合角度做了限位设计，避免卡接时过度旋转导致卡爪脱出或对接端压损，接头主体的外壁做了局部加厚的加强筋结构，对应三个卡爪的安装位置，抵消卡接锁紧时产生的径向应力，避免长期使用后主体出现开裂变形。安装边界上，这类接头的上部螺纹端旋入外螺纹管件时，需保证对接外螺纹的有效长度不小于接头内螺纹深度的三分之二，下部卡接端需要预留至少一个卡爪宽度的操作空间，方便徒手旋转卡爪完成锁紧动作，接头整体的径向最大尺寸出现在三个卡爪的外端位置，排布管路时需要避开相邻管线或安装壁面，预留足够的旋转操作余量。卡爪与主体的连接采用销轴铰接结构，销轴的装配公差控制在小间隙配合范围，既保证卡爪转动顺畅无卡滞，又不会因间隙过大导致卡接后出现径向窜动，影响密封性能。接头的内螺纹入口处做了15°的导向倒角，方便对接外螺纹快速对中旋入，避免硬对中导致的螺纹牙磕碰损伤，下部卡接端的入口同样做了圆弧导向，方便对接管端快速插入接头内部，减少对接时的对位调整时间。
