带轴一体式螺旋齿轮三维结构设计

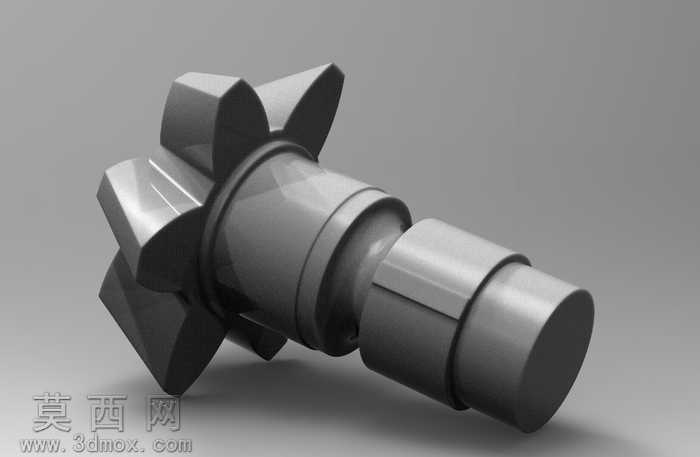

本作品为带轴一体式螺旋齿轮的三维设计成果，建模过程依托三维设计软件完成，整体采用参数化建模思路保障结构尺寸的精准可控。建模阶段首先梳理齿轮与轴体的一体化结构逻辑，将轮齿部分与阶梯轴部分作为连贯整体进行特征搭建，避免分体建模带来的装配误差与结构干涉问题。轮齿部分采用混合命令完成齿形的生成，精准还原螺旋齿轮的齿向倾斜角度、齿廓曲面形态，保证齿面的顺滑过渡，符合螺旋齿轮啮合传动的几何要求，每一个轮齿的齿厚、齿高、螺旋升角参数都经过反复校验，确保齿形参数满足通用传动场景的啮合标准。轴体部分采用阶梯轴结构设计，依次搭建不同直径的轴段，各轴段之间的过渡圆角做了平滑处理，避免应力集中问题，轴段上预留的定位结构特征清晰，可满足后续装配时的轴承安装、轴向定位需求。材质与渲染阶段，整体赋予金属合金钢材质效果，调整材质的粗糙度、反光度参数，还原机械加工金属零件的真实质感，渲染时采用柔和的侧方打光方案，清晰呈现轮齿的曲面转折、轴段的阶梯层次，以及零件表面的机加工纹理质感，让整体渲染效果贴近真实工业零件的视觉表现。结构设计上采用齿轮与轴的一体化结构，相比分体式装配的齿轮轴结构，具备更高的同轴度，可减少传动过程中的偏心振动，提升传动稳定性，适合中等载荷的机械传动场景使用。建模过程中对各特征的父子关系做了清晰梳理，方便后续对齿轮参数、轴段尺寸进行调整修改，所有结构特征都保留了完整的建模历史，可直接用于后续的工程图生成、装配干涉检查、有限元分析等后续设计环节，齿面与轴段的衔接位置做了加强过渡处理，提升零件整体的结构强度，避免传动受力时在衔接位置出现断裂风险。
