车辆用耦合连接金属支架结构设计

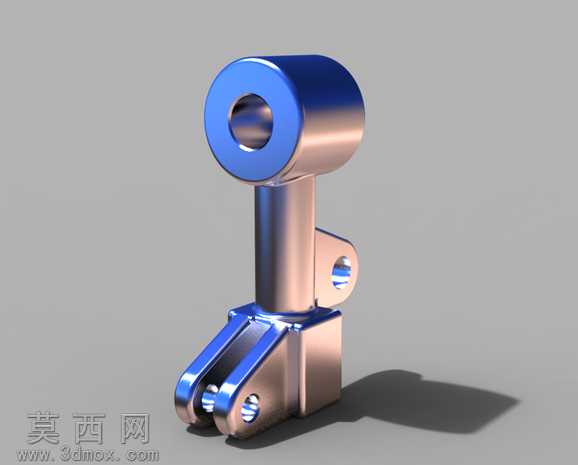

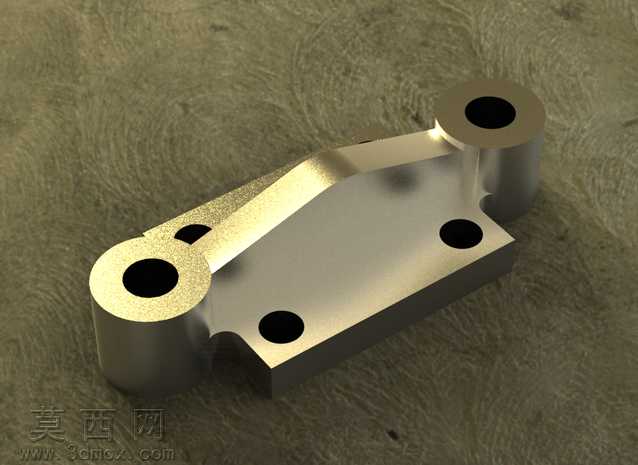

本作品为车辆配套的耦合连接金属支架三维设计，建模阶段采用参数化特征建模思路，先绘制基准平面确定整体安装定位基准，以支架的两个同轴铰接孔为核心定位特征，先拉伸生成两端带铰接套筒的主体基座，再通过拉伸切除完成基座上四个安装通孔的特征构建，其中两个铰接套筒为同轴等径设计，用于实现与对应耦合部件的铰接转动配合，套筒与中间连接板采用大圆角过渡结构，避免应力集中提升结构强度。中间连接板采用变截面斜向支撑结构，根据受力路径优化截面厚度，在保证整体结构刚度的前提下尽可能削减非受力区域的材料厚度，实现轻量化设计目标，连接板边缘做倒角处理，去除锐边提升装配安全性。材质设定采用铸钢金属材质，渲染阶段调整金属材质的粗糙度参数至0.3左右，添加细微的金属颗粒纹理模拟铸钢件的表面质感，打光采用三点布光方案，主光源从斜上方45度投射，突出金属表面的高光反射与结构棱线，辅助光源补亮暗部区域避免阴影过死，环境光添加微弱的暖色调反射，还原金属材质的真实质感。结构设计上充分考虑装配需求，四个安装通孔的位置度严格按照车辆安装点位的坐标设定，孔边做沉头设计适配内六角螺栓的安装，铰接套筒的内孔预留轴承安装间隙，可直接适配标准滚针轴承实现转动配合，支架整体的受力路径经过优化，铰接部位的载荷通过斜向支撑筋直接传递到安装平面，避免局部应力过大导致结构变形，整体结构紧凑，安装定位精准，可直接用于车辆耦合机构的装配验证与结构受力仿真分析。
