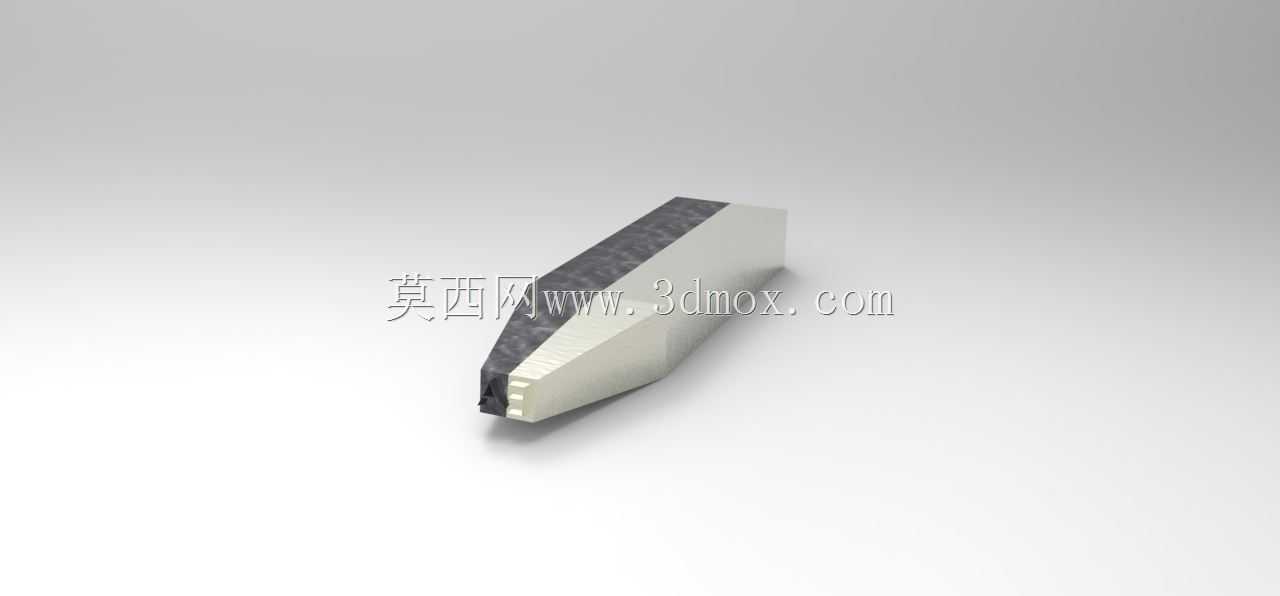

车轮标识专用钢质打标冲头结构设计

在商用车、乘用车车轮生产的终检工序中，每只成品轮辋都需要在指定非加工面压印永久性标识，涵盖生产批次、材质等级、载荷参数、合规标识等内容，这类标识无法通过喷涂、粘贴实现，必须依靠刚性冲头在轮辋表面完成冷压印记，钢轮打标冲头就是适配这类工位的核心执行零件。从实际产线适配来看，这类冲头需要直接安装在气动或液动打标机的执行端夹座内，安装段采用规整的矩形截面设计，夹持面做了精磨处理，保证装夹后无偏斜，冲头伸出夹座的长度控制在合理范围，既避免压印过程中冲头与轮辋曲面发生干涉，也保证压印力传递的直线性，不会出现标识深浅不均、字符边缘塌陷的问题。冲头的工作端采用渐变收窄的楔形结构，字符刻印区域做了局部硬化处理，硬度控制在适合冷压钢材的区间，既保证长期压印不出现崩刃、磨损，也避免硬度过高导致冲头受冲击断裂。设计过程中首先要匹配轮辋的曲面弧度，冲头工作端面并非完全平面，而是带有与轮辋表面曲率匹配的微小弧面，保证压印时整个字符区域同时接触轮辋表面，不会出现字符一端过深一端过浅的情况。冲头的字符排布严格对应车轮标识的规范要求，字符间距、字高都符合行业标识标准，压印后字符清晰可辨，不会出现连笔、缺划问题。从安装边界来看，冲头的夹持段尺寸适配常规打标设备的标准夹头，不需要额外定制转接工装，更换时直接松开夹座螺丝即可完成替换，单只冲头的维护更换时间不超过两分钟，适配产线快换需求。冲头的非工作段做了发黑防锈处理，避免车间潮湿环境下出现锈蚀，影响装夹精度。在实际使用中，这类冲头需要承受每秒数次的高频冲击载荷，因此内部材质的金相组织均匀性要求较高，不存在内部应力集中点，避免长期冲击下出现横向断裂。冲头的过渡区域采用大圆角过渡，避免应力集中在截面突变位置，提升整体抗疲劳性能。针对不同厚度的轮辋板材，冲头的字符凸起高度做了针对性设计，压印深度控制在板材厚度的合理占比内，既保证标识永久留存不会因磨损消失，也不会因为压印过深导致轮辋局部出现应力集中、影响结构强度。在打标工位的调试过程中，冲头的对中基准面做了精磨加工，调试时只需将基准面靠紧夹座定位面即可完成对中，不需要反复调整角度，大幅缩短产线换型调试的时间。
