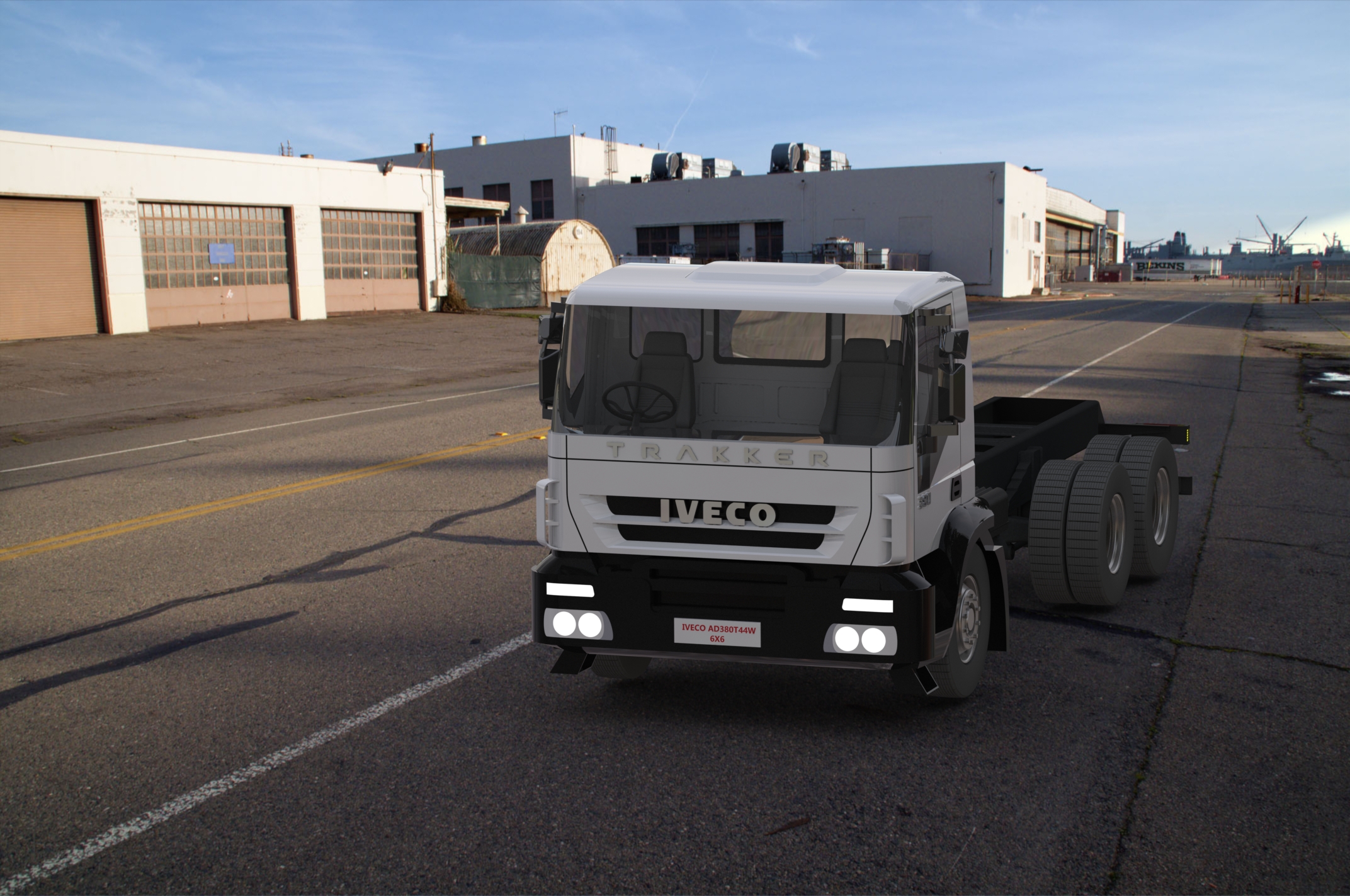

依维柯TRAKKER380重载工程车辆结构设计

　　在工程基建、矿山转运、特种作业配套等场景中，重载运输车辆的结构可靠性直接决定了项目推进的效率与作业安全边界，依维柯TRAKKER系列车型作为面向非铺装路面、重载工况开发的专用作业底盘，其结构设计逻辑始终围绕极端工况下的载荷耐受、通过性保障与改装适配性展开。从整车布局来看，该车型采用非承载式车身结构，梯形高强度钢车架作为核心承载基体，纵梁采用变截面冲压成型工艺，在轴距分布区间内根据载荷传递路径调整板材厚度，前悬架匹配钢板弹簧加液压减震器的组合结构，兼顾铺装路面行驶的平顺性与非铺装路面的冲击耐受能力，后悬架根据重载版本的配置需求，采用多片钢板弹簧加横向稳定杆的结构，能够在满载状态下将路面冲击均匀分散至车架各连接点，避免局部应力集中导致的车架变形问题。

　　在动力舱的结构布局上，设计阶段充分考虑了工程场景下的散热需求与维护便利性，散热器、中冷器、空调冷凝器采用分层叠置的布置方式，预留足够的气流通过间隙，同时在车架两侧预留了辅助液压系统、燃油预热装置、工程作业上装的取力接口，能够直接适配混凝土搅拌、自卸运输、应急救援、油田作业等多种上装改装需求，无需对主车架进行大规模切割改造，大幅降低了专用改装的结构设计成本。驾驶室的结构设计采用四点悬浮式连接结构，在车架与驾驶室之间设置减震阻尼元件，能够有效过滤非铺装路面行驶时的高频振动，降低长途作业驾驶员的疲劳度，同时驾驶室前部的防撞结构采用高强度钢冲压焊接成型，满足商用车碰撞安全的相关标准要求，车门内部设置防撞梁，侧窗与前挡风玻璃采用夹层安全玻璃，在作业现场出现碎石飞溅等情况时能够为驾乘人员提供足够的安全防护。

　　从整车的安装边界来看，该车型的轴距、轮距参数经过多轮工况验证，在满足重载承载需求的前提下，最小转弯半径控制在工程作业场景可接受的范围内，能够在狭窄的工地便道、矿山作业面完成转向与掉头操作，车架上平面的预留安装孔位采用标准化间距设计，上装改装时可以直接通过标准紧固件连接副车架，无需重新钻孔破坏车架的原有应力结构。车辆的进排气系统采用高位布置方案，进气口高度高于常规涉水深度要求，能够在雨季工地、浅滩涉水场景下避免发动机进水故障，排气系统的管路走向避开了上装安装的核心区域，同时预留了尾气后处理装置的安装与维护空间，满足排放相关的结构要求。

　　在底盘附属结构的设计上，燃油箱、尿素箱、蓄电池组的布置充分考虑了轴荷分配的平衡，将重量较大的部件布置在轴距范围内的车架两侧，避免出现前轴或后轴轴荷过载的情况，同时所有附属部件的安装支架均采用与车架同强度级别的钢材制作，连接点设置加强筋结构，能够承受长期颠簸工况下的交变载荷，不会出现支架断裂、部件移位的问题。制动系统采用气压制动回路，双回路设计保证单回路出现故障时仍有足够的制动能力，同时配备排气制动与缓速器安装接口，长距离下坡作业时能够通过辅助制动降低行车制动器的热负荷，避免制动热衰退带来的安全隐患。针对工程场景下的轮胎选型需求，车架轮边的安装空间预留了大尺寸越野轮胎、工程专用轮胎的安装间隙，无需改动轮拱结构即可更换适配不同路况的轮胎，同时轮辋的连接参数采用通用重载商用车标准，便于作业现场的应急维修与配件更换。

　　整车的电气系统采用防水防尘的接插件设计，所有线路的布置均沿车架内侧走线，通过线卡固定在车架纵梁的预留孔位上，避免行驶过程中线路晃动磨损，同时在驾驶室内部预留了上装电气系统的接线端口，改装作业上装时可以直接从预留端口取电、获取车辆运行状态信号，无需重新梳理整车线路，降低了电气改装的故障风险。从结构建模的角度来看，该车型的三维结构需要准确还原各部件的装配关系与运动边界，包括转向系统的转动行程、悬架的跳动极限、传动轴的伸缩余量等参数，在进行上装改装设计时，能够直接通过三维模型验证各部件之间的干涉情况，提前规避实车装配时出现的结构冲突问题，减少改装过程中的试错成本。
