车轮加工产线气动式自动进料输送装置

　　在车轮加工的冲压、机加工、表面处理等连续产线环节，工件的跨工位转运一直是影响节拍稳定性的核心痛点——传统人工上下料不仅需要操作人员在重载工位旁重复完成取放、对位动作，劳动强度大，还容易因为人为对位偏差导致工件装夹误差，甚至在上下料间隙出现设备空等的情况，拉低整线的设备综合效率。这套自动进料装置就是针对车轮类盘状工件的产线转运需求开发的配套单元，直接对接上游工序的出料端与下游加工设备的上料工位，不需要额外搭建复杂的高位输送架，适配现有多数车轮加工产线的地面安装空间。

　　从功能逻辑上看，整套装置采用气动作为核心执行动力，搭配电气控制系统完成动作时序的精准匹配，不需要配置液压站这类需要定期维护油液、存在渗漏风险的动力单元，车间常规压缩空气气源接入即可满足运行需求，日常维护只需要定期检查气动接头密封性、更换三联件滤芯即可，运维成本远低于同负载的液压式进料机构。装置的进料动作分为几个连贯的节拍：待加工车轮从上游辊道输送至接料位后，定位机构先对工件进行径向对中，避免工件偏置导致后续卡滞；随后举升机构将车轮抬升至与下游工位匹配的高度，横向推料机构按照设定的行程将工件平稳推送至下游设备的上料定位台，整套动作完成后各执行机构自动复位，等待下一个工件到位触发下一个工作循环，全程不需要人工介入，能够完全匹配下游加工设备的生产节拍，消除上下料环节的等待浪费。

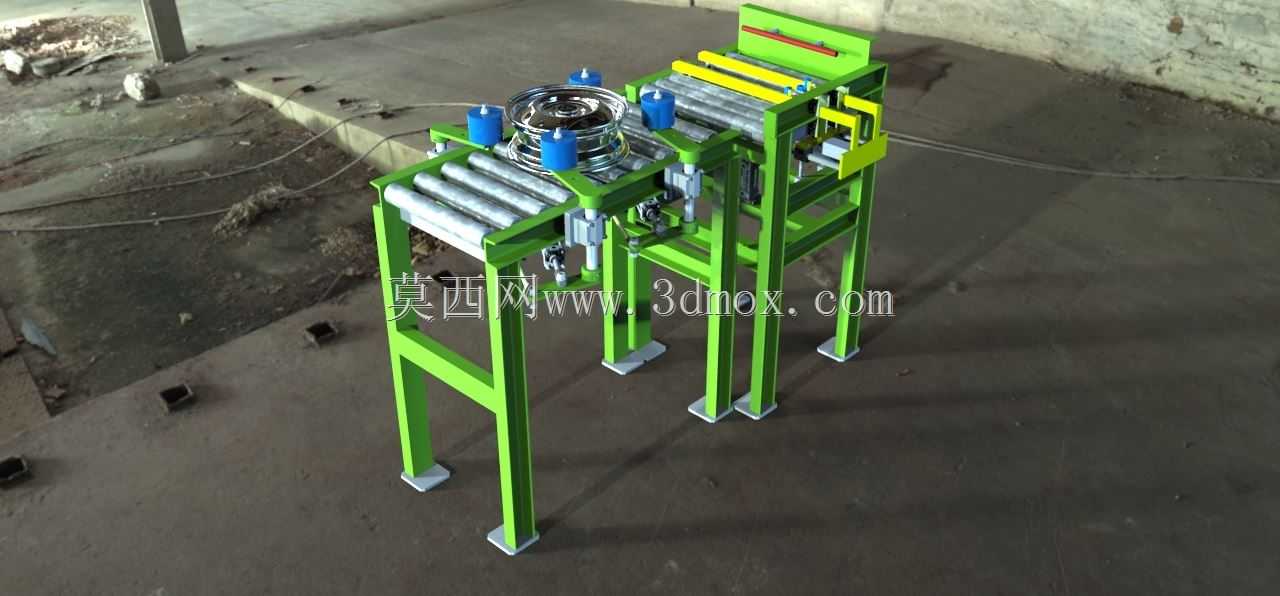

　　设计过程中首先考虑的是现场安装的边界适配问题，整套装置采用方管焊接的分体式机架结构，底部配置可调脚杯，能够直接在现有车间的硬化地面上安装固定，不需要对地面做额外的预埋处理，机架的整体高度控制在1.2米以内，横向安装宽度根据常规车轮的最大直径预留了足够的避让空间，不会和周边的设备护栏、管线桥架产生干涉。针对车轮工件重量偏大、外表面容易磕碰划伤的特点，所有和工件直接接触的定位、推料部位都包覆了聚氨酯缓冲层，推料行程设置了缓冲减速段，避免刚性接触导致工件表面出现磕碰凹痕，影响后续的表面处理质量。气动回路中每个执行气缸都配置了独立的调速阀，可以根据现场实际的工件重量、节拍需求单独调整伸出和缩回的速度，避免动作过快产生冲击，或是动作过慢影响产线节拍。

　　电气控制部分采用常规的IO控制逻辑，预留了和上下游设备的信号交互接口，能够直接接入现有产线的总控系统，不需要单独配置复杂的通讯模块，现场调试时只需要根据上下游设备的动作时序调整各传感器的触发位置、气缸的动作延时参数即可快速投用。装置的两侧预留了安全光栅的安装位，现场安装时可以根据车间的安全规范选配安全防护组件，当有人员误入装置的动作区域时，设备会自动暂停动作，避免安全事故。和传统的步进式输送进料机构相比，这套装置的结构更简洁，没有复杂的链传动、辊道传动组件，不会出现链条磨损伸长、辊道卡滞这类常见故障，针对车轮类盘状工件的进料适配性更强，既可以用于钢制车轮的加工产线，也可以通过调整定位块的间距适配不同直径规格的铝合金车轮加工进料需求，不需要对机架主体做结构性改动，换型调整只需要松动定位块的紧固螺栓，调整到对应尺寸后重新锁紧即可，单批次换型时间可以控制在15分钟以内，适配多规格小批量的车轮生产场景。

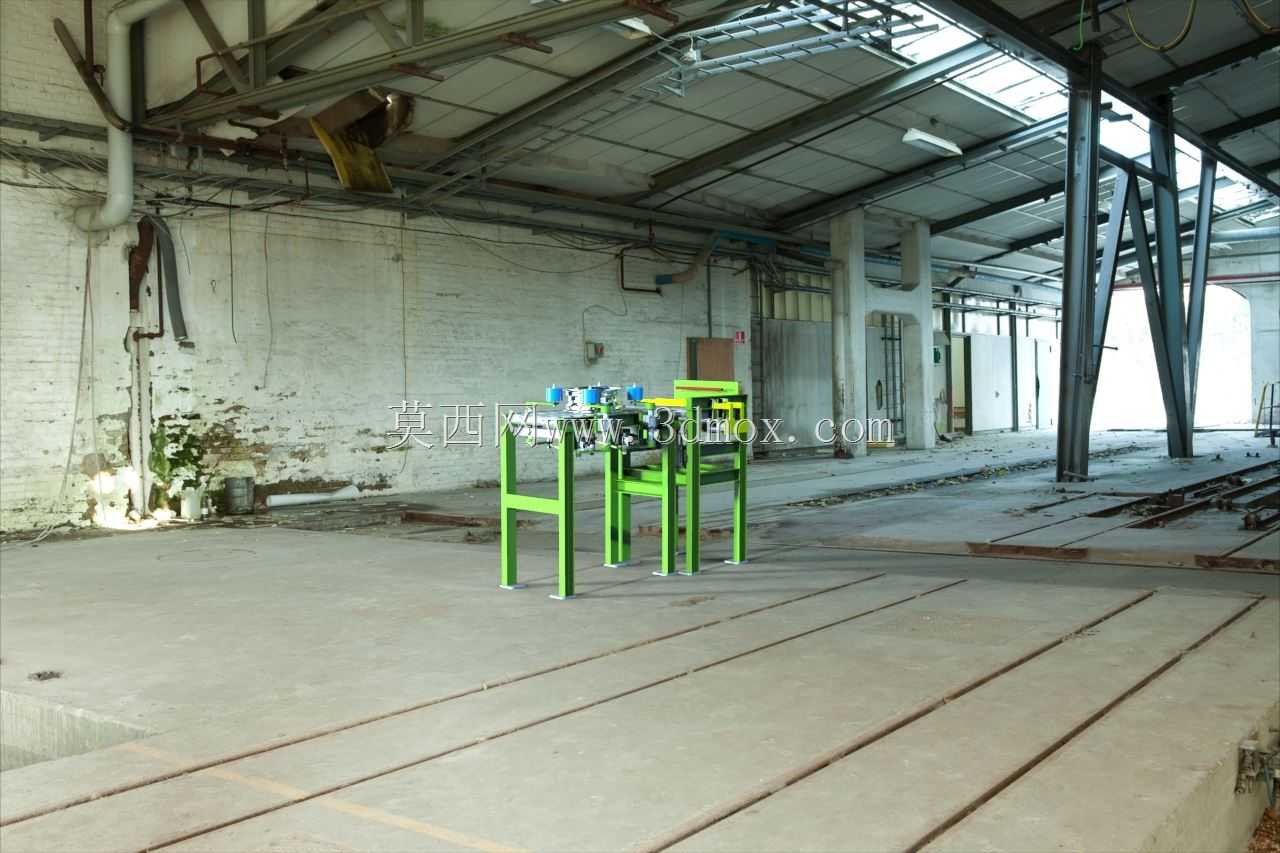

　　在实际的产线布局中，这套装置可以直接布置在冲压机床的进料侧，对接卷料冲压后的车轮毛坯出料端，也可以布置在数控车床的上料端，配合简易的上料台完成毛坯件的自动进料，甚至可以对接表面处理线的上挂工位，完成车轮工件到挂具的自动转移进料，适用场景覆盖车轮加工的多数工序环节。机架的设计充分考虑了车间的日常清洁需求，底部预留了150mm的离地间隙，清扫设备周边的切屑、杂物时不需要挪动设备，不会形成清洁死角；气动元件全部采用标准通用型号，现场出现故障时可以快速更换备件，不需要等待非标定制件的采购周期，最大限度降低设备故障对产线运行的影响。
