重型管道夹持用手动管虎钳结构

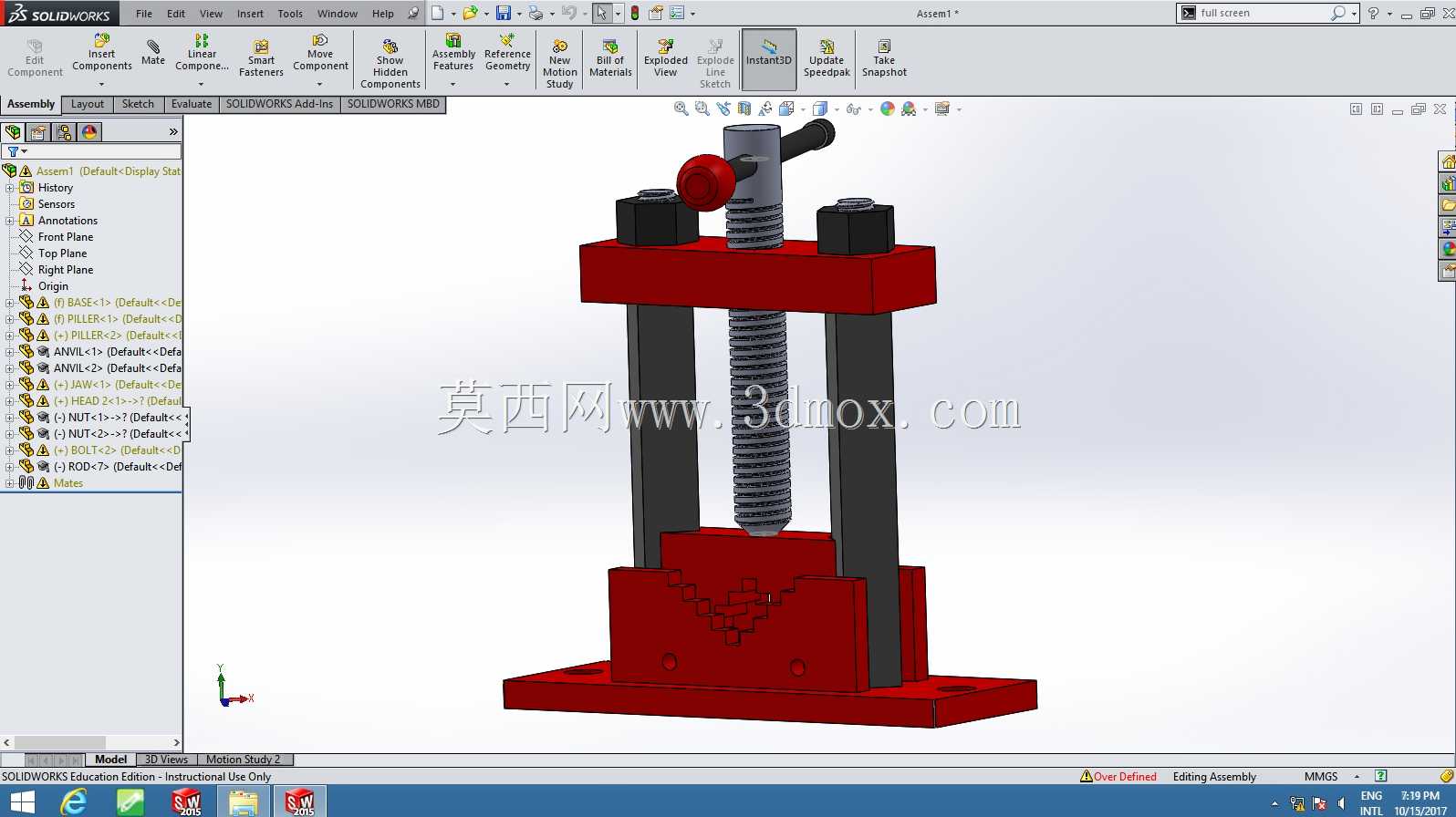

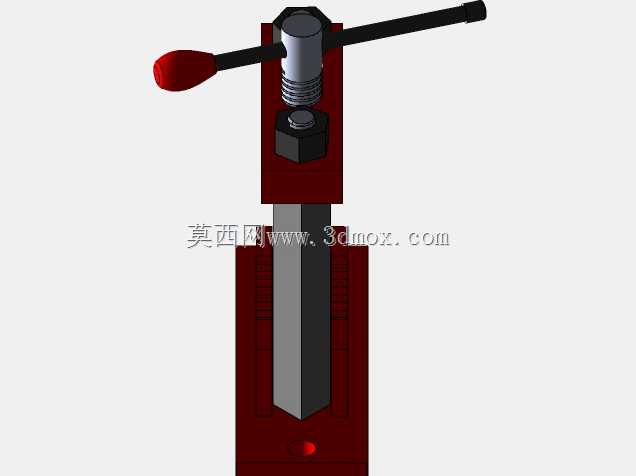

这款手动管钳主要面向管道安装、设备维保、五金加工场景下的圆管类工件夹持作业，在水暖施工、油气管道现场检修、小型机加工工位中，可替代普通台钳完成圆柱形管件的固定，避免平口钳夹持圆管时易打滑、夹伤管壁的问题。从结构设计来看，整体采用立式丝杠进给布局，钳身主体为厚重的铸铁式框架结构，可提供足够的刚性支撑，夹持过程中不会因夹紧力过大出现框架形变；活动钳口通过梯形丝杠与固定钳身连接，丝杠顶端配套加长力臂手柄，手柄末端设置防滑握套，操作人员施加较小的径向力即可通过丝杠放大获得数吨级的夹紧力，适配不同壁厚的金属、硬质塑料管道夹持需求。钳口位置设计有适配圆弧面的齿形咬合结构，齿牙经过淬火处理，咬合深度适中，既可以保证夹持时管件不会随扭矩转动，又不会过度切入管壁造成工件损伤，固定钳身底部预留了工作台安装孔位，可通过螺栓直接固定在标准钳工台台面，安装边界适配常规600-800mm宽度的钳工操作台，不需要额外改造安装基面。设计过程中优先考虑了现场作业的操作便利性，丝杠行程覆盖了常用规格管道的夹持范围，日常作业中不需要频繁调整钳口初始位置即可快速装夹工件，活动钳身与固定导轨之间采用间隙配合，长期使用磨损后可通过侧边的调节镶条调整配合间隙，避免钳口歪斜影响夹持精度。不同于普通轻型管钳的便携设计，这款固定式管虎钳更适合固定工位的长期作业，钳身的配重设计经过优化，夹紧大管径管件时整体重心稳定，不会出现倾翻风险，丝杠传动位置预留了润滑注油孔，日常维护时只需定期注入润滑脂即可保证传动顺畅，延长设备使用寿命。在实际作业中，除了管道类工件，也可通过更换平钳口配件完成规则方形工件的夹持，适配小型工位的多类型加工需求，整体结构没有冗余的复杂部件，所有零部件均为常规机加工可实现的结构，后期维修更换配件成本低，适合加工车间、维保站点、管道施工班组作为常规工装配置。
