钢制车轮成型用钢轮模具零件结构

项目分类:3D模型 发布时间:2021-09-07 ID:265581
  • 钢制车轮成型用钢轮模具零件结构
  • 钢制车轮成型用钢轮模具零件结构

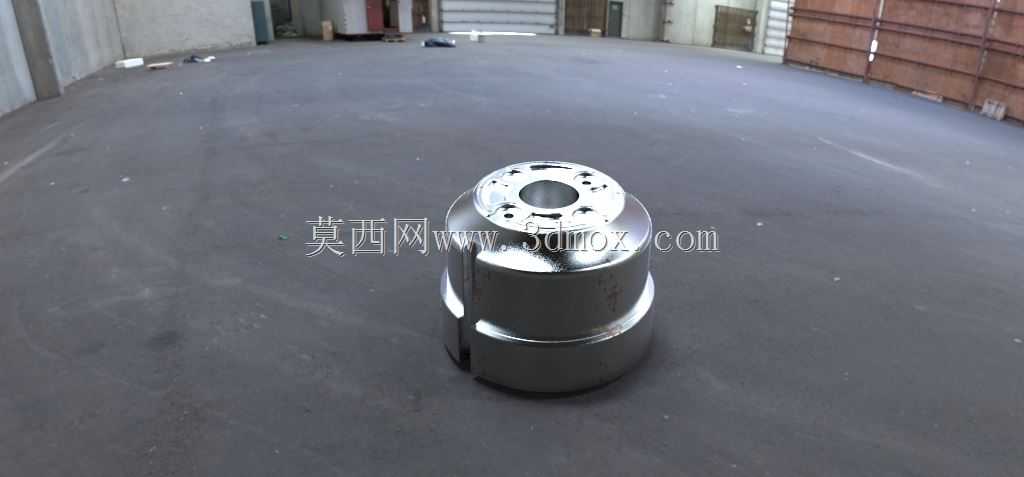

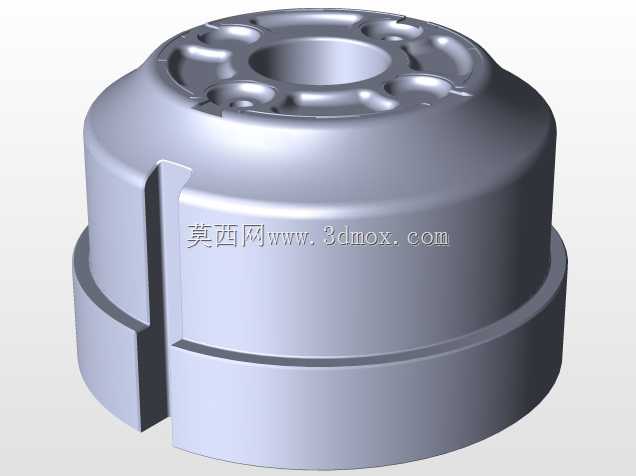

在商用车、乘用车钢制车轮的量产制造环节,这类钢轮模具零件是轮辋、轮辐一体成型工序里的核心工装部件,直接决定钢制车轮的成型精度、结构强度与生产良率,是钢制车轮冲压、铸造成型生产线中不可或缺的成型构件。从实际生产场景来看,该零件安装在钢制车轮成型压力机的模架工位,作业时配合上下模腔完成钢制车轮坯料的挤压、塑形工序,承受成型过程中数百吨的周期性压应力与坯料摩擦带来的表面损耗,因此零件本身的结构刚性、表面耐磨性能直接决定了单套模具的可冲压循环次数。从结构设计逻辑来看,该零件采用阶梯式回转体结构,顶部端面均匀分布多组定位孔与成型槽,用于匹配车轮坯料的安装定位与局部特征成型,避免成型过程中坯料移位导致的轮辋圆度超差、轮辐安装孔位偏移等常见质量问题;侧壁设置的对称开槽结构,是为了适配模架的导向定位销,合模过程中可快速完成周向定位,减少上下模的对位偏差,同时也方便成型后工件的脱模取件,降低连续生产过程中的取件卡滞概率。零件整体采用抗锈蚀的合金模具钢材质加工,表面做硬化处理,可有效降低坯料塑形流动过程中对模具表面的拉伤,减少生产过程中的模具修模频次。从安装边界来看,该零件的外径尺寸适配常规13-20英寸钢制车轮的成型模腔安装位,底部的定位止口与模架的安装槽采用过渡配合设计,安装时无需额外加装调整垫片即可保证同轴度公差控制在0.02mm以内,满足钢制车轮成型的形位公差要求。在实际建模过程中,需要重点关注顶部成型槽的位置度公差、阶梯面的过渡圆角设计,圆角过小会导致成型过程中应力集中,长期受压后出现模具崩边问题,圆角过大则会导致车轮成型后出现飞边过厚,增加后续机加工的去除量;同时侧壁的导向槽需要做拔模斜度处理,保证合模、开模过程中滑动顺畅,不会出现卡滞磨损。这类模具零件的设计合理性,不仅影响单批次车轮的生产效率,更直接关系到成品车轮的动平衡表现,若模具成型面的轮廓度超差,生产出的车轮会出现周向重量不均,装车后高速行驶时出现方向盘抖动等安全隐患,因此在建模阶段就需要反复校核各成型面的轮廓尺寸、定位特征的位置精度,确保加工后的模具零件可直接上线装配,无需反复配修。
