西克FX3-MOC100000运动控制安全模块

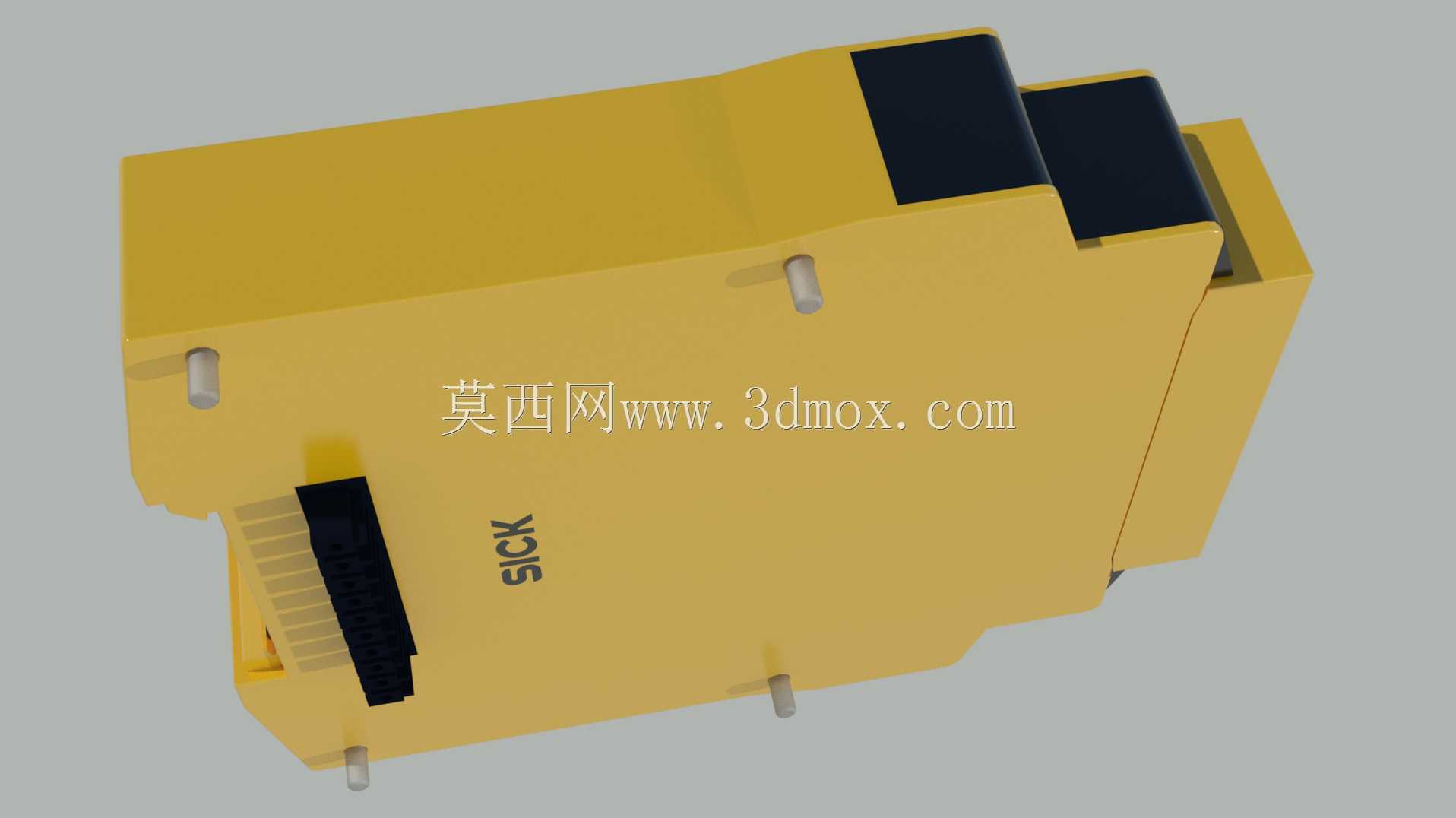

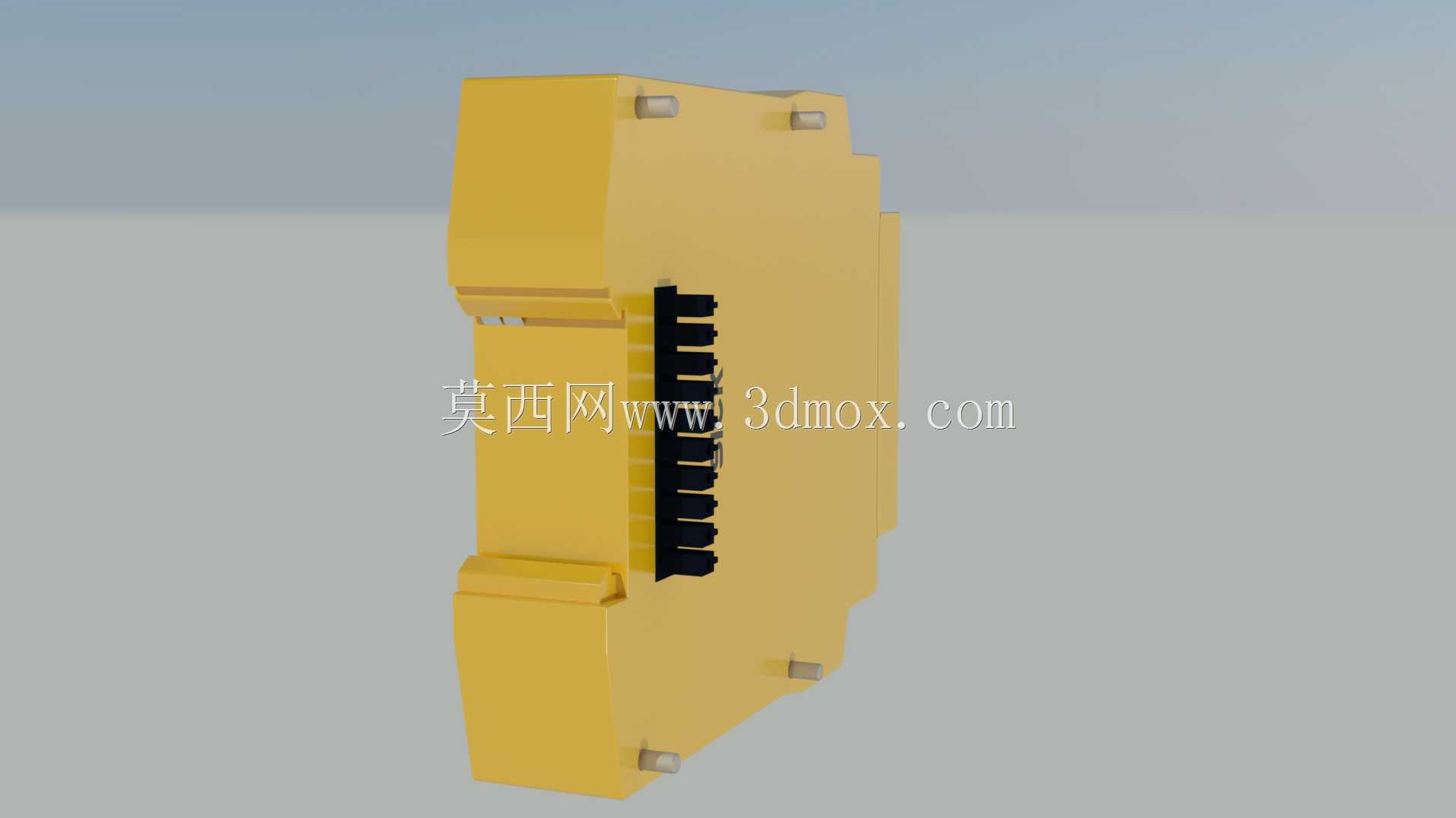

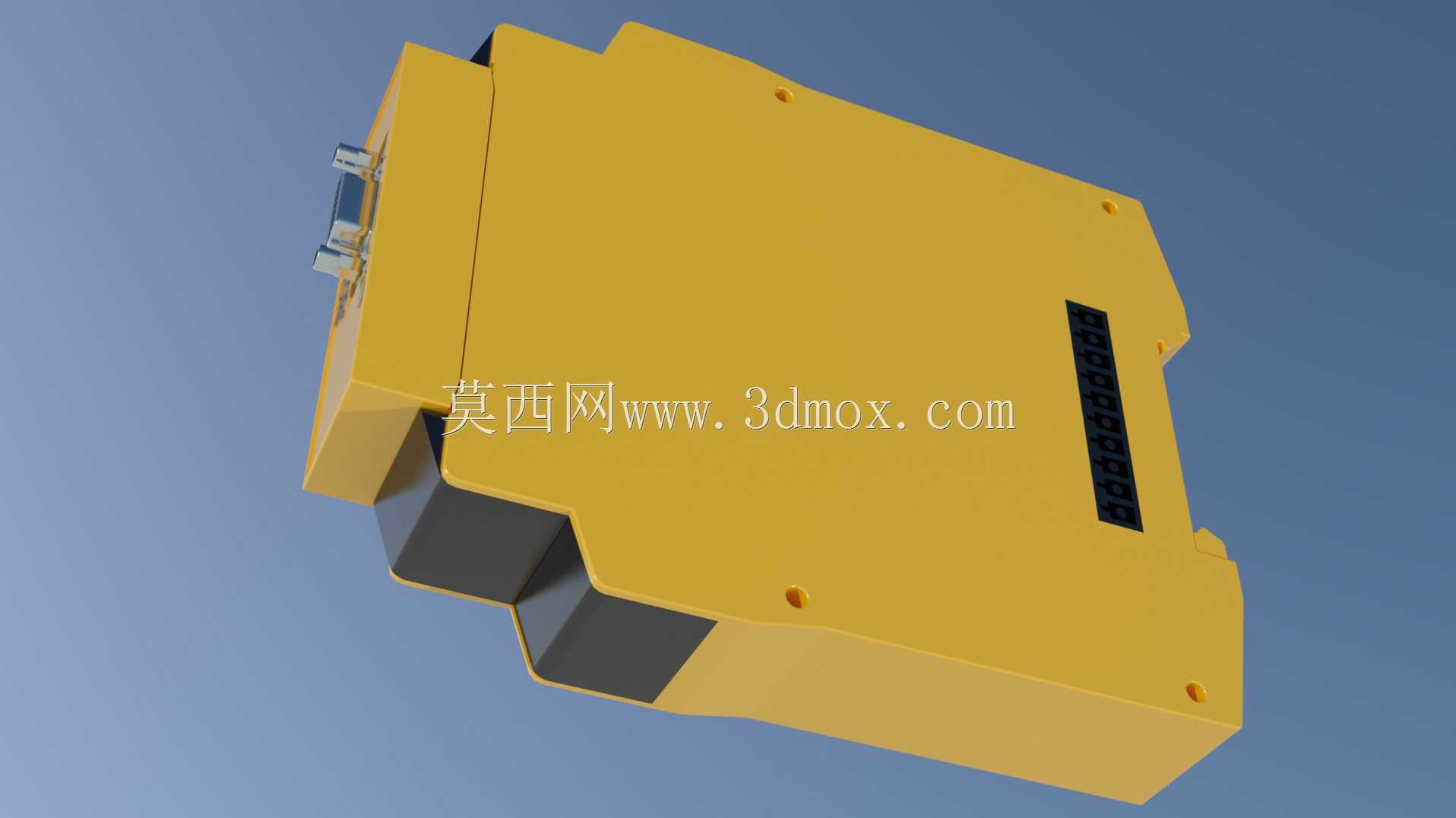

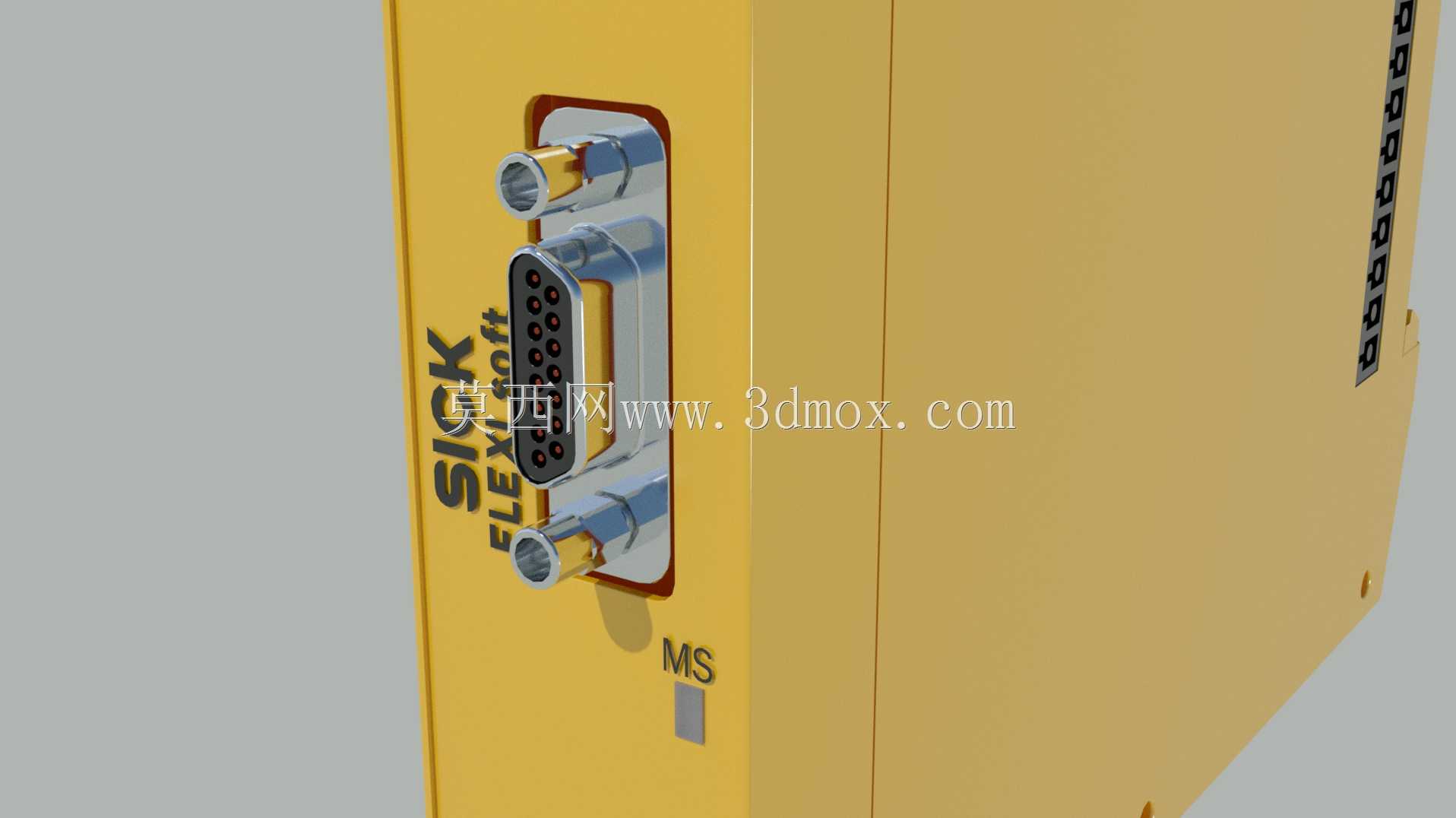

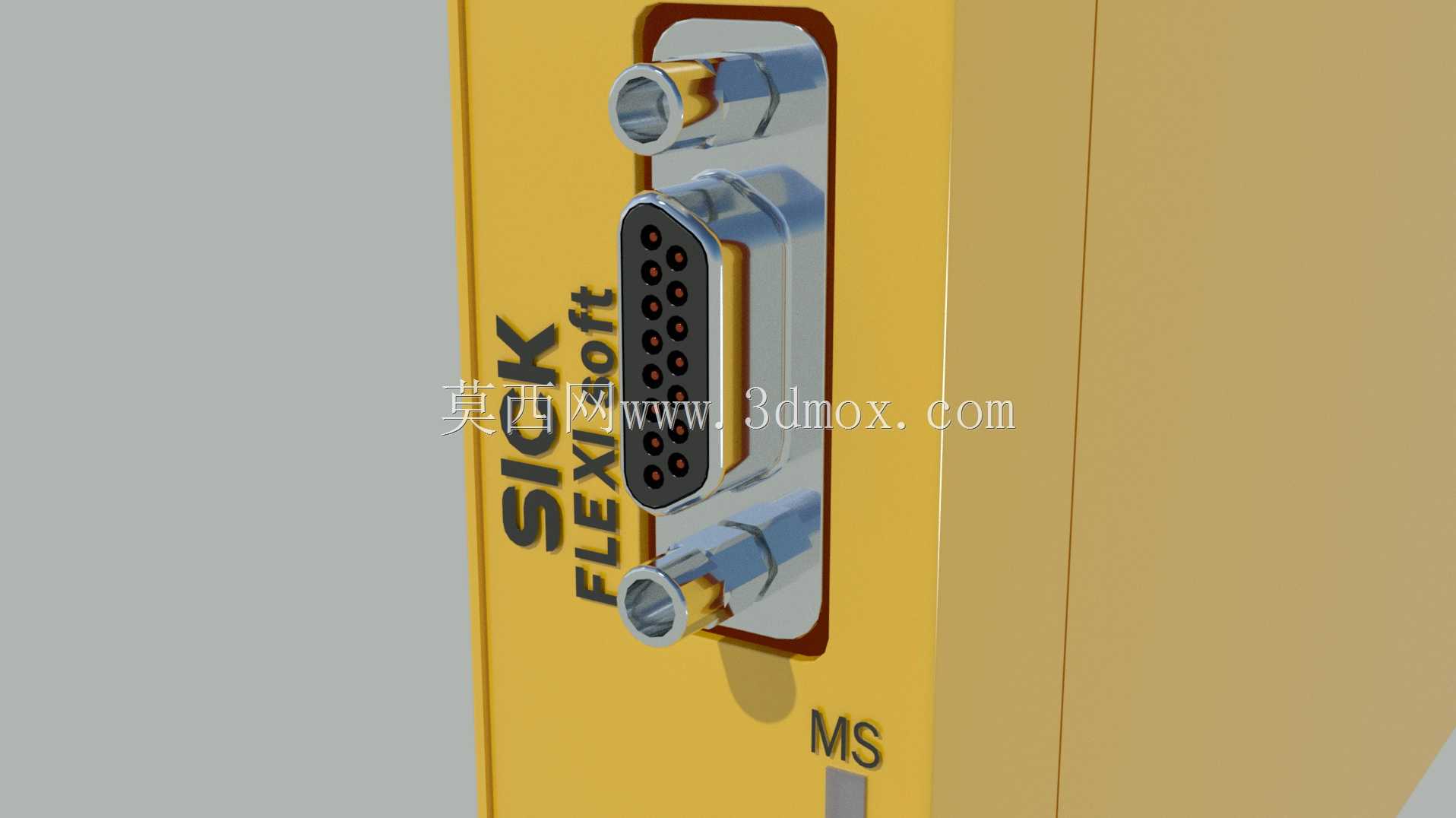

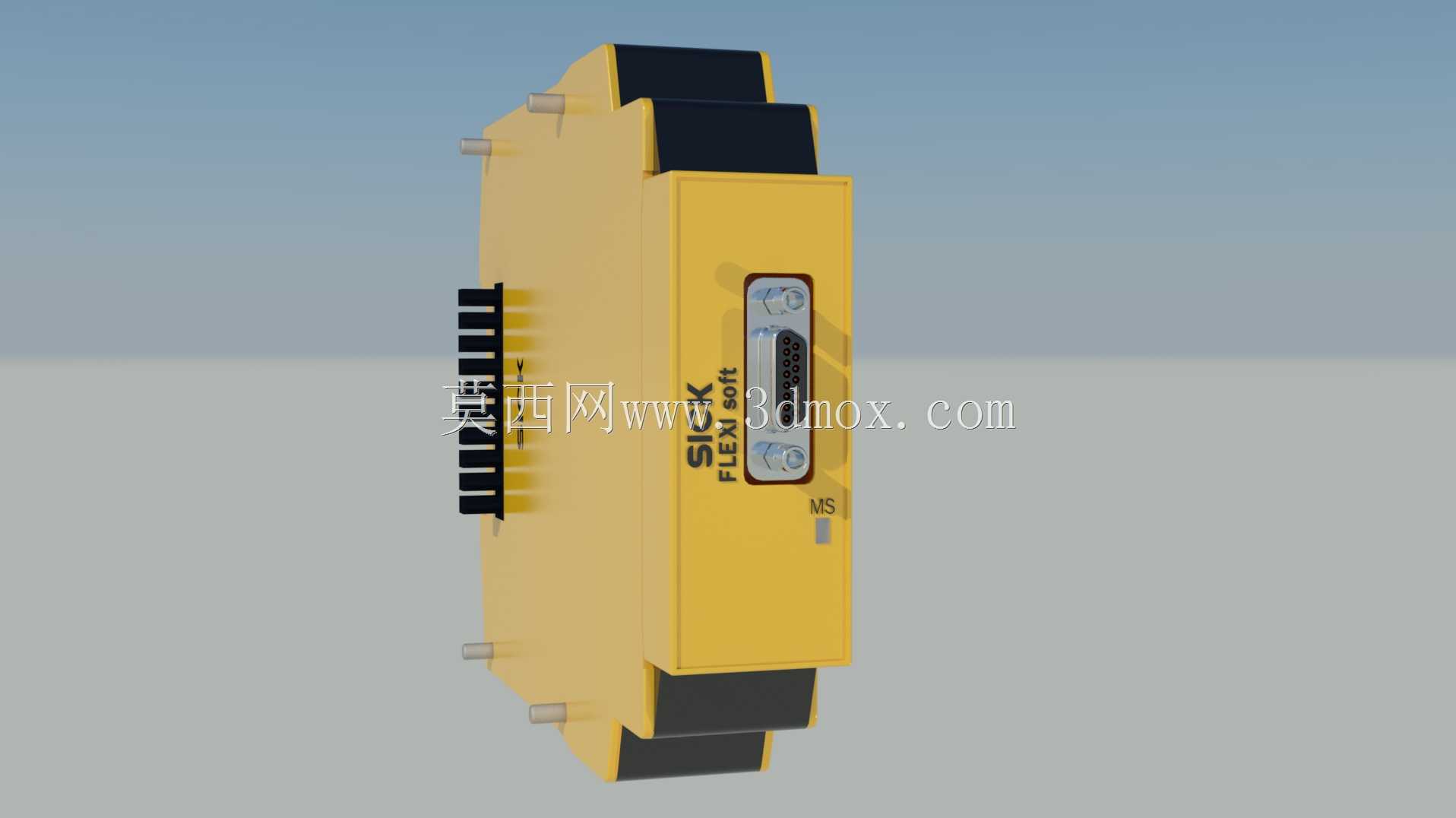

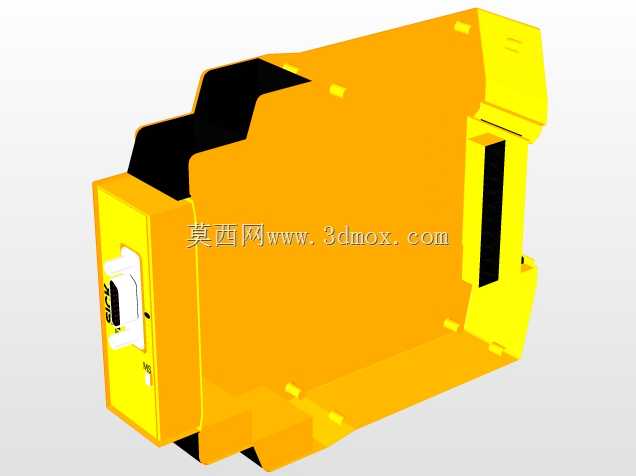

在自动化生产线、大型物流输送系统、机床上下料工作站这类存在运动轴风险的场景里，安全控制模块是整套设备安全回路的核心部件，本次建模的这款FX3-MOC100000模块，是西克Flexi Soft安全控制器系列下专门针对运动监控场景开发的功能扩展单元，建模过程完全参照实物的安装边界、接口布局做1:1还原，可直接用于电气柜三维布局设计、安全回路方案仿真验证。从实际工程用途来看，这款模块主要承担运动类安全功能的逻辑处理，区别于普通的安全IO模块，它自带编码器信号采集接口，可直接对接增量型编码器、SSI绝对值编码器、正弦余弦编码器，支持TTL、HTL、RS422等多种编码器输出信号，不需要额外配置信号转换模块就能直接采集轴的实时转速、位置、转向信息，进而实现安全停止、安全速度监控、安全限速、安全方向监控、安全凸轮位置限制、安全制动控制这类运动相关的安全功能，能覆盖绝大多数单轴或多轴运动设备的安全防护需求。做三维建模的时候，首先要明确它的安装边界，这款模块采用标准DIN导轨安装结构，整体为长方体造型，外壳主体采用工程塑料材质，上下两端的黑色部分是导轨卡扣与模块拼接定位结构，相邻的Flexi Soft系列模块可以通过侧边的总线接插件直接拼接，不需要额外接线就能实现模块间的通讯与供电，建模时特意还原了侧边的接插件定位凸台与凹槽，确保在做电气柜装配仿真时，模块拼接不会出现干涉。模块正面的微型D-Sub15接口是编码器输入接口，建模时还原了接口的针脚定位、接口周围的螺丝固定孔位，方便设计人员在做布线仿真时准确预留编码器线缆的弯曲半径与走线空间，模块侧面的接线端子排采用插拔式结构，建模时还原了端子的间距、接线口的导向斜面，确保后续做线束设计时，端子排的操作空间预留符合实际接线需求。从设计思路上看，这款模块的外形完全遵循工业电气元件的模块化设计规范，宽度尺寸匹配标准DIN导轨安装的模数要求，外壳的散热筋布局在模块两侧，既不影响模块拼接，也能保证模块长时间工作时的散热效率，正面的状态指示灯区域做了内凹设计，避免安装或接线过程中刮蹭损坏指示灯罩。在实际设备选型布局时，这款模块通常和Flexi Soft系列的主模块、IO模块并排安装在电气柜的DIN导轨上，建模时还原的安装卡扣尺寸、模块间的拼接间隙，能帮助结构设计人员在电气柜设计阶段就准确核算导轨长度、预留模块前后的操作与布线空间，避免实际装配时出现模块装不下、线缆弯折半径不足、接线操作空间不够这类问题。对于做设备安全方案设计的工程师来说，精准的三维模型可以直接导入到设备的整体装配体中，验证安全模块与周边断路器、接触器、开关电源等元件的安装间距，提前排查电气柜内部的元件干涉问题，同时也能用于安全方案的三维演示，直观展示安全回路的硬件组成布局。
