新浦手持式数显推拉力检测测力仪结构

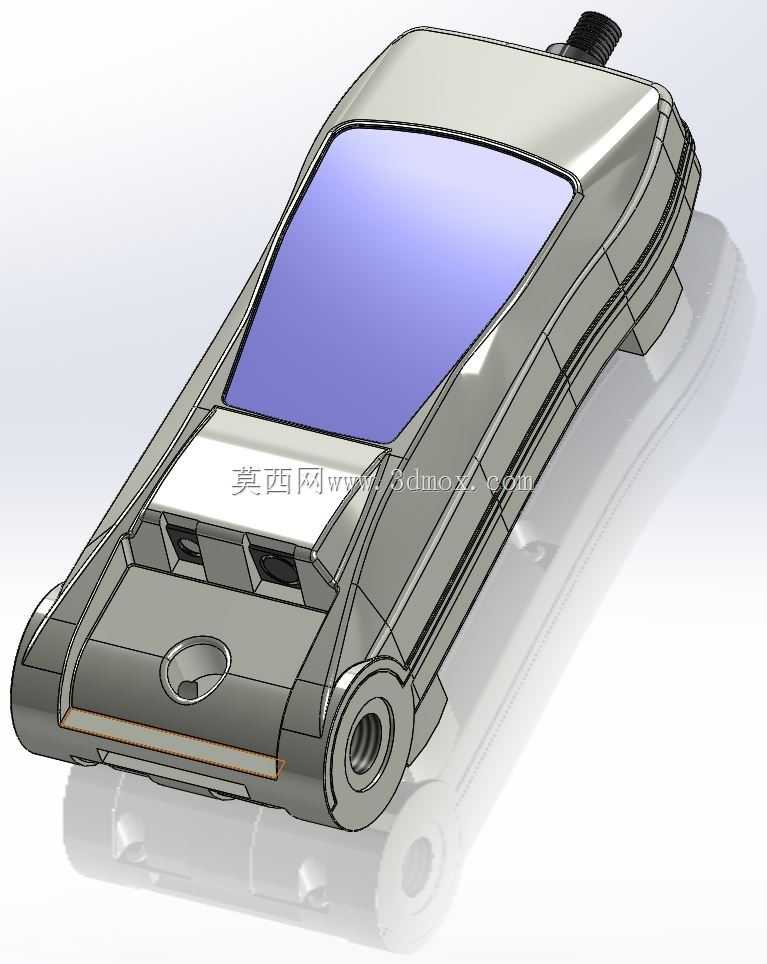

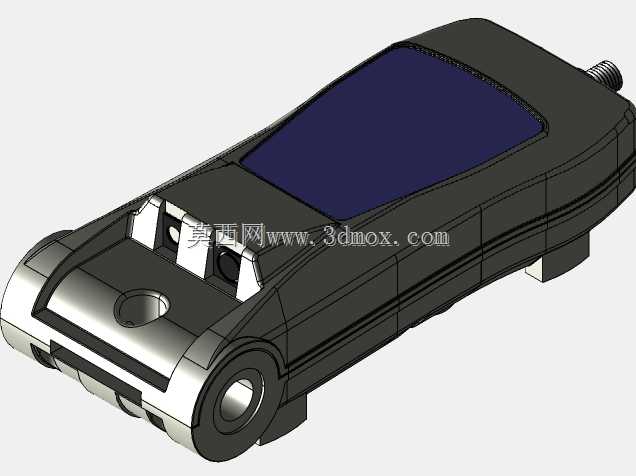

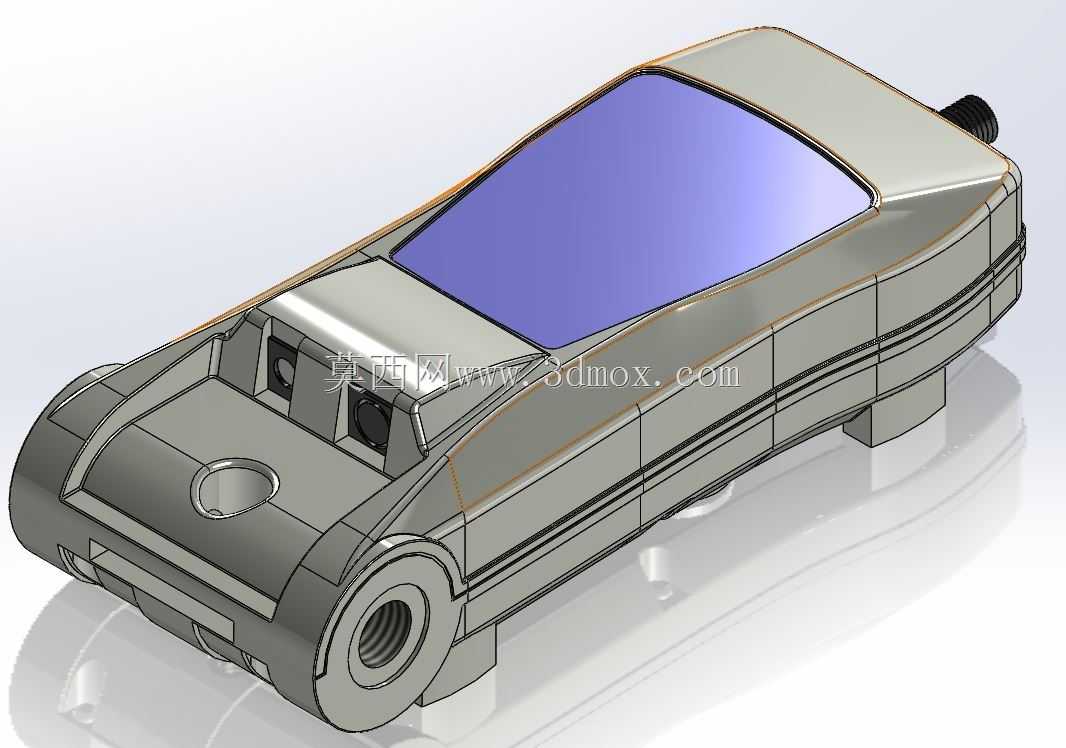

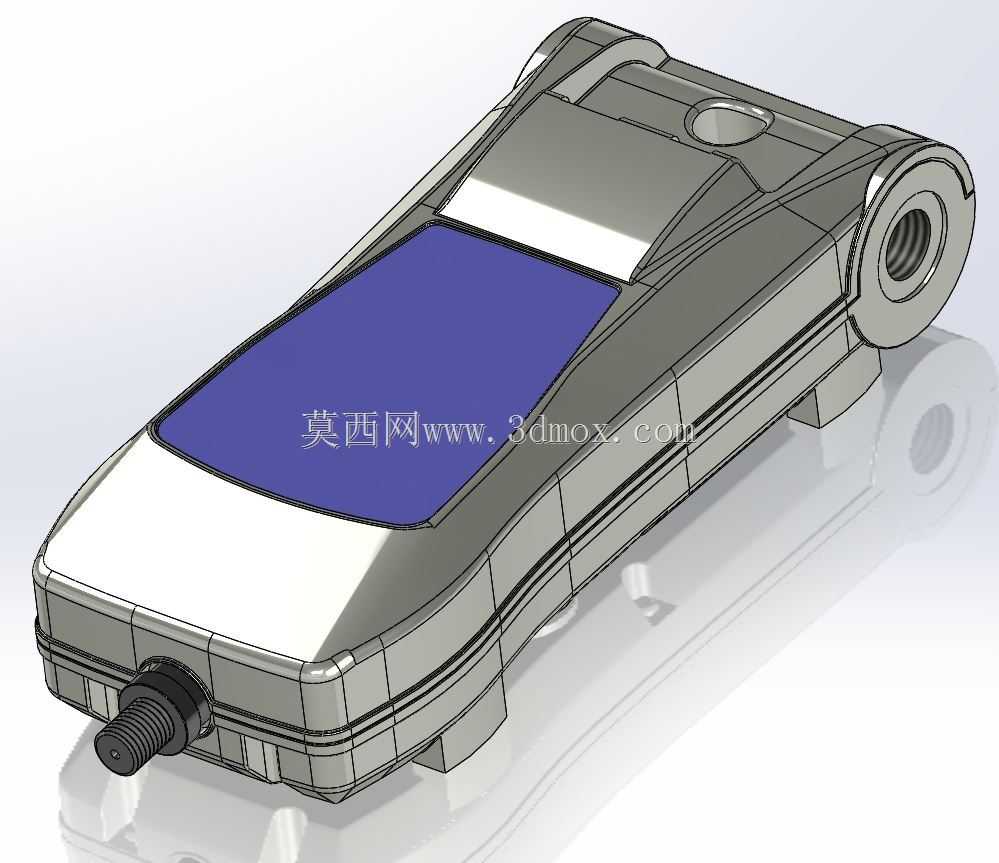

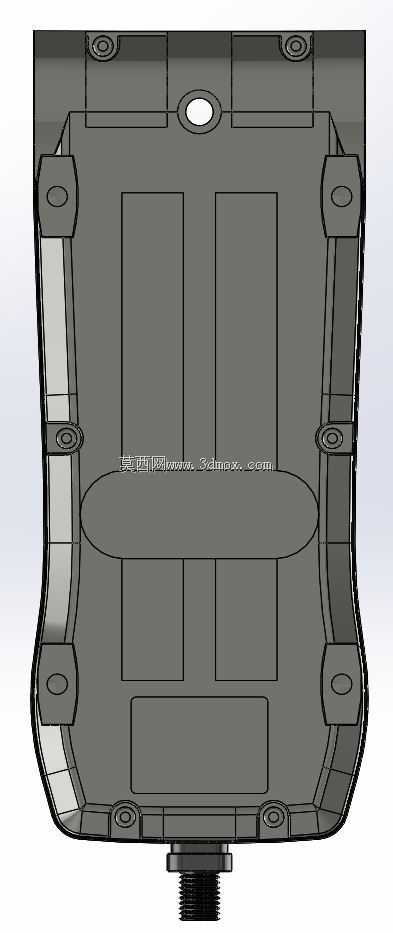

在工业产线来料检验、成品力学性能验证、工装夹具夹持力校核、小型零部件插拔力测试场景中，手持式测力仪是一线质检、结构调试岗位使用频率极高的便携检测设备，本次还原的测力仪结构，覆盖了同系列不同量程机型的通用外壳适配逻辑，可直接用于配套测试台架的安装位设计、定制化检测工装的适配开发。从实际使用需求出发，该类测力仪的手持区域做了贴合手掌弧度的收腰处理，外壳上下合盖的定位止口沿周圈均匀排布，既保证装配后的接缝均匀度，也能在日常跌落、磕碰时避免壳体错位损伤内部传感组件。设备前端的测力杆安装位做了同轴度限位结构，可适配不同规格的测头、夹具，不管是做平面压力测试、挂钩拉力测试还是定制工装的顶推力测试，都能保证力值传递的同轴度，减少侧向分力带来的检测误差。设计过程中，核心传感模块的安装腔做了独立的筋位隔离，避免手持握持时的外力挤压壳体传递到传感单元造成数值漂移，电池仓位于手持段的下半部分，平衡了设备前端测力端的重量，长时间单手握持检测也不容易出现手腕疲劳。设备顶部的显示屏安装位做了下沉式台阶设计，可适配透明防护面板的粘贴装配，防止车间内的油污、切削液飞溅渗入屏幕区域造成显示故障，侧面的按键区域做了凸起的防护唇边，即便戴劳保手套操作也能准确触发按键，同时避免液体从按键缝隙渗入内部。安装边界层面，设备尾部预留了数据接口的安装沉台，可配套数据线连接电脑做力值曲线的实时采集，底部的固定螺孔可直接锁紧在手动测试架、电动立式测试台的安装板上，不需要额外做转接工装，外壳的曲面过渡全部做了R角处理，没有尖锐棱角，既符合手持设备的安全设计要求，也能减少注塑生产时的应力集中问题，提升壳体件的抗冲击性能。在做配套测试工装设计时，可直接提取该模型的外形尺寸、安装孔位、测力杆伸出长度等参数，提前预留操作空间，避免工装装配后出现干涉，也能根据设备的手持段尺寸设计配套的便携挂套、工位放置支架，适配不同车间的现场使用需求。
