加工中心用接触式刀具检测探针结构

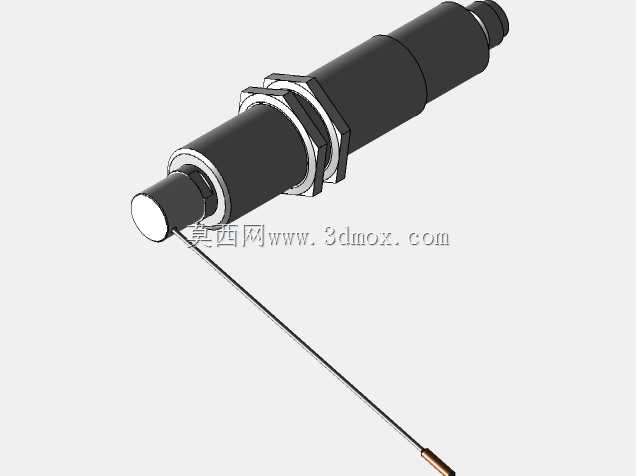

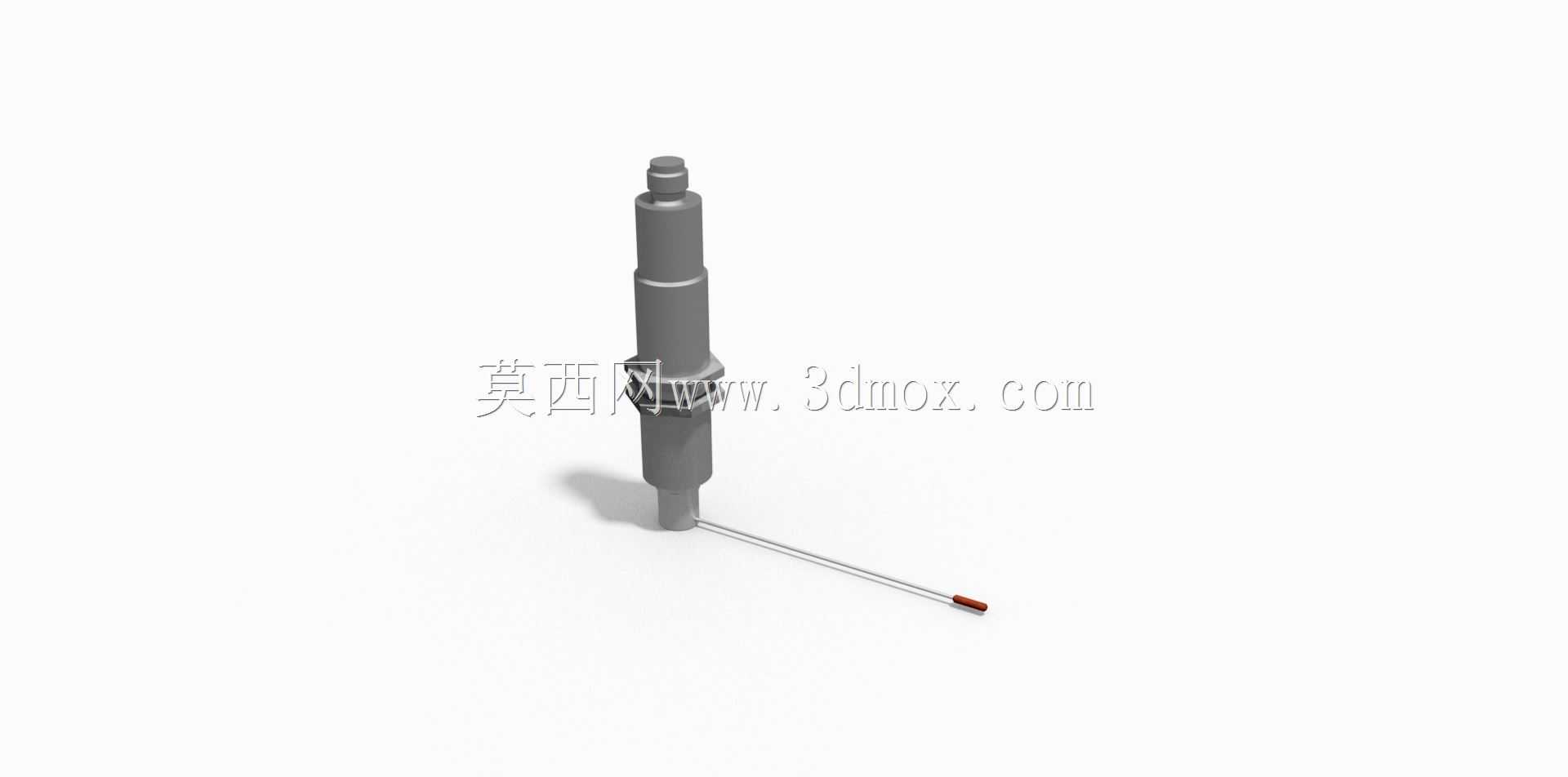

在高精密数控铣削、镗削加工场景中，刀具的磨损、崩刃、长度偏移会直接导致批量零件报废，这类接触式刀具检测探针正是为解决机加工过程中的刀具状态监控需求设计的。从结构设计来看，主体采用阶梯轴式的安装柱体，柱体上设置多段不同直径的定位轴肩，能够直接适配加工中心工作台侧方或者刀库旁的标准安装孔位，安装时无需额外设计复杂转接支架，轴肩的公差配合按照h6级精度设计，保证安装后探针的探测端重复定位精度控制在微米级，避免安装间隙带来的检测误差。探针的探测臂采用细直径硬质合金杆制作，端部镶嵌硬质合金接触头，这种设计既保证了接触时的刚性，又能在误碰撞时产生微量形变避免探针杆折断，日常使用中即便出现刀具快速移动误触碰的情况，也不会轻易损坏探测端。从功能逻辑上看，当加工流程中需要检测刀具长度或者刃口完整性时，机床主轴带动刀具移动到探针检测位置，刀具接触到探针端部的接触头后，探针内部的触发机构会瞬间发出通断信号给机床数控系统，系统通过记录当前主轴坐标值，和预设的标准刀具坐标做比对，就能计算出当前刀具的长度磨损量、崩刃导致的尺寸偏差，自动补偿加工坐标或者触发机床报警停机，避免带缺陷的刀具继续加工零件。设计过程中特意将主体的安装段做了加长处理，能够适配不同厚度的机床防护板安装需求，探测臂的伸出长度也经过反复校核，既能够覆盖常用直径范围的铣刀、钻头、镗刀的检测需求，又不会因为伸出过长导致探测时产生挠曲变形影响检测精度。主体外壳采用不锈钢材质一体加工，表面做了钝化处理，能够抵御加工车间内的切削液飞溅、金属粉尘侵蚀，长期在恶劣的加工环境中使用也不会出现外壳锈蚀或者内部机构卡滞的问题。这类检测探针不需要额外的复杂气源或者电源布线，只需要连接机床的IO信号端口就能完成接线调试，对于老旧机床的改造升级也十分友好，不需要改动机床原有电路结构就能加装刀具监控功能。在实际生产场景中，这类探针通常安装在机床工作台的非加工区域，不会占用工件装夹的有效行程，每次换刀后自动完成刀具检测，整个检测过程耗时不超过两秒，不会额外增加过多的加工辅助时间，却能大幅降低因为刀具异常导致的零件报废概率，尤其适合精密模具、航空结构件这类高价值零件的加工场景，从根源上避免因为刀具崩刃导致的整块毛坯报废问题。
