M10规格弹簧加载柱塞结构设计

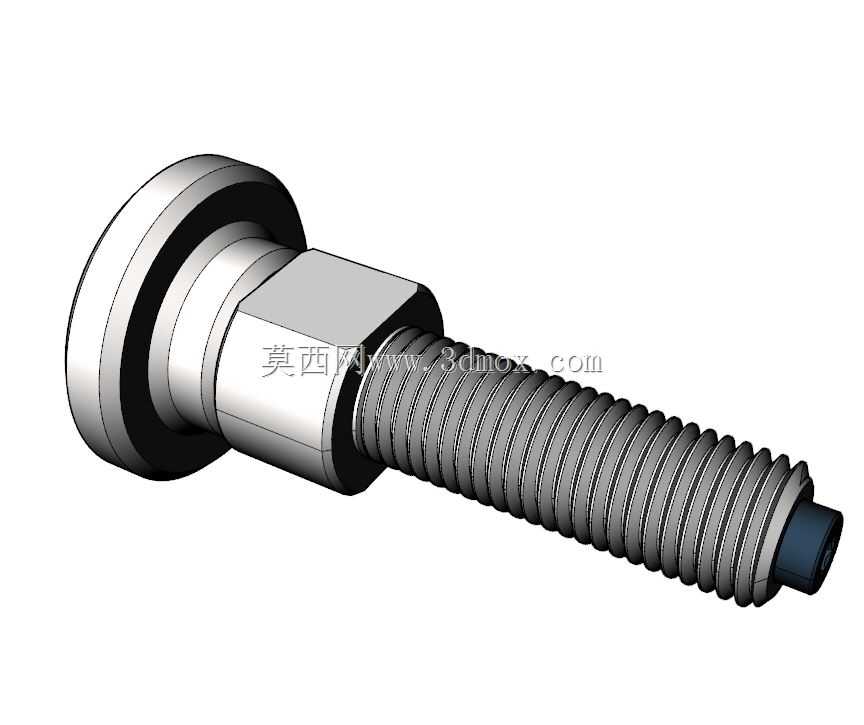

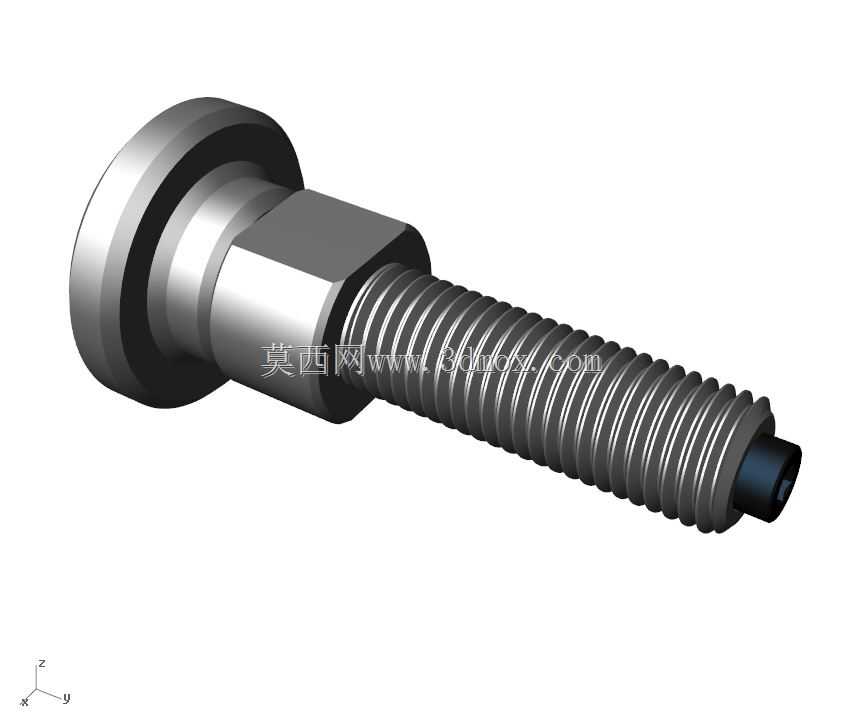

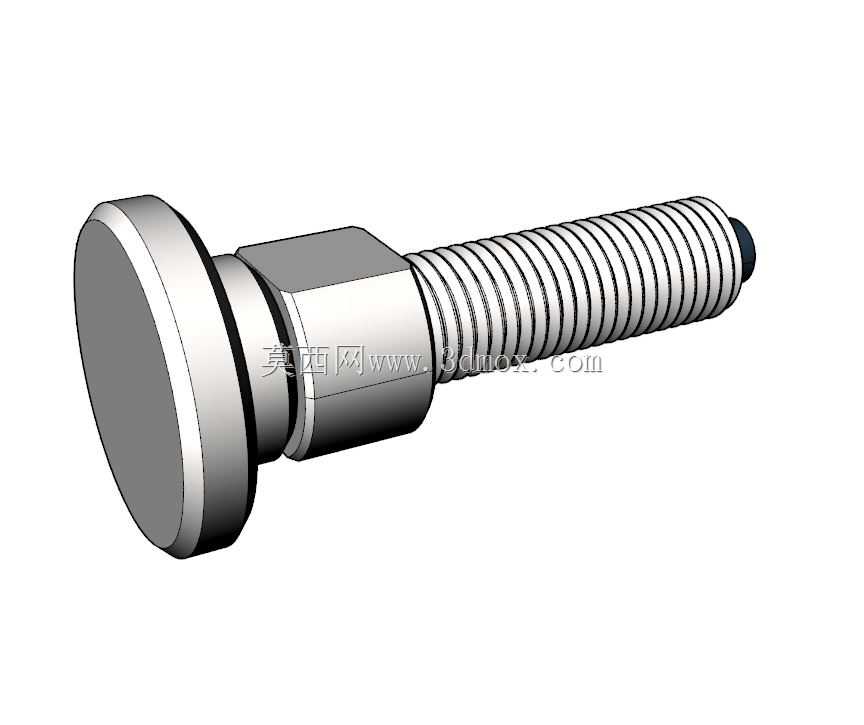

在工装夹具、自动化定位工位以及小型机械的行程限位场景中，弹簧加载柱塞是应用频次极高的标准功能件，这款M10规格的弹簧加载柱塞，采用内六角螺丝、调节旋钮与内置弹簧组合的结构形式，可实现稳定的弹性顶紧与定位功能。从实际使用场景来看，这类柱塞常被安装在工装板侧面、滑台限位端面以及模具的侧向抽芯定位位置，依靠内置弹簧的预紧力提供持续的顶推力，同时可通过端部的旋钮结构调整弹簧预压缩量，适配不同的顶紧力需求，避免硬接触定位带来的工件磕碰或者定位失效问题。

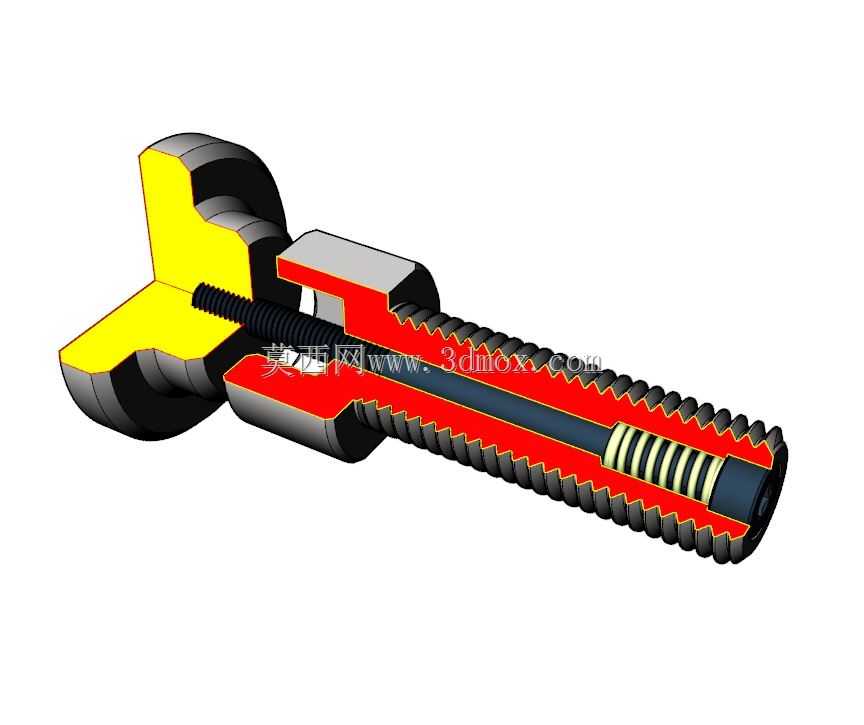

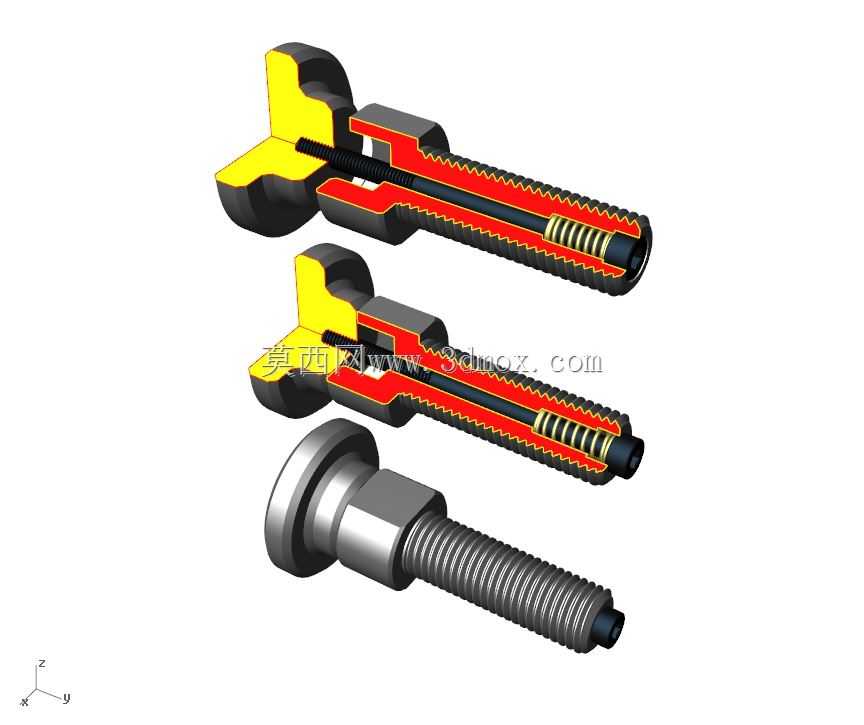

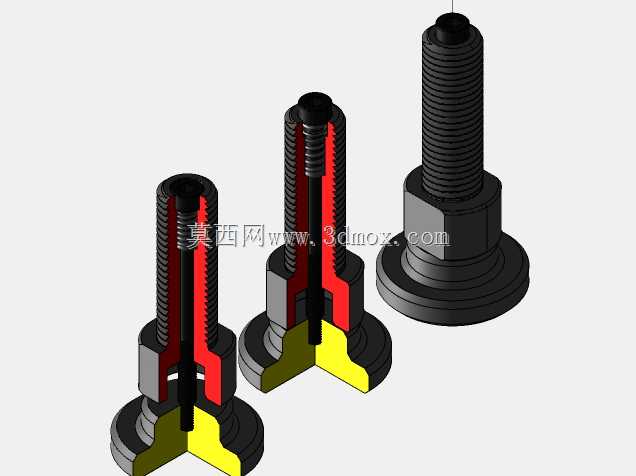

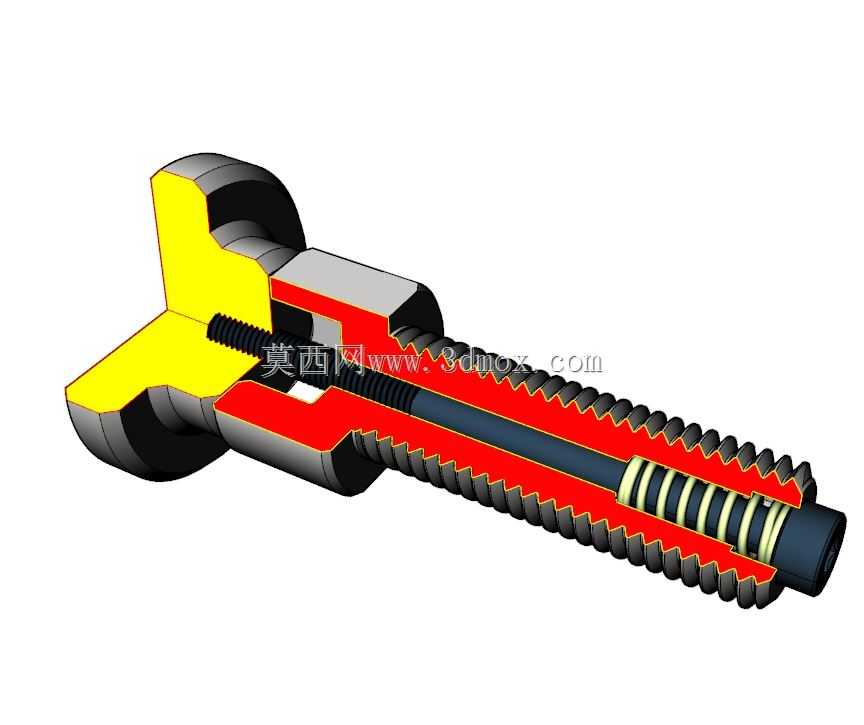

设计过程中，整体采用外螺纹M10的柱体作为主体承载结构，螺纹段长度为30mm，安装时可通过螺纹旋入深度调整柱塞的伸出初始位置，适配不同厚度的安装板件，柱体内部加工出同轴的弹簧容纳腔，腔体内径与弹簧外径做小间隙配合，避免弹簧压缩过程中出现偏斜卡滞，保证顶出力的轴向一致性。端部的内六角结构可配合标准内六角扳手完成柱塞的安装锁紧，无需定制专用工装，适配车间常规装配工具的使用需求，旋钮部分做防滑的槽型结构，手动调整预紧力时可获得足够的摩擦力，无需额外工具即可完成小范围的力值调整。

从安装边界来看，这款柱塞的安装孔仅需加工M10的标准内螺纹，安装端面无需额外加工沉孔，柱体最大外径与螺纹大径保持一致，可适配最小12mm厚度的安装板，弹簧最大压缩行程下的顶出力可覆盖常规工装定位的5-20N需求，内部弹簧采用两端并紧磨平的工艺处理，保证弹簧端面与柱塞顶杆、调节端的接触面积均匀，长期往复压缩过程中不会出现力值衰减过快的问题。顶杆端部采用平端结构，与被定位工件的接触为面接触，相比球头柱塞可承受更大的侧向力，不会出现顶杆滑脱的问题，适合需要承受一定侧向载荷的定位场景，比如流水线工装板的止停定位、小型柜门的弹性锁止、检测工位的工件预压紧等场景。

结构设计上没有采用一体化的不可调结构，而是将调节端与主体做螺纹配合，既可以调整弹簧预紧力，也可以在弹簧出现疲劳失效时快速拆解更换内部弹簧，无需整体更换柱塞，降低设备维护成本，各零件的同轴度公差控制在0.05mm以内，保证顶杆伸缩过程中无卡滞，伸缩动作顺畅，在频繁往复动作的工位上使用寿命可达到数十万次，满足自动化设备长期连续运行的可靠性要求。
