双电极小型电弧铸造炉原型结构

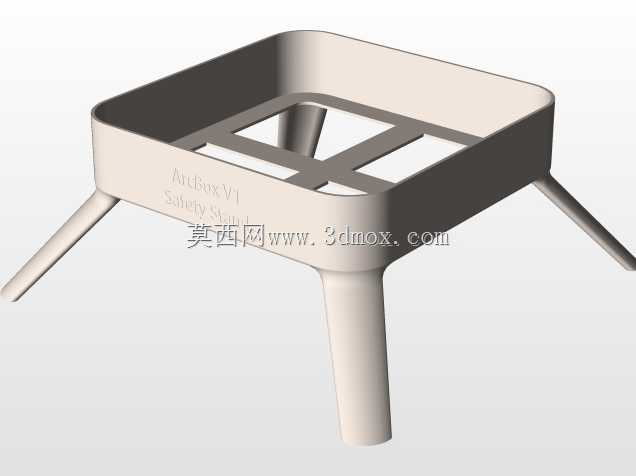

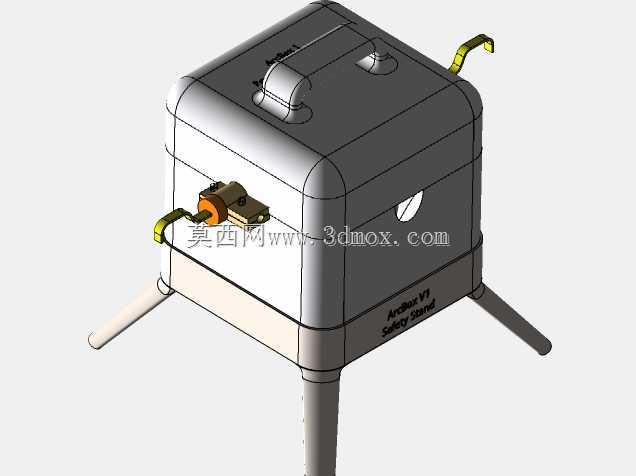

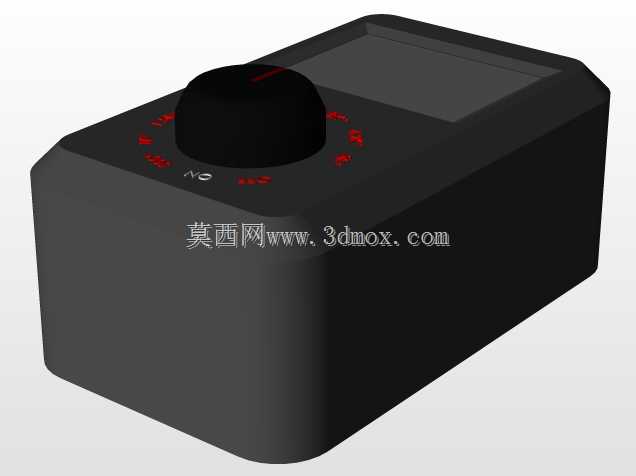

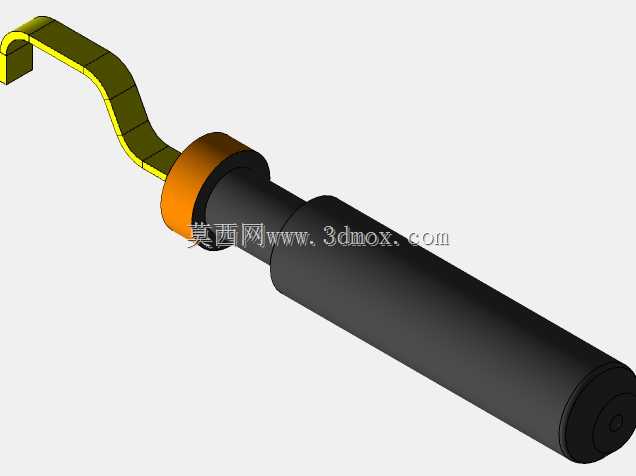

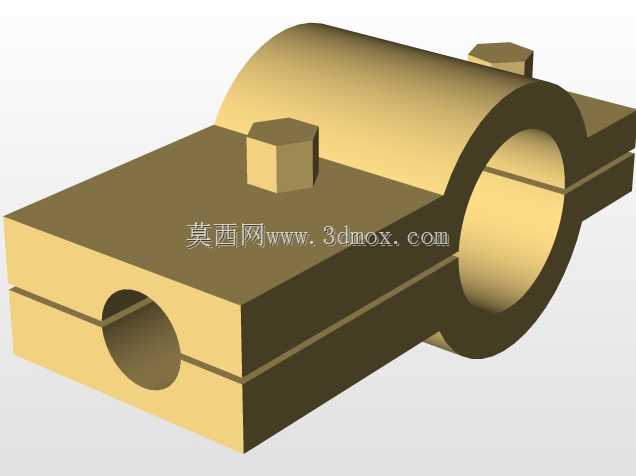

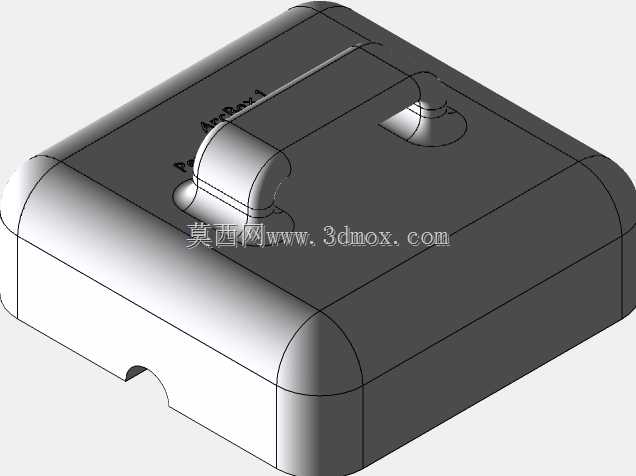

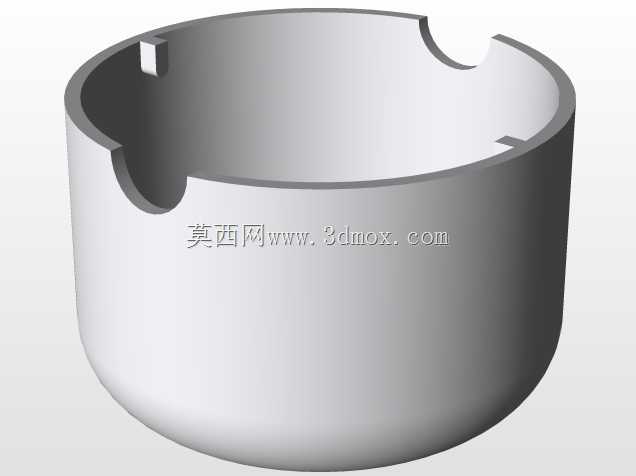

这款双电极电弧熔炼设备的原型结构，主要面向小批量贵金属熔铸场景设计，常见于珠宝手作工坊、小型金属材料实验室、定制首饰加工门店这类单次熔料量不大、对熔池温度控制精度有一定要求的作业场景。设备主体炉腔采用耐火砖加工砌筑而成，这种材质选型充分考虑了电弧作业时的高温耐受需求，能够在持续高温电弧灼烧下保持结构稳定性，同时减少热量向外散失，提升熔炼过程的热效率。从结构设计来看，炉体采用方型带圆角的立式布局，底部设置三根倾斜布置的支撑腿，将炉体抬离安装台面一定高度，既可以避免炉底高温直接传导至工作台面造成台面损伤，也能预留足够的空气流通空间帮助炉体外壁散热，安装时仅需保证支撑腿落点处于同一水平平面即可，无需额外做预埋固定，适配多数常规工作台面的承重条件。炉体两侧对称布置电极安装位，电极操作端延伸出黄色绝缘握持结构，方便作业人员在熔炼过程中调整电极间距，控制电弧长度与熔池温度，电极与炉体衔接位置做了隔热密封处理，避免高温从安装缝隙溢出。炉体顶部设置一体化提手结构，方便小范围挪动设备，同时预留了观察与排气的开孔，作业时可以通过开孔观察内部金属熔化状态，也能将熔炼过程产生的少量烟气导向指定方向。整套模型包含独立的组件拆分结构，每个装配部件都做了贴合实际装配逻辑的配合公差设计，比如电极安装座与炉壁的嵌合结构、支撑腿与炉底的连接定位结构，都还原了实际设备的装配关系，能够直接用于设备样机的结构验证、装配工艺梳理，也可以作为小型熔铸设备课程设计的参考样例。在实际使用场景中，这类小型电弧炉可以完成金、银等贵金属以及部分低熔点合金的快速熔化，配合对应的铸模就能完成小型首饰铸件、金属试样的浇铸作业，相比大型工业熔炼炉，它的占地空间更小，启停速度快，单次熔炼的金属量刚好匹配珠宝加工的小批量需求，也不需要复杂的外接管线配套，接入常规供电即可完成基础熔炼作业。设计过程中特意将电极操作位设置在炉体侧方偏下的位置，符合人工作业时的手臂操作高度，减少长时间操作的疲劳感，炉体外壁的圆角处理也避免了尖锐棱角带来的磕碰风险，整体结构没有冗余的复杂构件，后期维护时可以快速拆卸耐火砖内衬进行更换，降低设备的长期使用成本。
