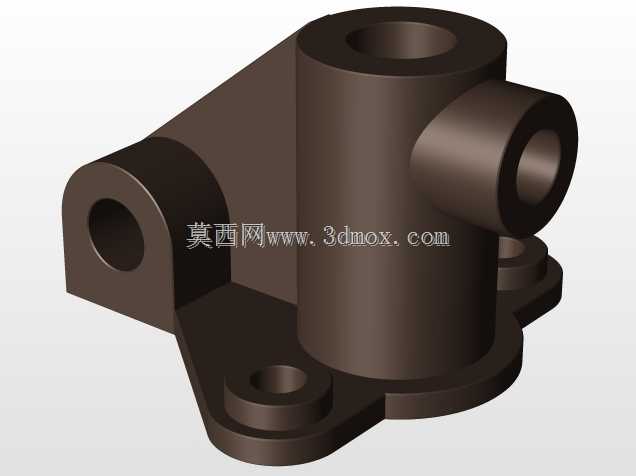

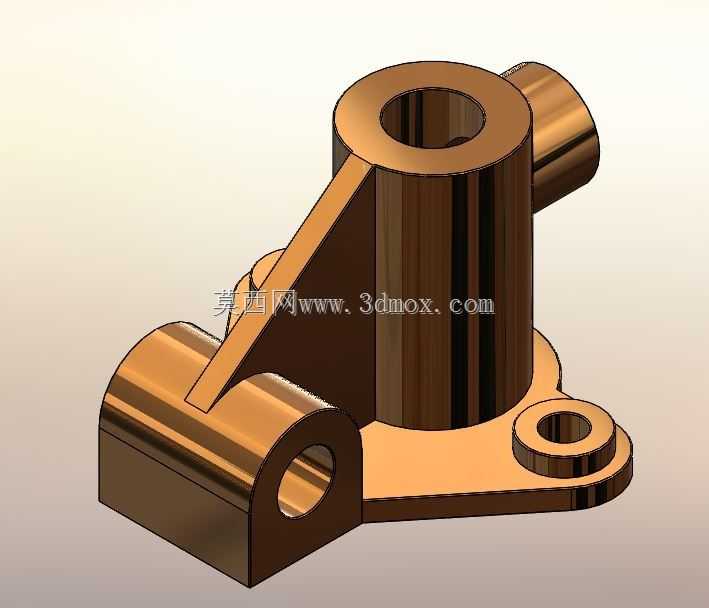

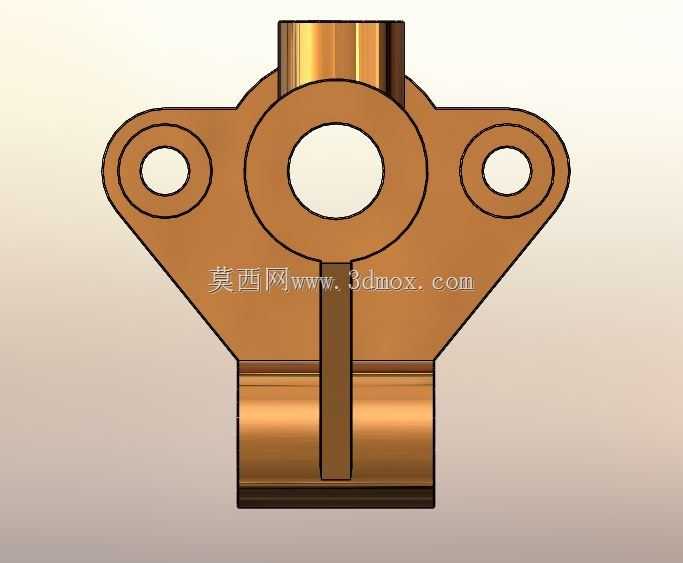

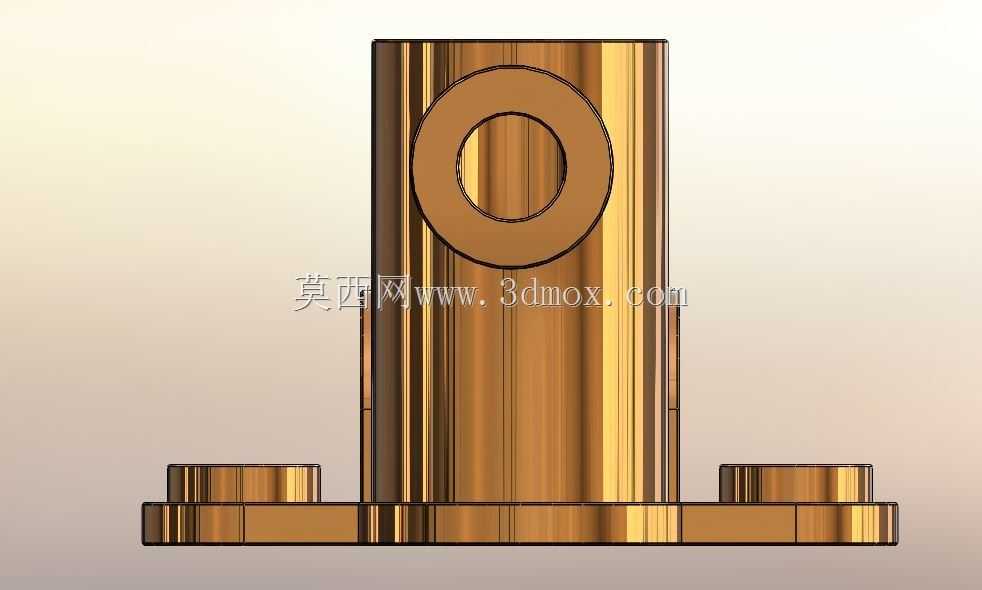

多接口带加强筋立式安装轴承支座结构

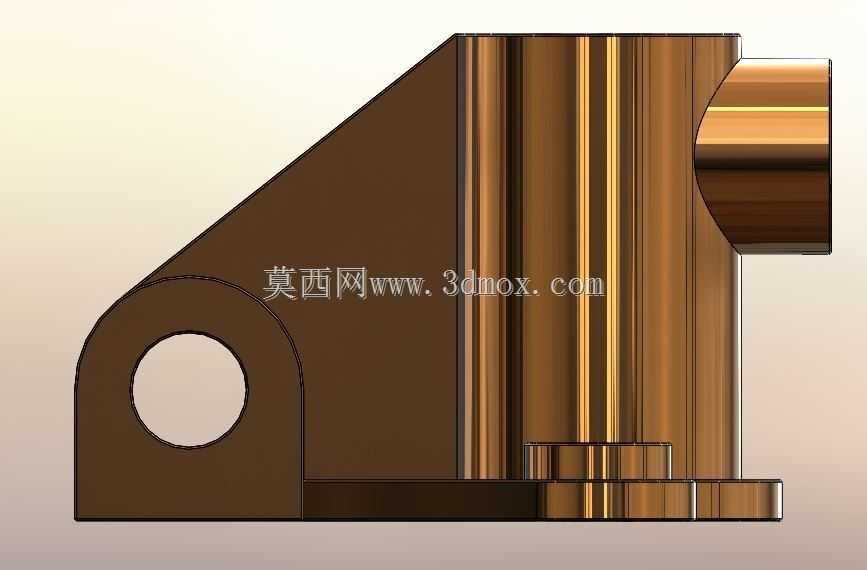

这款轴承支座主要面向中小型传动机构的转轴支撑场景，常见于轻工输送线、小型自动化设备的动力传递工位、桌面级加工设备的主轴辅助支撑位置，用来承担径向载荷同时兼顾小幅度轴向载荷的限位，避免转轴运行过程中出现径向跳动、轴向窜动超差的问题。从结构设计来看，主体采用立式筒状主轴承孔作为核心承载位，主孔侧壁延伸出三角形加强筋直接连接到底部安装法兰，筋板厚度与主筒壁厚保持1:1.2的比例，既可以避免压铸或者铣削加工过程中出现壁厚不均导致的应力变形，也能在承受交变载荷时减少应力集中点，防止长期运行后出现支座开裂的问题。底部安装法兰设置了两个对称的沉头安装孔，安装孔的中心距按照常用的轻型设备安装基准设计，沉头深度适配常规内六角圆柱头螺钉的头部尺寸，安装后螺钉头部不会突出法兰平面，不会和周边运动构件产生干涉。主筒侧部分别延伸出两个不同朝向的短轴套接口，一个接口平行于安装法兰平面，另一个接口垂直于主轴承孔轴线，这两个接口可以用来安装辅助定位销、润滑油路接头或者小型传感器的固定支架，不需要额外在支座上打孔改装，减少现场二次加工的工作量。设计过程中特意将所有转角位置做了R2-R3的圆角过渡，没有尖锐的直角棱边，一方面是减少加工时的应力集中，另一方面也避免装配过程中划伤操作人员。主轴承孔的内壁预留了0.1mm的精加工余量，实际生产时可以根据配套轴承的外径公差做最后精镗，保证轴承和孔位的过渡配合精度，避免过盈量太大导致轴承内圈变形影响转动顺畅度，或者间隙太大导致轴承跑外圈的问题。安装边界方面，整个支座的总高度控制在常规小型传动组件的安装空间范围内，侧向伸出的接口长度没有超出底部法兰的投影范围，安装时不需要额外预留侧向的避让空间，在紧凑的设备腔体内也能顺利布置。支座的底部法兰平面做了0.05mm的平面度要求，安装时和设备安装基面贴合紧密，不会出现倾斜导致主轴承孔轴线和转轴轴线不同心的问题。实际选型使用时，需要注意主轴承孔适配的轴承外径范围，侧向接口的内孔尺寸可以根据实际使用需求做小幅扩孔调整，但扩孔深度不能超过加强筋的连接位置，避免破坏主体的承载结构。
