四柱式冲压工装结构设计

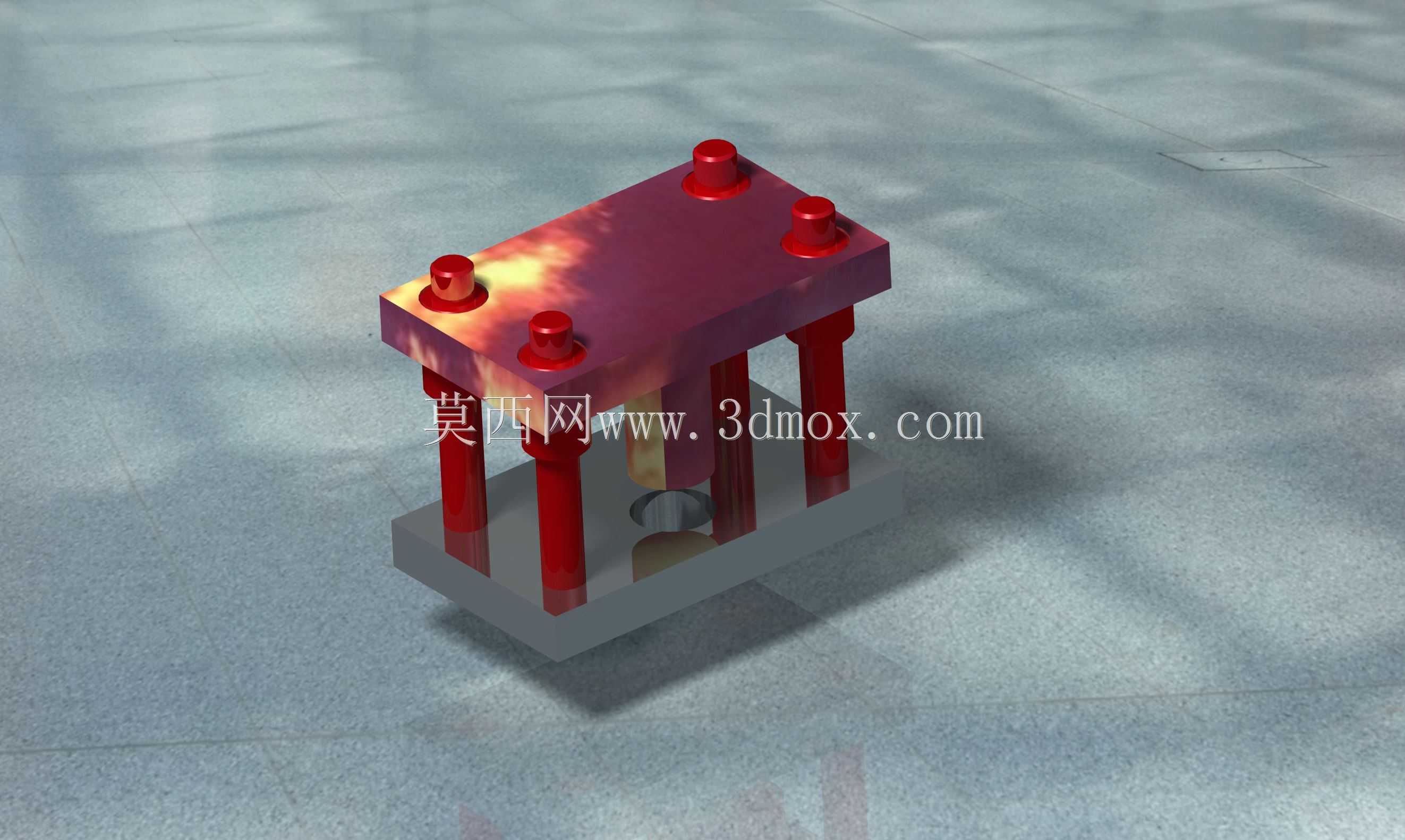

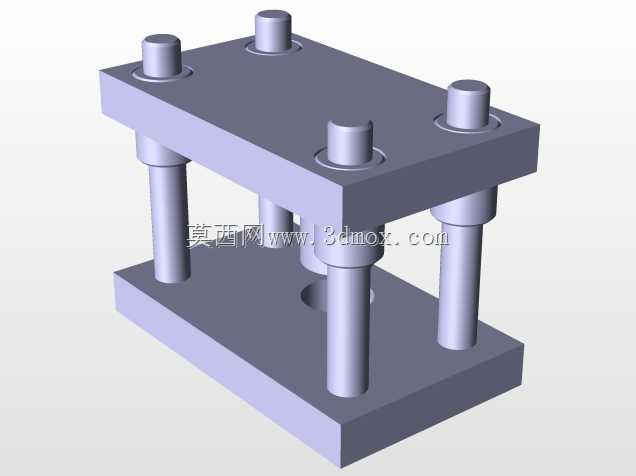

这套四柱导向的冲压工装，主要适配小吨位开式压力机的工位加装需求，常见应用在五金零配件的小批量冲裁、浅拉伸、压印工序场景，比如电子接插件引脚冲切、小型五金支架的成型工位，也可作为自动化冲压线的独立工位工装使用。从结构设计逻辑来看，上下模座采用对称四柱导向布局，四根导向柱均匀分布在模座四角，相比双导柱结构，抗偏载能力提升明显，能承受冲压过程中产生的侧向力，避免冲头与下模型腔出现啃模问题，尤其适合非对称冲压件的加工工况，减少导套的偏磨损耗，延长工装整体使用寿命。上模座顶部预留的安装凸台，可直接匹配压力机滑块的T型槽安装尺寸，不需要额外加装过渡连接盘，安装时只需对齐滑块中心孔，锁紧固定螺栓即可完成定位，安装边界适配市面多数16吨到63吨开式可倾压力机的滑块安装尺寸，下模座的安装孔位采用长圆孔设计，可根据不同压力机工作台的T型槽间距调整固定位置，适配性更强。功能层面，这套工装的模架部分采用标准化设计，导柱导套配合间隙控制在0.02mm以内，合模过程中导向平稳，无卡滞现象，上模部分预留了冲头安装槽与卸料板安装位，可根据具体加工零件的需求更换对应冲头与下模镶块，不需要重新制作整套模架，大幅降低多品种小批量生产的工装投入成本。设计过程中充分考虑了冲压作业的操作安全性，下模座边缘预留了安全光栅的安装位，可配套加装光电保护装置，同时模架闭合高度控制在合理区间，避免压力机滑块行程过大导致的工装碰撞问题，卸料力通过四根均匀分布的复位弹簧提供，卸料过程受力均匀，不会出现工件卡滞在冲头上的情况，保障冲压作业的连续顺畅。日常维护时，只需定期在导柱表面涂抹润滑脂，检查固定螺栓的锁紧状态即可，维护操作简单，不需要复杂的工装拆解流程，适合车间一线操作人员的日常维保作业。
