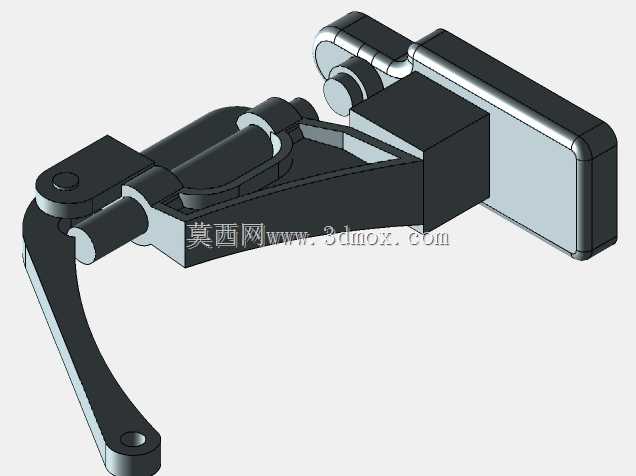

杠杆式手动压紧工装结构设计

该杠杆压紧结构属于手动工装类执行部件，核心应用场景覆盖小批量零件加工装夹、装配工位辅助定位、简易工装快压作业，在五金件修配、小型钣金件定位、教学实训工装搭建场景中适配性较强，无需外接动力源即可完成快速压紧动作，适合无气源、无液压配套的零散作业工位使用。从功能特性来看，该结构依托杠杆力放大原理，通过长操作臂输入较小的手动作用力，即可在压头端输出数倍的压紧力，铰接点的间隙配合设计保证操作过程无卡滞，压头端的平面接触结构可避免被压工件表面出现压痕，适配不同厚度工件的压紧需求，松开时操作臂可抬升至足够角度，预留充足的工件取放空间，不会对上下料动作形成干涉。设计过程中优先考虑了手动操作的人机工程特性，操作臂的长度经过力臂比核算，保证普通人手施加150N左右的握力时，压头端可输出不低于800N的压紧力，足够应对常规轻型零件的装夹需求；各铰接销轴的直径匹配对应剪切力载荷，避免反复操作后出现销轴变形、断裂问题；底座的安装面预留了螺栓过孔，可直接固定在工作台面或者工装基板上，安装边界清晰，底座横向占用空间较小，不会过多占用工位的有效作业面积，整体结构无复杂异形曲面，加工难度低，常规铣削、钻削工序即可完成所有零件的加工，装配时仅需完成销轴铆接、紧固件锁紧即可投入使用，后期维护仅需定期在铰接点加注润滑脂即可保证操作顺畅。结构外形上采用外露式杠杆布局，没有多余的防护壳体，作业人员可直观观察到压紧动作的全过程，方便调整工件位置避免压偏，压头与杠杆主体的连接采用可拆式结构，可根据被压工件的外形更换不同形状的压头，拓展适用范围。在实际产线应用中，这类手动杠杆压紧结构常被集成在小型焊接工装、钻孔定位工装、装配定位工装上，相比气动、液压压紧元件，其投入成本极低，且不存在管路布置、动力配套的问题，尤其适合多品种小批量的柔性作业场景，可快速拆装移位适配不同的工装需求，铰接位置的耐磨衬套设计可提升结构的使用寿命，反复开合操作上万次也不会出现明显的间隙晃动，保证压紧定位的精度稳定性。
