台式螺旋夹紧管钳夹具结构设计

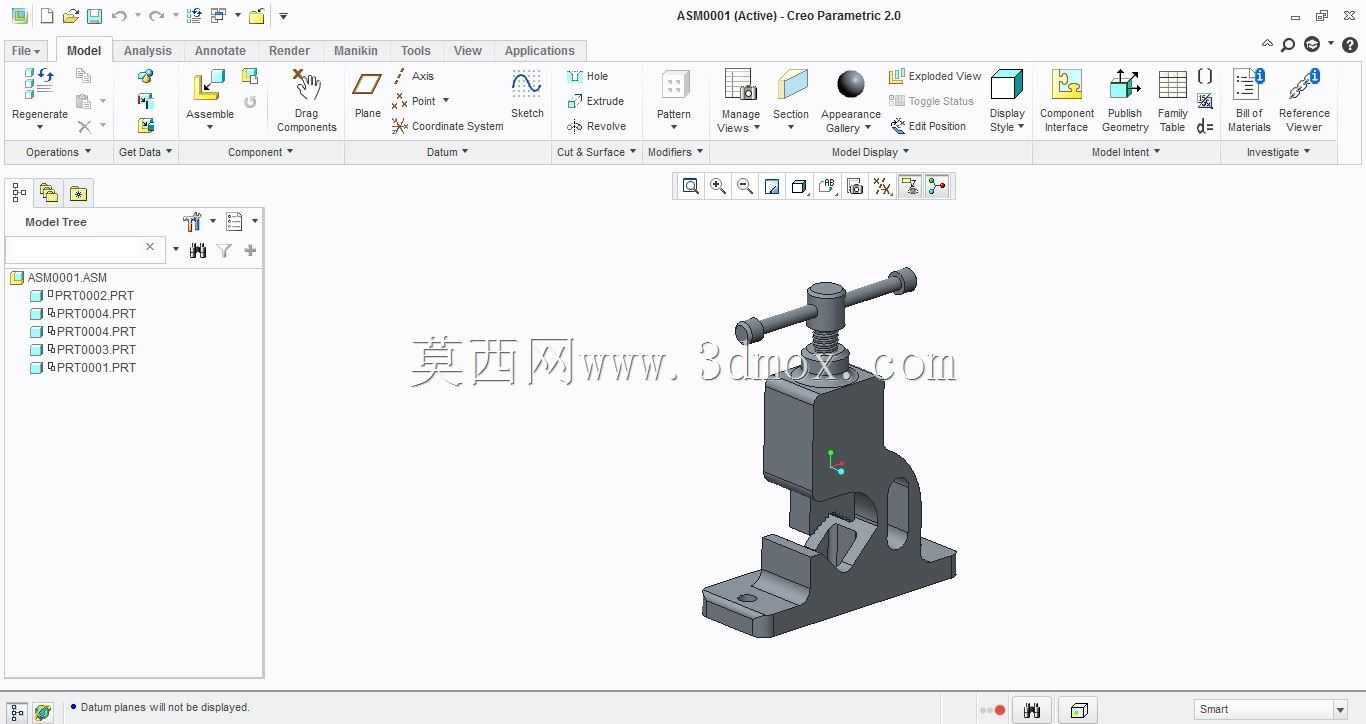

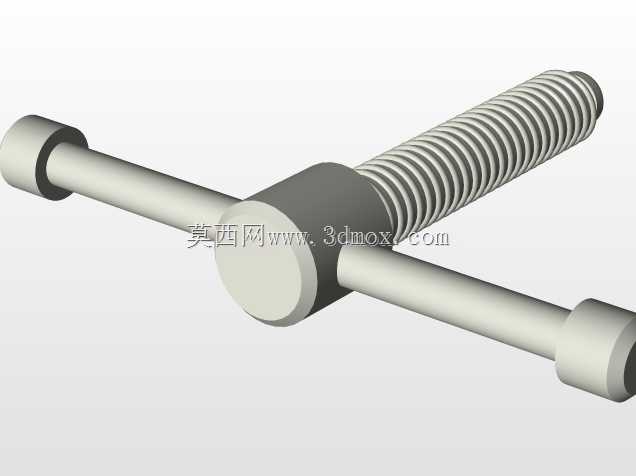

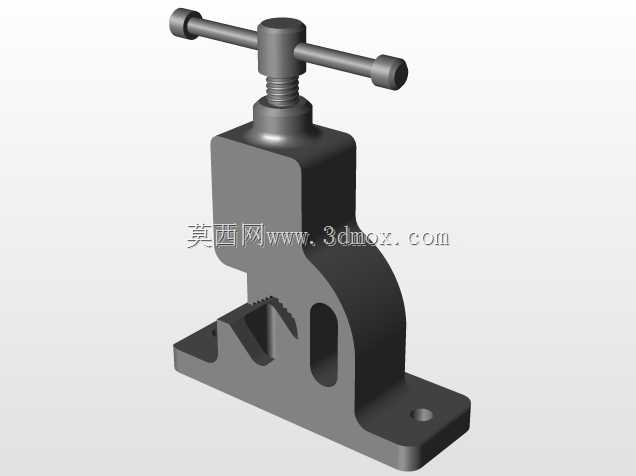

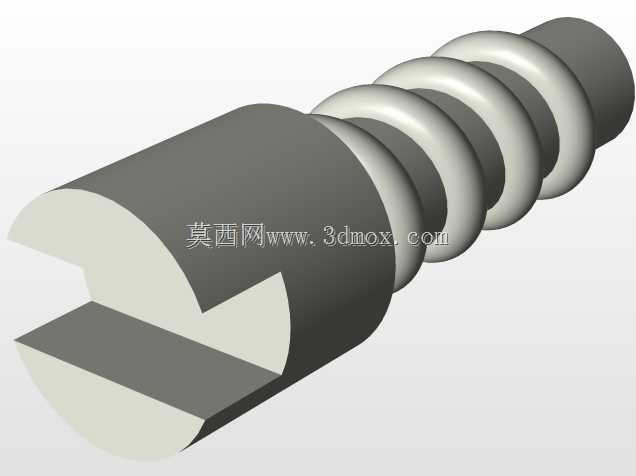

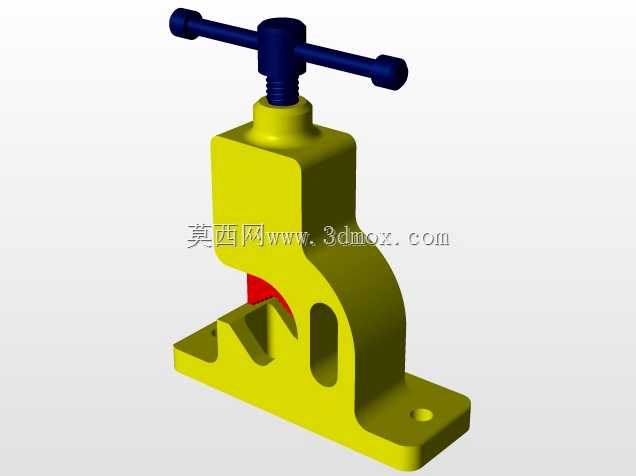

这款台式管钳夹具主要面向小直径金属管件的固定加工作业场景，在管件切割、坡口加工、套丝、局部焊接定位等工序中承担工件夹持功能，相比手持管钳，台式结构可提供更稳定的装夹基准，避免手持操作带来的工件晃动、加工精度不足问题，同时降低操作人员的劳动强度。从功能实现逻辑来看，该夹具采用螺旋传动作为夹紧动力源，顶部T型手柄可将操作人员施加的周向扭矩转化为压块的直线进给运动，螺旋副的自锁特性可保证装夹完成后不会因工件受加工反力出现松脱，无需额外增加锁止结构即可维持稳定的夹紧力。夹口位置设计有锯齿形咬合齿面，接触管件时可通过齿尖嵌入管件表层增大静摩擦力，针对不同管径的圆管，锯齿的倾斜角度经过匹配设计，夹紧过程中会产生向下的分力，避免管件受夹紧力向上弹出，同时齿形排布避开了管件装夹时的主要加工面，减少装夹对管件表面的压痕损伤。设计过程中优先考虑了安装适配性，底座采用带安装孔的平板式结构，两个沉头安装孔可通过螺栓直接固定在工作台台面或专用工装架上，安装孔的间距预留了通用工装的适配尺寸，可兼容多数常规钳工台的T型槽间距，无需额外加工过渡连接板即可完成固定。整体结构采用一体化铸造的钳体作为承载主体，钳身侧面开设的减重孔在不降低结构刚性的前提下减少了整体重量，同时方便加工过程中清理落入钳体内部的切屑、切削液等杂物，避免杂物堆积影响螺旋副的运动顺畅度。钳身的受力部位经过加厚处理，螺旋压块与钳身的配合面设置有导向段，保证压块进给过程中始终保持垂直向下的运动轨迹，不会出现偏斜导致的夹紧力不均、管件装夹歪斜问题。夹口的V型定位面可自动对中不同直径的圆管，装夹时无需额外找正即可保证管件轴线与工作台面平行，减少加工前的调整时间。螺旋副的螺杆采用梯形螺纹设计，相比普通三角螺纹具备更高的承载能力，可承受更大的夹紧扭矩，长期使用磨损后也可通过调整配合间隙维持传动精度，适配车间内高频次的装夹作业需求。
