石油天然气工业用法兰连接止回阀结构

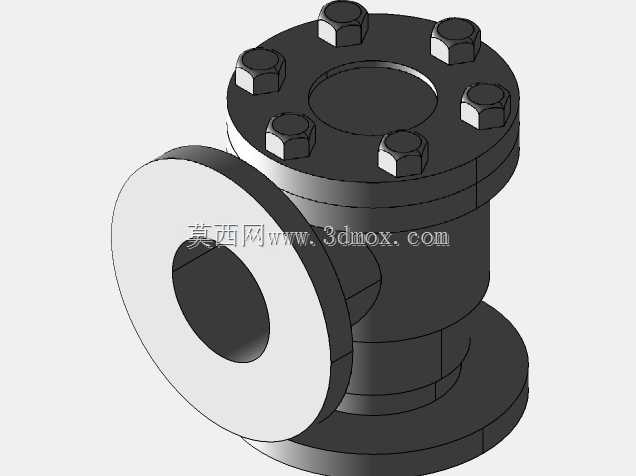

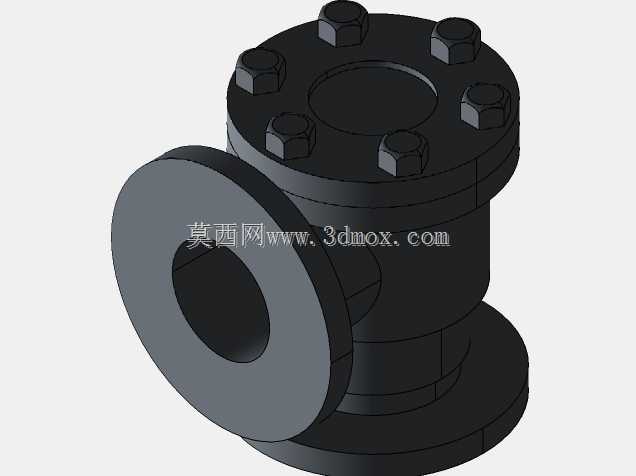

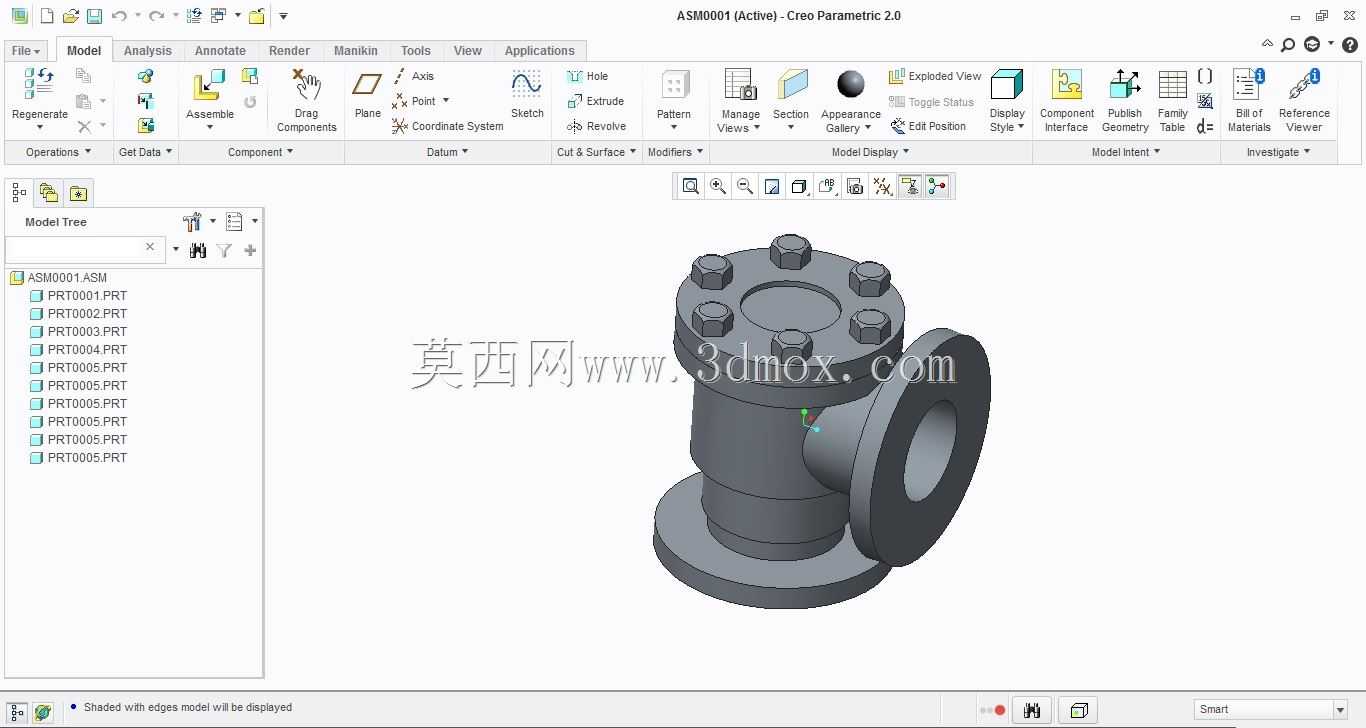

　　这款止回阀的结构设计完全围绕石油、天然气开采及输送管路的实际工况展开，核心作用是管控管路内流体的单向通行，避免介质倒流引发的泵组叶轮反转、管路压力冲击、上游介质污染等工程问题，是长输管线、场站工艺管路、井口输出系统中不可或缺的管路控制部件。从结构布局来看，该阀采用角式通径设计，侧向为法兰对接端，垂直方向为阀腔主体与顶部压盖结构，这种布局能在管路90度转向位置直接完成安装，无需额外配置弯头配件，可有效缩减管路安装的空间占用，尤其适合海上平台橇装设备、场站紧凑型工艺管排这类安装边界受限的场景。

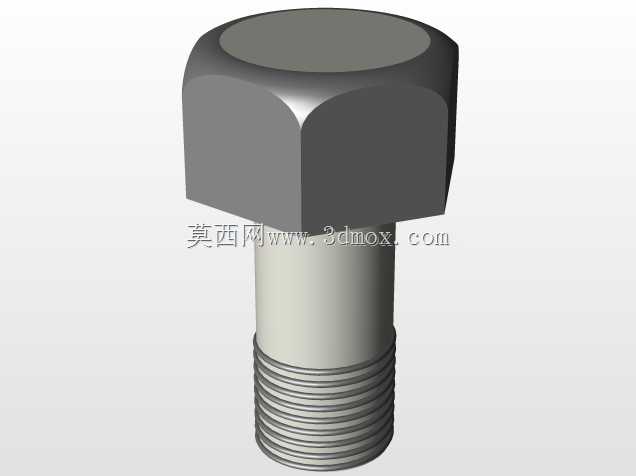

　　顶部压盖通过周向均匀布置的六角螺栓与阀腔主体锁紧，这种均布螺栓的锁紧方式能保证压盖与阀腔结合面的密封压力均匀分布，避免局部密封失效导致的介质泄漏，螺栓数量与规格的匹配经过密封面比压核算，可承受对应压力等级下的介质推力，不会在长期运行中出现压盖偏移、密封失效的问题。侧向法兰采用凸面密封结构，法兰端面上的密封凸台可与管路配对法兰的密封面配合，搭配密封垫片即可实现可靠的管路连接密封，法兰的螺栓孔分布、密封面尺寸、通径大小均匹配对应压力等级的管路法兰标准，安装时可直接与同规格的管路法兰对接，无需额外加工转接结构。

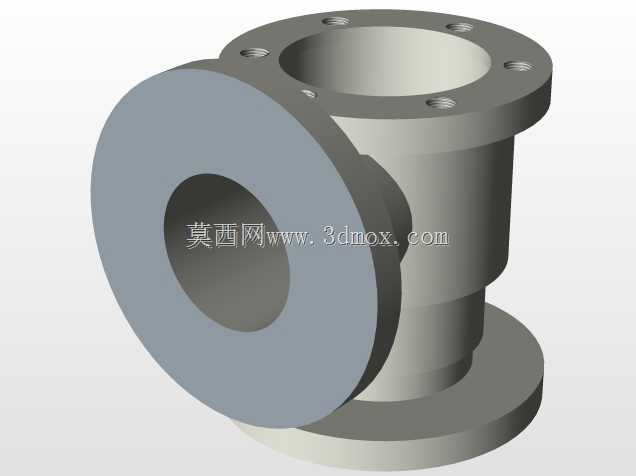

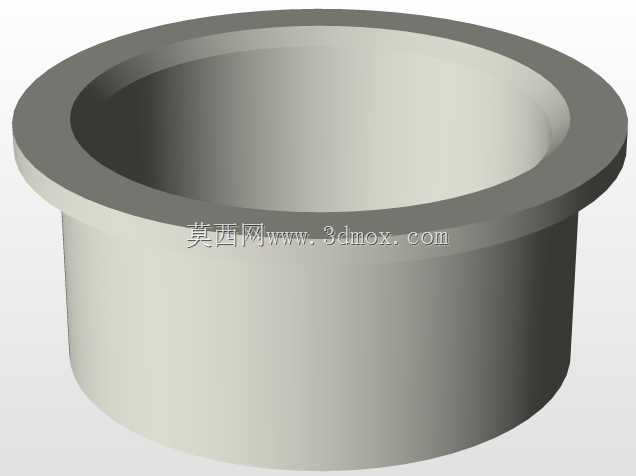

　　阀腔内部的流道做了圆弧过渡处理，可减少介质流经阀腔时的局部阻力损失，降低管路输送过程中的能耗，同时避免流道直角位置出现介质滞留、杂质沉积的问题，减少长期运行中杂质卡滞阀芯的风险。阀芯采用升降式结构设计，介质正向流通时，依靠介质自身的推力将阀芯顶开，介质可顺利从侧向法兰流入、垂直端流出；当介质出现倒流趋势时，阀芯在自身重力与倒流介质的推力作用下快速回落至阀座密封面，直接切断倒流通道，整个动作过程无需额外的外力驱动，完全依靠管路介质的压力变化自动完成，可靠性极高，可在无人值守的管路系统中长期稳定运行。

　　在安装边界方面，该阀的垂直段总高度、侧向法兰的外伸长度、底部法兰的外径尺寸均经过紧凑化设计，安装时预留的操作空间只需满足螺栓拆装的扳手空间即可，无需预留额外的阀芯抽出维护空间，日常维护时只需拆开顶部压盖即可取出阀芯进行密封面检查、磨损件更换，无需将整个阀体从管路上拆卸下来，可大幅降低现场维护的工作量与停机时间。密封面的设计考虑了石油、天然气介质的特性，可适配含少量固体杂质的介质工况，密封面的硬度匹配经过优化，可减少长期开关过程中的密封面磨损，延长阀门的整体使用寿命。在实际选型应用中，这款角式止回阀常安装在泵组出口端、计量装置上游、分支管路接入位置，避免不同压力等级的管路介质互窜，也可在管路出现意外失压时快速切断倒流通道，保护上游的关键设备不受倒流介质的冲击损坏。建模过程中对所有配合面的尺寸公差、密封面的粗糙度要求、螺栓的预紧力矩匹配都做了对应体现，可直接用于管路布置的干涉检查、安装工艺模拟、维护操作空间校核等工程场景，也可作为同类型阀门结构优化的参考基础。
