起吊作业用螺旋顶升承重结构

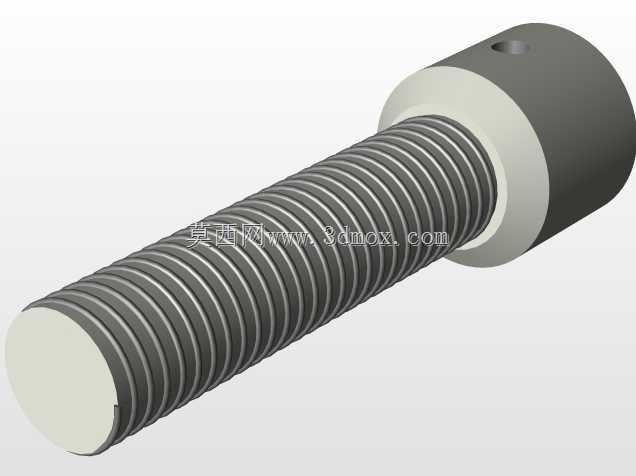

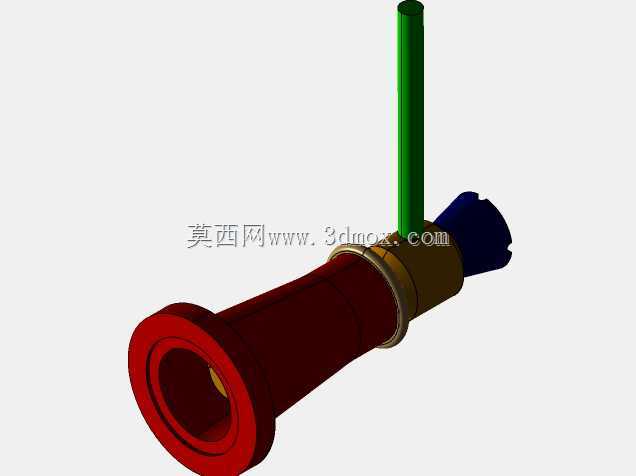

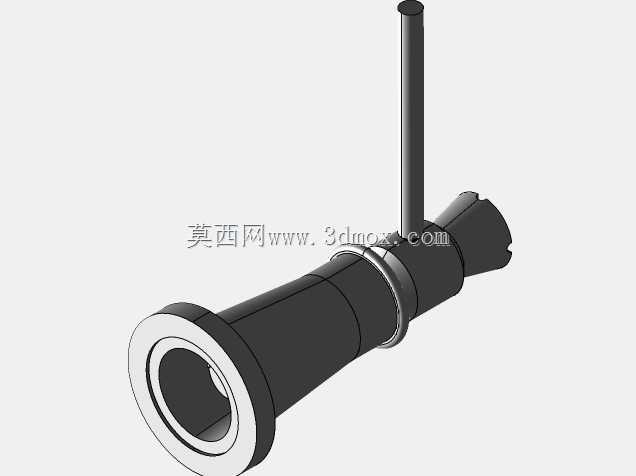

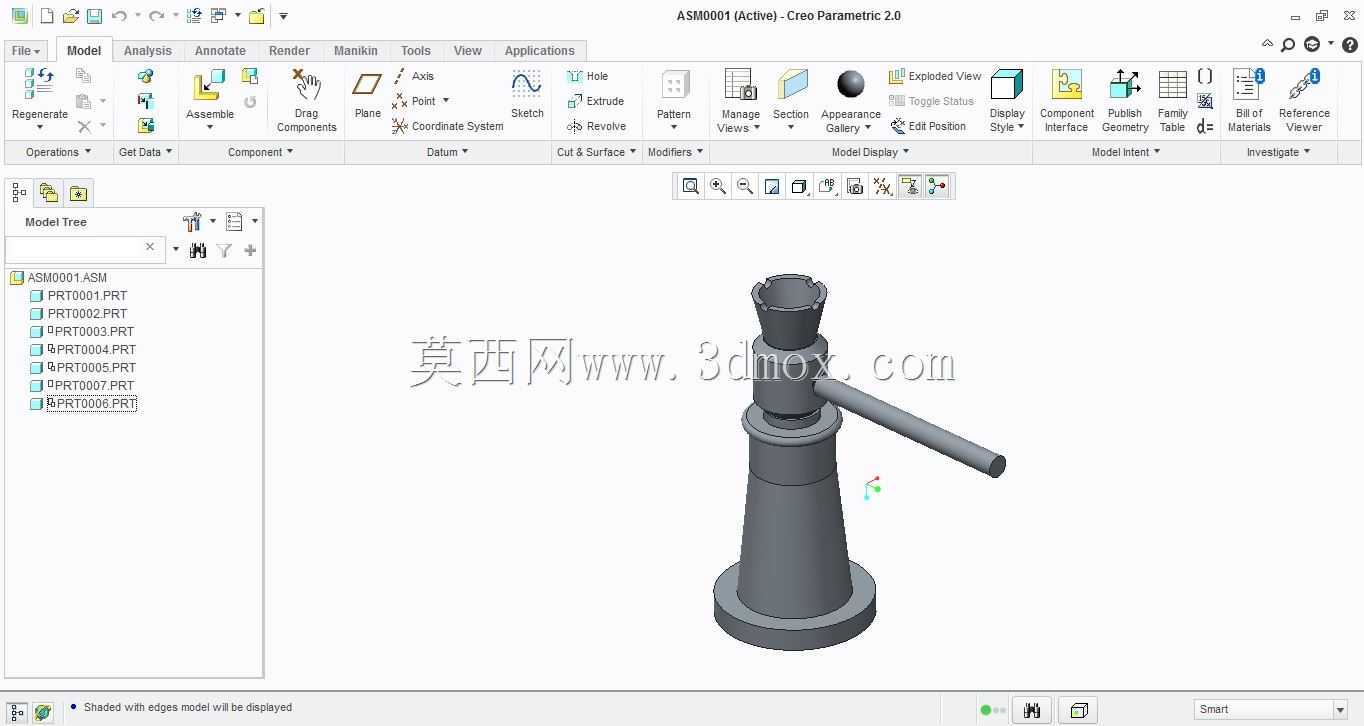

　　在车间重型零部件装配、设备检修移位、小型构件吊装对位这类场景里，螺旋顶升结构的应用频次远高于预期，不同于液压类顶升设备容易出现的泄压回落风险，纯机械螺旋传动的结构能在无动力供给的工况下长时间保持承重姿态，尤其适合需要持续锁定支撑高度的起吊辅助作业。这款螺旋顶升结构在设计时优先考虑了手持操作的便携性，整体采用长筒式主体布局，操作杆从主体侧部垂直伸出，作业人员无需额外加装辅助力臂，单手握持转动操作杆即可完成顶升高度的调节，主体底部做了加宽法兰式支撑面，接触承压面时能分散单位面积压力，避免在较软的作业地面上出现支撑下陷的问题。从结构传动逻辑来看，内部采用梯形螺纹副作为核心传动部件，这类螺纹的自锁特性是设计选型的核心考量，

　　当顶升承重达到额定载荷时，即便撤去操作端的作用力，螺纹副也能依靠自身牙型角度的摩擦阻力锁定位置，不会出现载荷带动螺杆反转回落的安全隐患，主体中段设置的限位环结构，一方面限定了螺杆的最大伸出行程，避免顶升超程导致螺纹脱开，另一方面也作为操作时的手持定位点，方便作业人员快速调整设备的支撑位置。在安装边界与尺寸适配方面，主体的外径控制在常规手动工具的握持范围内，底部支撑法兰的直径经过载荷校核，在额定承重范围内不会出现支撑面变形，操作杆的长度经过力矩换算，普通成年操作人员施加正常握力即可达到额定顶升载荷，不需要额外接长力臂造成操作空间的额外占用。顶部的承托端做了内凹弧面设计，接触被顶升构件的底部时能自动适配不同弧度的接触面，

　　避免硬接触造成的构件表面压痕，同时也能减少顶升过程中构件滑移的风险。不同于大吨位立式千斤顶的厚重结构，这款侧置操作杆的螺旋顶升结构更适合狭窄空间内的起吊辅助对位，比如设备安装时的构件高度微调、吊装时的姿态校正，不需要预留顶部的操作空间，侧方转动操作杆就能完成高度调节，在管线密集的设备夹层、机架内部这类受限空间里，作业适配性更强。结构的外壳采用分段式装配设计，每一段筒体的配合面都做了同轴度校验，保证内部螺杆传动时的同轴度，避免出现传动卡滞、偏磨的问题，表面做了氧化防锈处理，适合车间多油污、多粉尘的作业环境，日常维护只需要定期在螺纹副处涂抹润滑脂即可，不需要复杂的密封件更换、液压油补充等维保操作，长期存放也不会出现内部元件锈蚀失效的问题。
