多工位磨床用工件定位夹紧磨削夹具

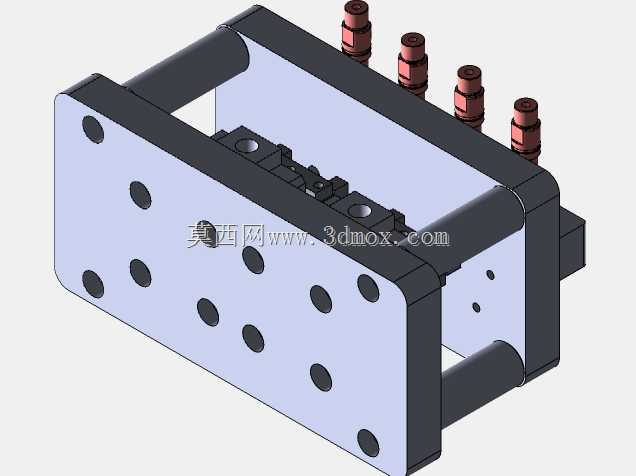

这款夹具主要适配平面磨床、外圆磨床的批量工件加工场景，针对小型轴类、片状零件的磨削工序做了专属结构优化，在实际生产中可替代传统单工位手动装夹方案，大幅降低磨床加工过程中的装夹辅助时长，同时规避人工装夹带来的定位偏差问题。从结构设计逻辑来看，主体采用框式承载架构，两侧的圆柱导柱作为夹具体的支撑与导向基准，保证夹具体开合过程中的平行度误差控制在磨削工序允许的公差范围内，上方布置的四个可调压紧接头可独立调整压紧力，适配不同厚度、不同材质的待加工工件，避免薄壁件装夹变形问题。夹具体的安装基面做了密集的沉头安装孔设计，可直接通过内六角螺栓固定在磨床的磁性工作台或者专用工装垫板上，安装孔的孔位排布兼顾了不同规格磨床工作台的T型槽间距，不需要额外做转接板即可完成装夹固定，安装边界可覆盖常规中小型磨床的工作台有效装夹区域，不会超出磨床的行程加工范围。在功能特性上，夹具体内部设置了多组定位槽位，可同时装夹4件同规格待磨工件，每个定位槽的侧面都做了淬硬处理，硬度达到HRC55以上，可承受磨削过程中的切削力冲击，长期使用不会出现定位面磨损导致的精度流失。设计过程中特意将压紧组件布置在夹具体的上侧非加工区域，不会干涉砂轮的走刀路径，无论是平面磨削还是侧面成型磨削，砂轮都可以完整覆盖工件的待加工面，不需要中途停机调整压紧位置。夹具体的两侧设置了快换把手结构，操作人员可快速完成夹具在不同磨床之间的转运切换，整体结构没有冗余的复杂传动部件，日常维护只需要定期给导柱涂抹润滑脂即可，不需要复杂的调试流程，适配中小机加工车间的批量磨削生产需求，可有效保证同批次工件的磨削尺寸一致性，降低人工装夹的劳动强度。
