射击目标襟翼装配用皮碗焊接夹具

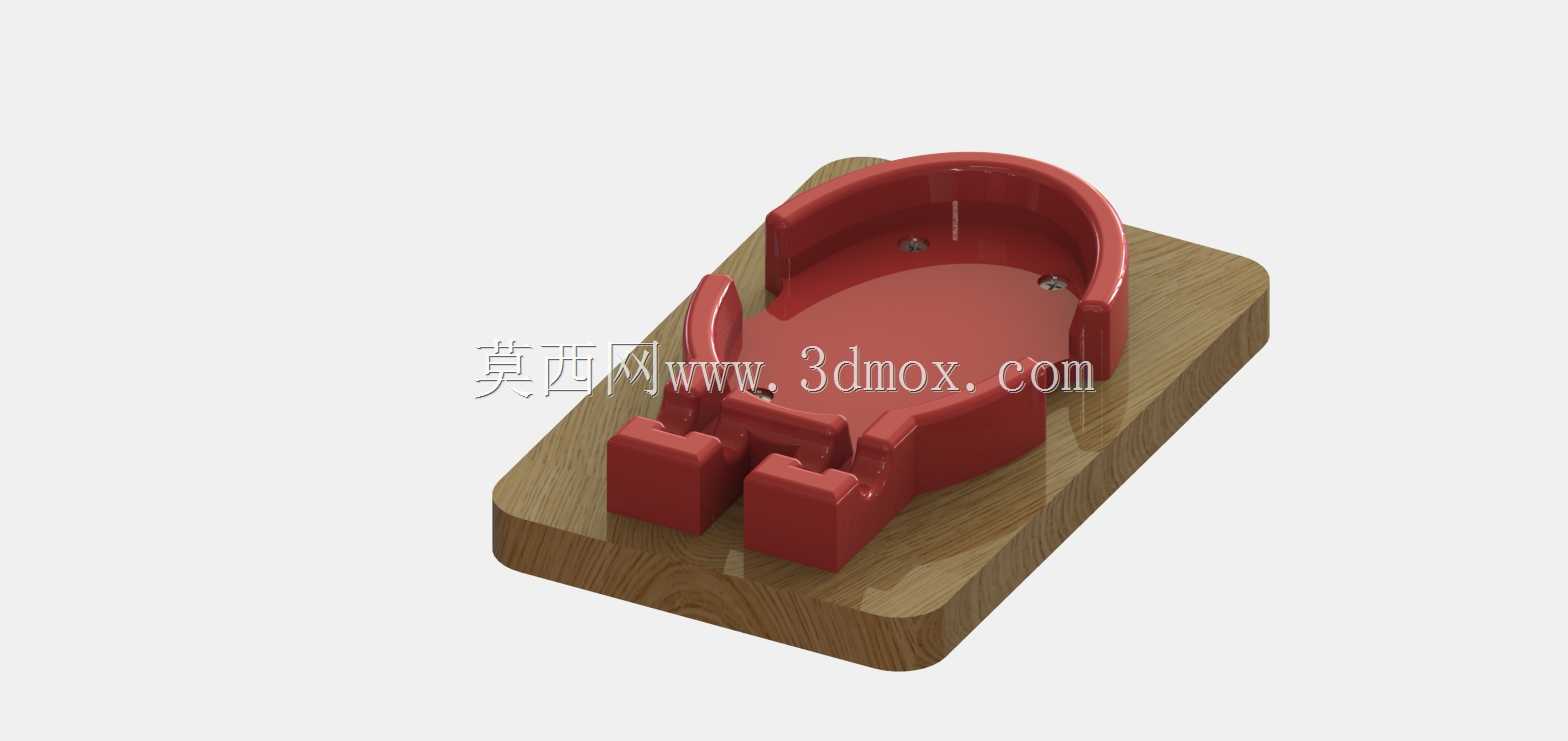

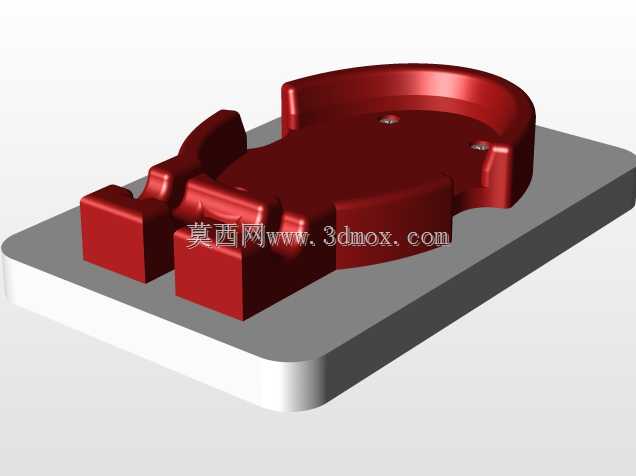

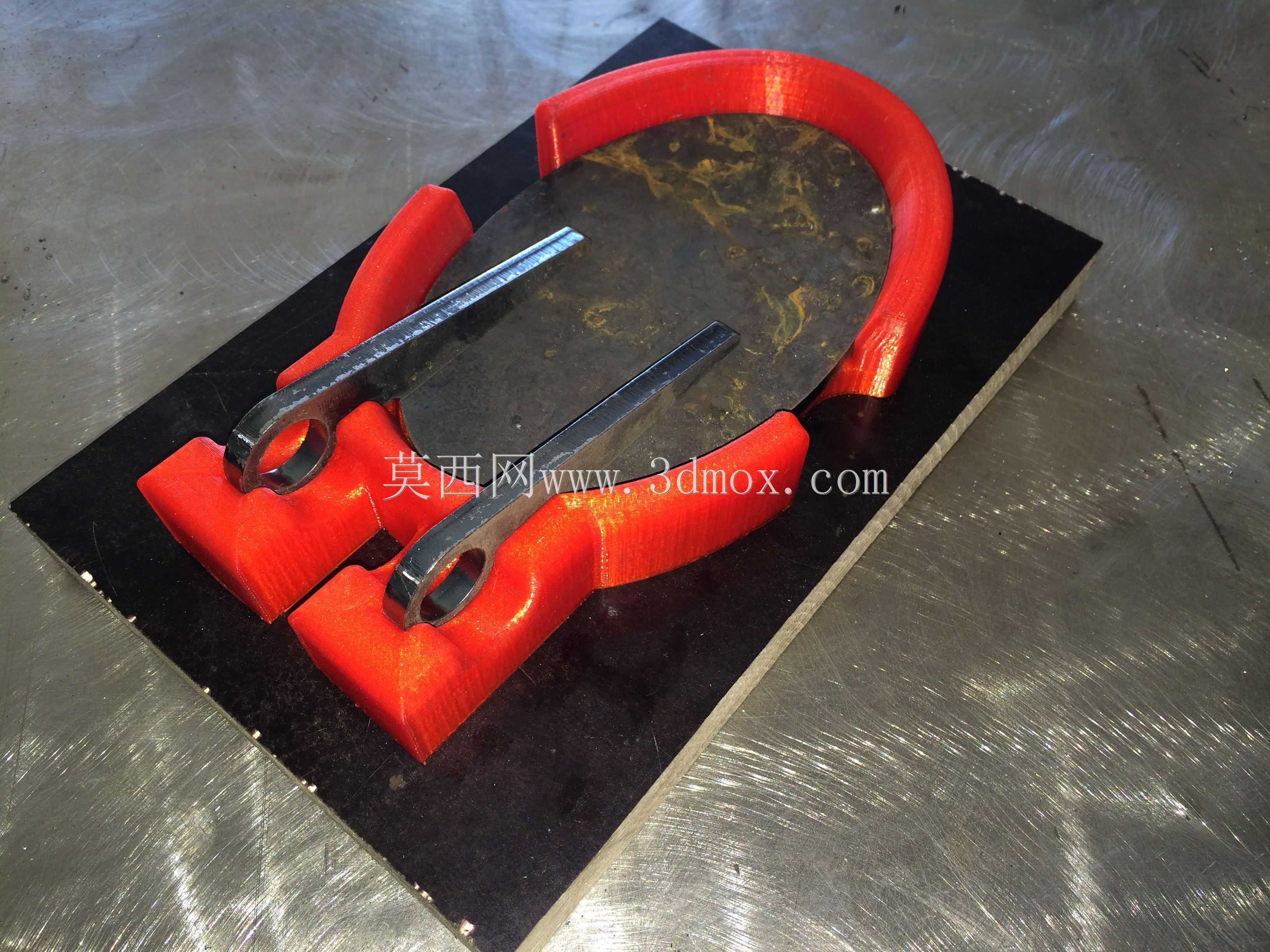

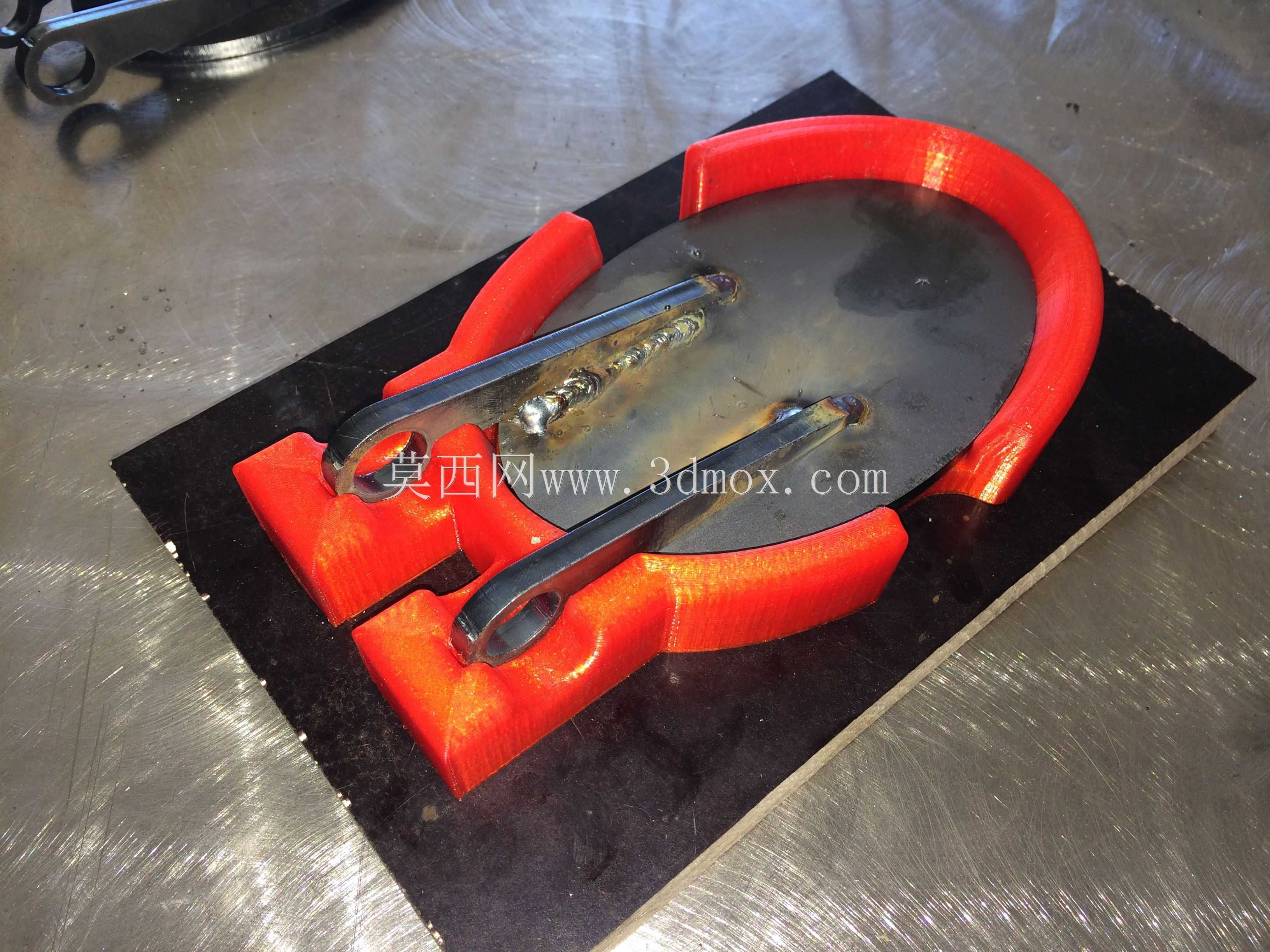

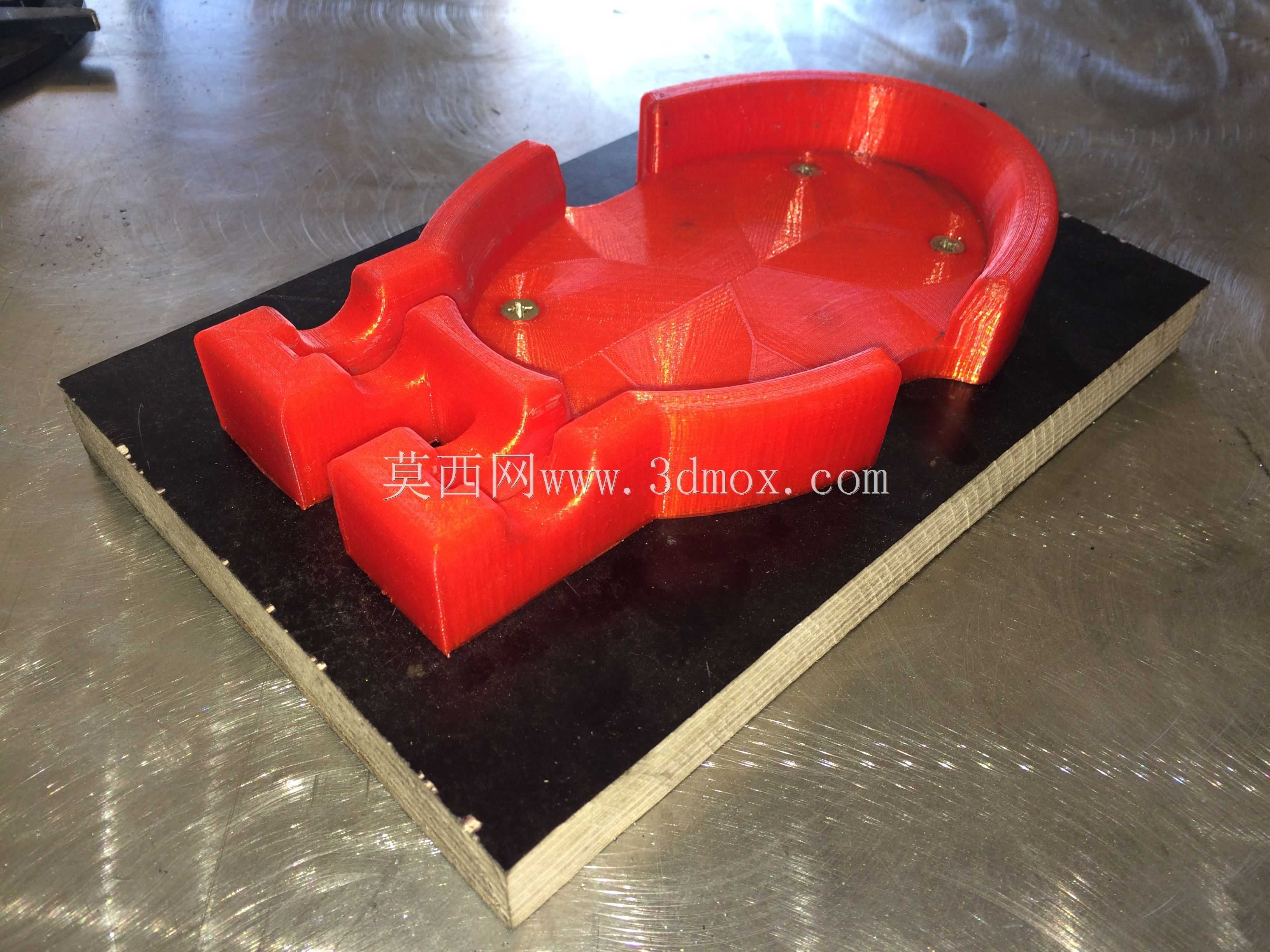

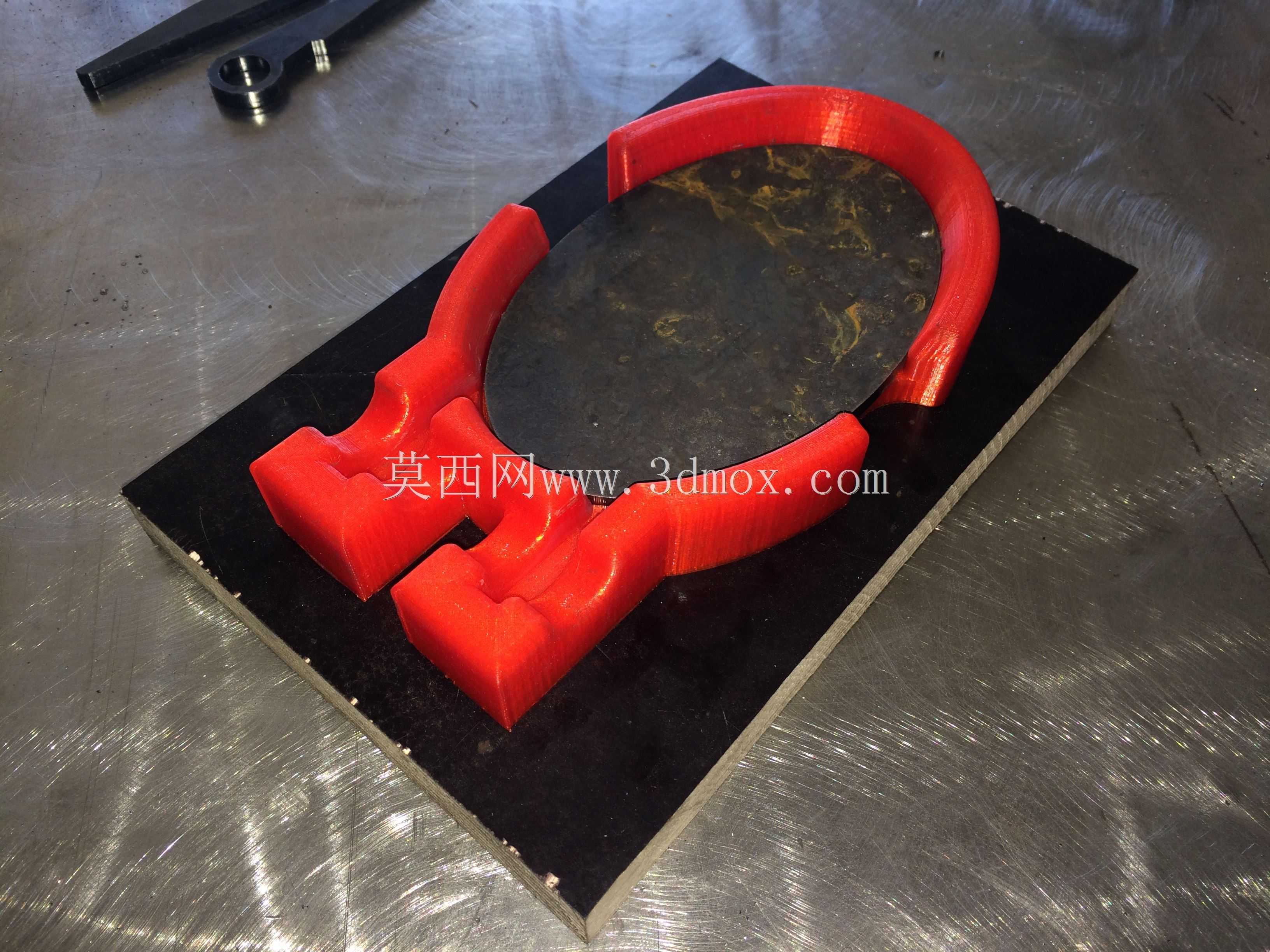

在轻武器零部件装配的产线环节里，塑料焊接工序的定位精度直接决定后续部件配合的公差等级，这款针对射击目标襟翼装配设计的皮碗焊接夹具，核心作用就是在塑料焊接前完成待焊皮碗与襟翼组件的精准定位，避免点焊过程中出现部件偏移、焊道错位的问题。从结构设计来看，夹具采用分体式定位逻辑，底部的木质基座作为承载基准，加工时预先完成安装面的平面度校准，保证整套夹具放置在焊接工作台面时不会出现翘曲，基座上的红色定位型腔完全贴合待焊皮碗的外部轮廓，型腔内侧预留的三个定位凸点刚好卡入皮碗外壁的工艺凹槽，不需要额外的压紧机构就能限制皮碗的X、Y向自由度，避免点焊时工件窜动。前端的两个凸块定位槽对应襟翼组件的安装脚，装配时只需将襟翼的两个安装脚对准槽位推入，就能保证襟翼与皮碗的相对位置符合焊接公差要求，整个装夹过程不需要额外拧紧紧固件，单工位装夹耗时可以控制在两秒以内，适配小批量多批次的3D打印零部件快速焊接需求。考虑到塑料焊接的作业特性，定位型腔的边缘做了0.2mm的倒角处理，避免取放工件时刮伤皮碗的塑料表面，型腔深度比皮碗的总高度低1.5mm，既保证定位时工件不会从型腔中脱出，也能给焊接作业留出足够的操作空间，不会让焊头碰到夹具本体造成损伤。基座的外形采用圆角矩形设计，四个边角做了R5的圆弧过渡，避免作业过程中尖锐边角划伤操作人员，基座底部可以根据产线需求加装磁吸座或者螺栓固定孔，适配不同类型的焊接工作台安装要求。整套夹具的定位公差控制在±0.1mm以内，完全满足塑料皮碗与襟翼组件的点焊位置精度要求，不需要后续额外的校正工序，能有效降低焊接工序的不良率。在实际产线应用中，这类夹具不需要搭配复杂的气动或液压压紧结构，纯靠型腔轮廓实现定位，维护成本极低，即使定位型腔出现磨损，也可以通过3D打印快速更换定位块部分，不需要重新制作整套基座，适配小批量定制化零部件的快速生产需求，尤其适合试制阶段的零部件焊接作业，能大幅缩短工装准备的周期。
