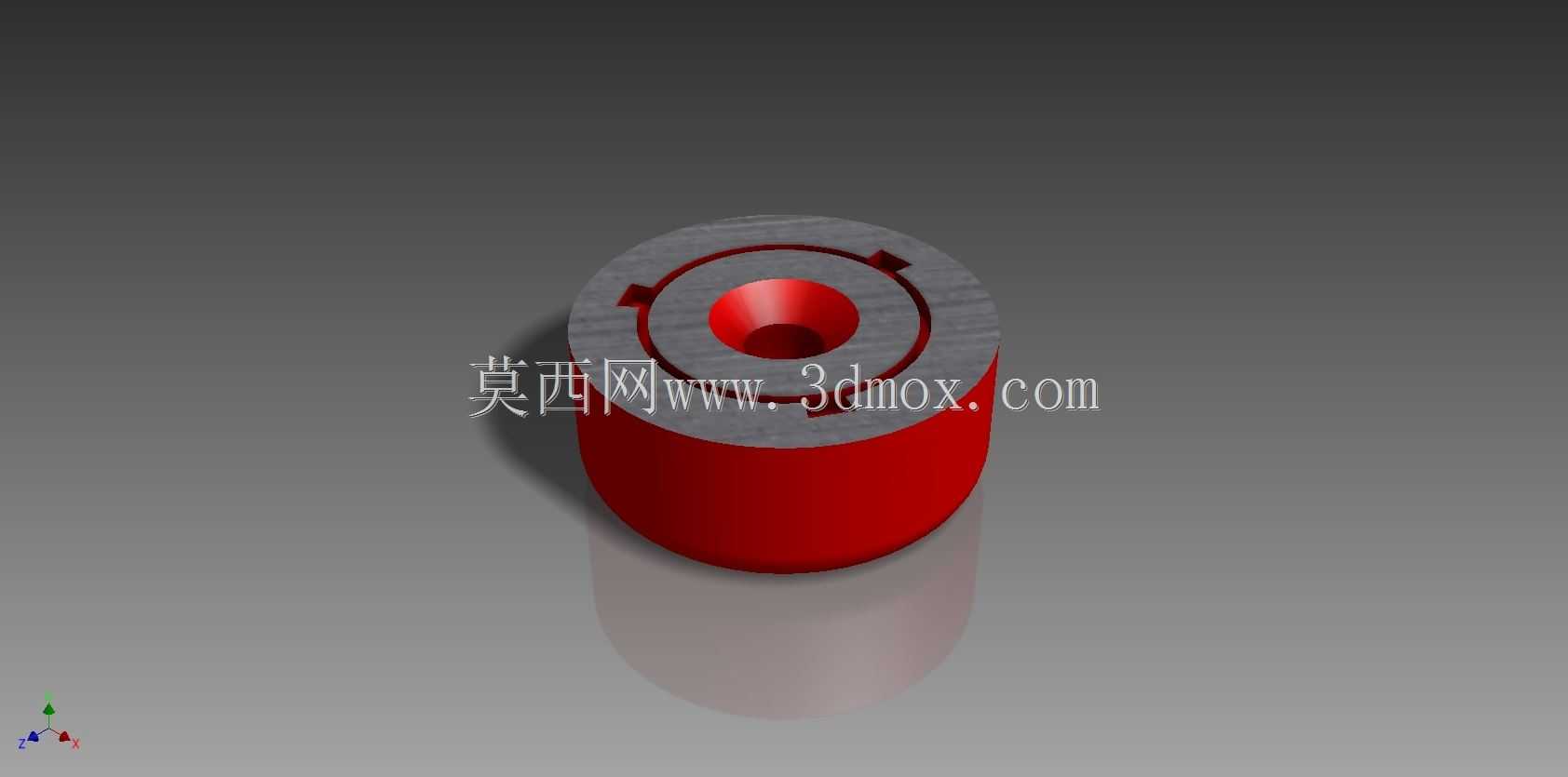

带浅槽环形结构柱式磁吸构件

这类带环形浅槽的柱式磁吸构件，常被应用在自动化产线的工件定位、工装夹具的快速吸附固定、小型检测设备的载具锁紧场景中，相比普通光面圆柱磁铁，端面开设的环形浅槽能够在吸附接触时形成局部密闭气腔，在30N额定拉力工况下，可避免接触面残留铁屑、微小加工毛刺导致的吸附力骤降问题，同时槽体的环形走向与磁路排布方向匹配，能够减少端面的磁通量泄漏，让吸附力集中在中心凸台与外圈环面两个接触区域，提升吸附稳定性。从设计逻辑来看，该构件采用圆柱基体搭配中心通孔的结构，中心通孔可穿过定位销、紧固螺丝，满足穿装固定的安装需求，无需额外设计夹持结构即可完成磁件的装配固定，适配M3-M6规格的常规紧固件，安装时可直接嵌入对应尺寸的安装沉孔，外圈圆柱面与沉孔采用H7/h6间隙配合，装配后端面与安装面齐平，不会突出安装平面影响工件放置。端面的环形浅槽深度控制在0.8-1.2mm区间，槽宽根据磁体整体外径调整，既不会因为槽深过深削弱磁体的有效导磁厚度，也不会因为槽深过浅无法容纳接触面的微小杂质，槽体边缘做了0.2mm的倒角处理，避免装配时刮伤安装面或者工件表面，同时减少磁体边角磕碰碎裂的风险。在实际选型应用中，这类磁件多用于需要频繁拆装的工装工位，比如电子元器件组装工位的载具固定，可替代传统的卡扣、螺丝锁紧结构，实现载具的快速更换，单次拆装时间可缩短至1秒以内；在小型物料分拣场景中，可安装在拨料杆端部，吸附铁质小型零件完成分拣动作，浅槽结构能够避免零件吸附时出现偏移，保证分拣位置精度。设计建模时需要注意，磁体的中心通孔与外圆柱面的同轴度需要控制在0.05mm以内，避免安装后出现磁环偏心导致吸附力分布不均，环形浅槽与中心凸台的同轴度同样需要控制在相同精度区间，保证两个吸附环面的磁通量均匀分布，不会出现局部吸附力过弱的问题。磁体的高度与外径比例控制在1:1到1.2:1之间，既保证足够的磁体体积提供额定吸附拉力，也不会因为高度过高导致安装空间占用过大，适配多数紧凑工装的安装空间要求。
