符合英国标准的融合式交流电源插头结构设计

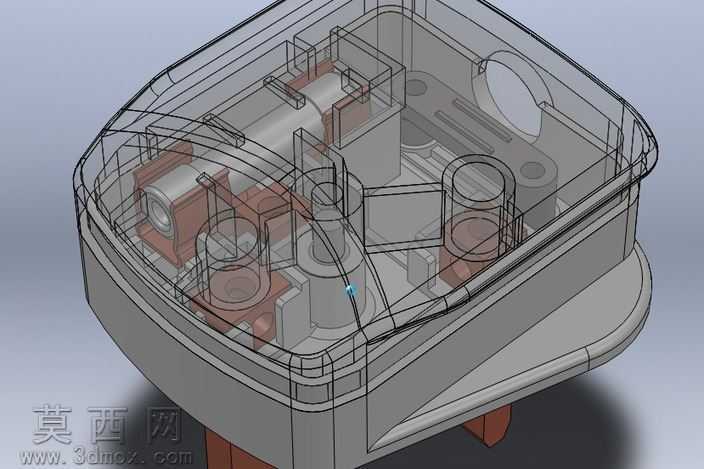

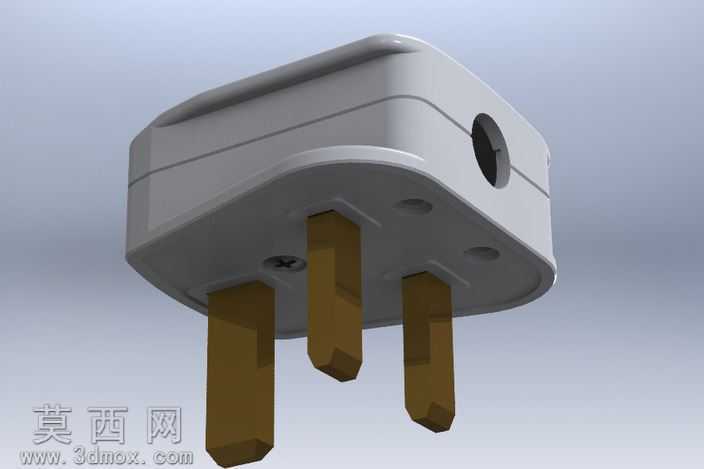

本作品为适配英国市电标准的交流电源插头三维结构设计，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，整体以半透明可视化效果呈现内部构造，便于直观理解各组件的排布逻辑与装配关系。建模过程中首先依据英式插头的安规尺寸要求，完成外部绝缘壳体的轮廓绘制，壳体采用圆角过渡的人体工学造型，既避免尖锐棱角带来的使用划伤风险，也适配日常插拔的握持手感，壳体壁厚均匀设置为符合注塑工艺要求的数值，预留的卡扣位与筋位结构可实现上下壳体的免螺丝扣合装配，同时保证壳体拼接后的结构强度。内部结构建模严格遵循英国插头的安全规范，依次完成插脚固定座、保险丝仓、导线压接位、绝缘隔挡的结构设计：三个铜质插脚的排布间距、伸出长度、截面尺寸完全匹配英标插座的啮合要求，插脚根部设计有防松定位凸台，嵌入壳体对应的卡槽内避免插脚受力转动；保险丝仓设置在火线进线路径上，预留的腔体尺寸适配英式插头标准规格保险丝，仓盖与壳体设计有卡扣结构便于后期更换保险丝；导线压接位设置有带防滑齿的压线柱结构，可在装配时压紧电源线外被，避免外力拉扯导致导线与插脚脱连；各带电部件之间设计有独立的绝缘隔挡筋位，将火线、零线、地线的导电区域完全分隔，避免内部爬电、短路的安全隐患。材质渲染阶段，外部壳体赋予半透明磨砂PC材质效果，可清晰透视内部组件布局，内部导电插脚赋予抛光铜合金材质，绝缘隔挡与压线结构赋予阻燃ABS材质，保险丝组件区分玻璃管与金属端帽的材质差异，整体渲染效果还原真实产品的材质质感。设计过程中充分考虑产品的装配工艺与使用安全性，所有内部结构的排布均预留足够的电气安全间隙，壳体的合模线、进胶点位置均做了隐藏式设计，兼顾结构实用性与外观整洁度，完整还原了英式交流电源插头从外部壳体到内部导电、防护、固定结构的全部细节，可用于产品结构验证、安规设计参考以及教学演示场景。
