空心销轴滚子输送链条三维结构设计

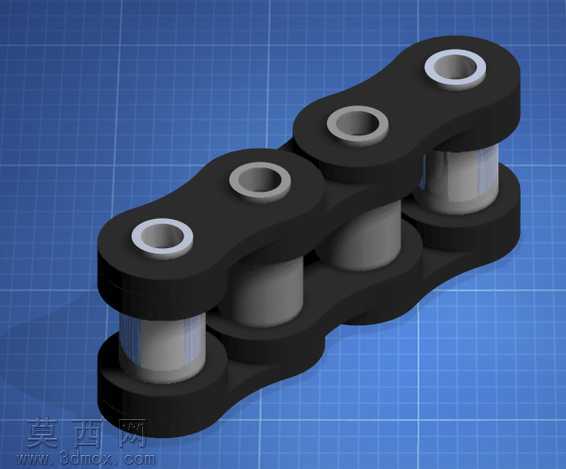

本作品为空心销轴结构的滚子链条三维建模设计，建模过程严格遵循机械传动链条的通用设计规范，首先通过草图绘制确定链板的外形轮廓，依据链节节距参数精准定位销轴孔的中心位置，保证相邻链节铰接后的转动灵活性与传动精度。建模时对内外链板做了差异化结构处理，外链板与销轴采用过盈配合的结构设计，内链板与套筒同样设置过盈装配关系，而套筒与销轴、滚子与套筒之间均预留合理的间隙配合量，还原真实链条的铰接转动特性。材质渲染阶段，为内外链板赋予哑光黑色合金钢材质，添加细微的磨砂质感模拟工业链条表面的热处理氧化层效果；销轴端部设置金属亮银色的倒角结构，还原销轴端面的机加工光洁质感；滚子部分采用深灰色金属材质，表面添加轻微的使用磨损纹理，提升模型的真实感。结构设计上，该链条采用空心销轴结构，相比普通实心销轴链条重量更轻，同时空心内腔可穿装附件杆，适配各类输送工况的附件安装需求，链节的铰接处做了圆滑过渡处理，避免应力集中问题，滚子的圆柱面与套筒外圆保证同轴度，确保链条与链轮啮合时运行平稳，减少传动过程中的冲击与磨损。整体建模过程采用参数化设计思路，所有尺寸均可根据实际使用的节距需求进行调整，链节之间采用可活动的装配约束，能够模拟链条弯曲、啮合链轮的动态效果，模型的各零部件均可单独拆分，方便后续做工程图导出、装配干涉检查、有限元受力分析等二次开发使用，完整还原了空心销轴滚子链的装配关系与结构细节，可用于机械传动教学演示、输送设备设计选型参考、传动系统虚拟仿真等场景。
